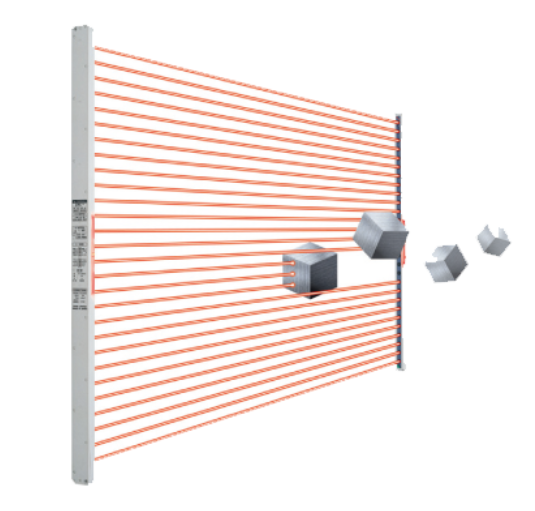

日本松下Panasonic超薄区域传感器NA2-N12-C5

項目	内容
品番	NA2-N12-C5
型番	NA2-N12-C5
検出幅	220mm
検出距離	5m
光軸ピッチ	20mm
検出物体	φ30mm以上の不透明体(完全遮光物体)
電源電圧	12～24V DC±10% リップルP-P10%以下
消費電力:投光器:作業指示灯　点灯時	0.8W以下
消費電力:投光器:作業指示灯　消灯時	0.7W以下
消費電力:受光器:作業指示灯　点灯時	0.8W以下
消費電力:受光器:作業指示灯　消灯時	0.7W以下
出力	NPNトランジスタ・オープンコレクタ *大流入電流：100mA 印加電圧：30V DC以下(出力-0V間) 残留電圧：2V以下(流入電流100mAにて)、 1V以下(流入電流16mAにて)
出力:出力動作	全光軸入光時ON(1光軸以上遮光時OFF)
出力:短絡保護	装備
応答時間	10ms以下(干渉防止機能使用時：12ms以下)
表示灯:投光器	投光表示灯：緑色LEDx2(投光時点灯、周波数A設定時1個点灯、周波数B設定時2個点灯) 作業指示灯：赤色LED(作業指示灯入力時点灯、点滅または消灯動作切換スイッチにて選択)
表示灯:受光器	動作表示灯：赤色LED(1光軸以上遮光時点灯) 安定入光表示灯：緑色LED(全光軸安定入光時点灯) 作業指示灯：赤色LED(作業指示灯入力時点灯、点滅または消灯動作切換スイッチにて選択) ※出力に過電流が流れると短絡保護回路が働き、受光器の安定入光表示灯と動作表示灯が同時に点滅します。
干渉防止機能	装備
投光停止機能	装備
耐環境性:保護構造	IP40(IEC)
耐環境性:使用周囲温度	-10～+55℃(但し、結露および氷結しないこと)、保存時：-10～+60℃
耐環境性:使用周囲湿度	35～85%RH、保存時：35～85%RH
耐環境性:使用周囲照度	白熱ランプ：受光面照度3,000 lx以下
耐環境性:耐電圧	AC1,000V 1分間充電部一括・ケース間
耐環境性:絶縁抵抗	DC250Vメガにて20MΩ以上充電部一括・ケース間
耐環境性:耐振動	耐久10～150Hz 複振幅0.75mm XYZ各方向2時間
耐環境性:耐衝撃	耐久500m/s2(約50G) XYZ各方向3回
投光素子	赤外LED
材質	ケース：耐熱ABS 前面カバー：ポリエステル表示カバー：アクリル
ケーブル	0.2mm2 4芯キャブタイヤケーブル5m付
ケーブル延長	0.2mm2以上のケーブルにて投・受光器各全長25mまで延長可能
