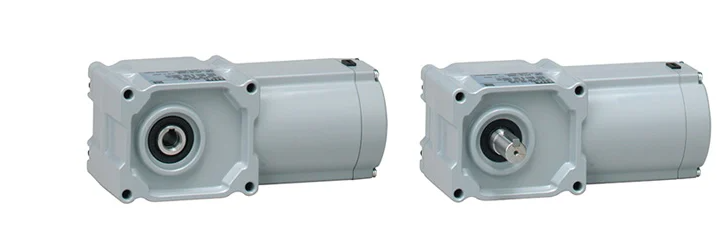

日本日精GTR减速机F2SB-15-10-S90WC--F2S15N010-CSBR90WC
日本日精GTR减速机F2SB-15-10-S90WC--F2S15N010-CSBR90WC
特 長
高効率・低騒音
ハイレシオハイポイドギアは熱処理後、CBN研削を施す事により、熱処理による歪を無くすことで高効率・低騒音・長寿命化を実現
取付勝手自在
左右対称、同心(モ－タ中心で対称 X=X1、Y=Y1)でフランジ面からモ－タ部の出っ張りがない両フランジ取付タイプ
フェ－スマウント用取付穴タップ付
ギアモ－タ ブレ－キ付ギアモ－タ 防水(IP65)ギアモ－タ 防水(IP65)ブレ－キ付ギアモ－タ スピ－ドコントロ－ルギアモ－タ 外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。 リード線・ターミナルボックス・キャブタイヤケーブル位置指示記号モータ容量と減速比
モータ容量 減速比 三相 単相 15W 15W 10～240 25W 25W 10～240 40W 40W 10～240 60W 60W 10～240 90W 90W 10～240 機種構成
型式
型式の読み方
①取付区分 F2S ： 同心中空軸 F2F ： 同心中実軸 ②モータ区分 M ： モータ付 B ： ブレーキモータ付 MR ： 簡易ブレーキモータ付（オプション） W ： 防水モータ付（出力軸材料 SUS420J2）中空軸タイプのみ V ： 防水ブレーキモータ付（出力軸材料 SUS420J2）中空軸タイプのみ U ： スピードコントロールモータ付 U型（コントローラセット） P ： スピードコントロールモータ付 P型（コントローラ別売） ③枠番及び出力軸径 出力軸径（同心中空軸タイプは内径、同心中実軸タイプは外径） ④軸区分 空欄 ： 同心中空軸 L ： 入力軸側から見て出力軸が左に出るもの T ： 入力軸側から見て出力軸が両方に出るもの ⑤減速比 10：1/10、240：1/240 ⑦モータ容量 T15 ： 三相15W T25 ： 三相25W T40 ： 三相40W T60 ： 三相60W T90 ： 三相90W S15 ： 単相15W S25 ： 単相25W S40 ： 単相40W S60 ： 単相60W S90 ： 単相90W ⑥電源電圧 空欄：標準電圧
三相：200V/50Hz、200V/60Hz、220V/60Hz
単相：100V/50Hz、100V/60HzW：倍電圧
三相：380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz
単相：200V/50Hz、200V/60Hz⑧ターミナルボックス T ： T型ターミナルボックス K ： K型ターミナルボックス C：ブレーキ付用、整流器内蔵型ターミナルボックス
：スピードコントロール用ターミナルボックス⑨補助記号 空欄 ： 標準仕様 X ： 特殊仕様追加認識記号 ⑩仕様記号
詳細はカタログの指示記号一覧表をご参照ください。
