リモートシステム
ユーザーズガイド
設置に際してのご注意
（ご使用の前に必ずお読みください。）
ご使用に際しては、取扱説明書をよくお読みになり、安全に対して
十分に注意を払い、正しくお取り扱いください。
◆ 本製品に関する設置・保守・故障等の処置は、必ず電源を切って
から行ってください。
◆ 電源は必ず、スイッチング電源等の定電圧電源をご使用ください。
（全波整流電源など、定格以上のリップルが存在する電源を使用
しますと、誤動作の原因になります。）
◆ 各ユニット間の配線は、配線図を参考にして、正しく結線して
ください。
◆ 誘導ノイズなどによる誤動作を避けるため、ケーブルは動力線や
高圧機器から離して、配線してください。
◆伝送距離及び軸ズレが仕様の範囲外では、信号が不安定（誤信号やチャ
タリング）になる場合が有りますのでご注意下さい。
◆インゾーン信号は、仕様範囲内での使用において、出力信号が確立し
ている確認のための予備信号となります。仕様外での信号を保証するも
のではありませんのでご注意ください。
（旧：日本バルーフ株式会社）

伝送部：RGPT-9012-V2430
出力部：RGPE-9012-V2430N
RGPE-9012-V2430P

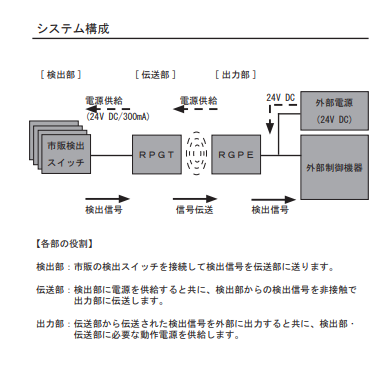

【各部の役割】
検出部：市販の検出スイッチを接続して検出信号を伝送部に送ります。
伝送部：検出部に電源を供給すると共に、検出部からの検出信号を非接触で
出力部に伝送します。
出力部：伝送部から伝送された検出信号を外部に出力すると共に、検出部･
伝送部に必要な動作電源を供給します。
