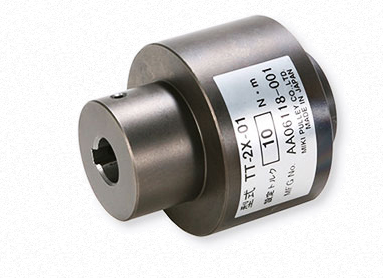

日本三木扭矩限制器TT-3-01
发布时间：2024-05-22
トルクテンダ TT(01)タイプ
【仕様】
| 型 式 | サイズ | 設定トルク値 [N･m] (1500min-1の時) | 許容取付誤差 | *高回転速度 [min-1] | 慣性モーメント [kg ・m2] | 質量 [kg] | 購入 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 偏心 | 偏角 | |||||||||||||||
| [mm] | [°] | |||||||||||||||
| TT-1X-01 | 1X | 0.2 | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5* | 4.0* | 0.2 | 0.5 | 1800 | 0.06 × 10-3 | 0.3 |  |
| TT-2-01 | 2 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8* | 10* | 0.2 | 0.5 | 1800 | 0.26 × 10-3 | 0.7 | |
| TT-2X-01 | 2X | 2 | 3 | 5 | 8 | 10 | 12 | 15 | 18* | 20* | 0.2 | 0.5 | 1800 | 0.52 × 10-3 | 1.0 | |
| TT-3-01 | 3 | 5 | 8 | 10 | 15 | 20 | 25 | 30 | 35* | 40* | 0.2 | 0.5 | 1800 | 1.23 × 10-3 | 1.5 | |
| TT-3X-01 | 3X | 10 | 16 | 20 | 30 | 40 | 50 | 60 | 70* | 80* | 0.2 | 0.5 | 1800 | 1.94 × 10-3 | 2.7 | |
| TT-4X-01 | 4X | 20 | 30 | 50 | 80 | 100 | 120 | 150 | 180* | 200* | 0.2 | 0.5 | 500 | 14.8 × 10-3 | 6.3 | |
※上表の設定トルク値は回転速度1500min-1時の値です。
※設定トルク値は± 20% 程度のばらつきがあります。
※＊部のトルクで耐久性が必要な場合は、サイズアップしてください。
【寸法】
単位 [mm]
| サイズ | K1 | B | C | C1 | D | E | F | G | H | I | J | L | N | M1 | M2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1X | 12.5 | 20 | 30 | 23 | 42 | 15 | 30 | 5 | 25 | 22 | 3 | 50 | 6 | 2-M4 | 2-M4 |
| 2 | 16.5 | 24.5 | 41.5 | 32.5 | 55 | 20 | 35 | 11 | 35 | 32 | 5 | 66 | 7 | 2-M5 | 2-M5 |
| 2X | 20.5 | 31 | 45 | 34 | 65 | 25 | 40 | 11 | 40 | 38 | 5 | 76 | 8 | 2-M5 | 2-M5 |
| 3 | 25.5 | 37.5 | 53.5 | 40 | 75 | 30 | 50 | 11 | 45 | 45 | 5 | 91 | 10 | 2-M6 | 2-M6 |
| 3X | 25.5 | 36 | 85 | 41 | 75 | 30 | 80 | 11 | 45 | 45 | 6 | 121 | 10 | 2-M6 | 2-M6 |
| 4X | 28.5 | 46 | 95 | 60 | 120 | 35 | 90 | 16 | 80 | 80 | 8 | 141 | 12 | 2-M10 | 2-M10 |
※サイズ4X のφK が30mm 以上の場合、形状がストレートとなりK1・C1寸法はありません。
