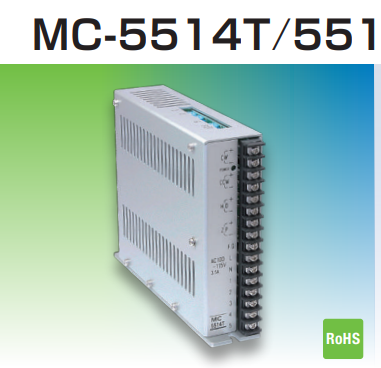

日本Microstep驱动器MC-5514T/MC-S5514T
发布时间：2024-05-24
日本Microstep驱动器MC-5514T/MC-S5514T
日本Microstep驱动器MC-5514T/MC-S5514T
日本Microstep驱动器MC-5514T/MC-S5514T
日本Microstep驱动器MC-5514T/MC-S5514T
日本Microstep驱动器MC-5514T/MC-S5514T
AC100V MC-S5514T
●AC100V～115Ｖ入力の５相ステッピングモータードライバーです。
● *大250分割（1回転125,000パルス）のマイクロステップが可能。
●72分割で1パルス/0.01度が可能です。（MC-S5514T-3）
●フル、ハーフステップ駆動時も驚異的な低振動です。（MC-S5514T-3を除く）
●0.35Ａ/相～1.4Ａ/相までの幅広いモーターに適用。
■この製品は型番末尾に 3が付き、3シリーズ（ 1,2,3,6,12,18,24,32,36,48,60,72,120,160,180,240）分割のマイクロステップ駆動製品があります。3シリーズは、UL・CE非対応になります。
仕様
品名 | ５相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-S5514T，MC-S5514T-3 |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | AC100～115V 50/60Hz 3.5A Max. |
| 駆動電流 | 0.35A～1.4A/相 |
| 分割数 | MC-S5514T 1，2，4，5，8，10，16，20，25，40，50，80，100，125，200，250 MC-S5514T-3 1，2，3，6，12，18，24，32，36，48，60，72，120，160，180，240 |
| *大応答周波数 | 500 kpps |
| 入力信号 | フォトカプラー入力 [１]：3～5V ，[０]：-3～0.5V 内部抵抗 CW，CCW, H.O：220Ω |
| 出力信号 Z.P | フォトカプラー，オープンコレクター出力 使用条件 DC30V以下，50mA以下 |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換，駆動電圧切換，自己診断機能 |
| 絶縁抵抗 | 常温、常湿において、AC入力とケース間にDC500Vメガーで測定した値が50MΩ以上 |
| 絶縁耐圧 | 常温、常湿において、AC入力とケース間にAC1500Vを１分間の印加で異常がない事 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 750ｇ |
外形寸法
