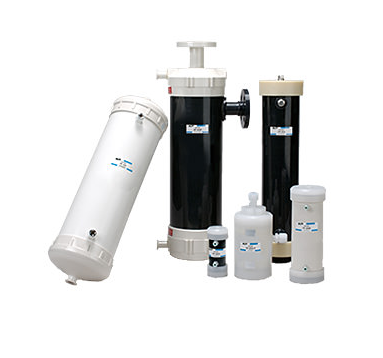

日本迪爱生DIC供气模块PF-015PP/PF-030
水用脱気・給気モジュール
超純水からの脱酸素・脱炭酸 ボイラー供給水からの脱酸素 洗浄用機能水の製造（CO2ガス、H2ガス、N2ガス、O2ガス溶解） 超音波洗浄機用水の脱泡処理 内部灌流方式 中空糸内部に送液 特徴 逆洗浄が可能 外部灌流方式（小型） 中空糸外部に送液 特徴 圧力損失が低い 高レベルの脱気が可能 外部灌流方式 中空糸外部に送液 特徴 圧力損失が低い 高レベルの脱気が可能 脱炭酸に有用なDIC製品一覧 ※接続：製品によっては継ぎ手の変更対応可能（ピラー、フランジなど） ※流量：対応流量は選定時の目安です。液体の種類、目標脱気レベルによってはこの流量範囲外でご使用可能。 ※寸法：突起部、継ぎ手を除いた寸法です。詳しくは製品図面にてご確認下さい。
DIC独自の中空糸膜により、ppbレベルまでの脱気を可能にしました。またスキン層を有する中空糸を用いることで凝集水の発生を低く抑えることが出来ます。なお、DICの中空糸膜モジュール SEPARELはガス溶解（給気）にも適しています。主な用途
※CO2ガス給気にはeFLOWをご使用ください。PF series
PFシリーズ 推奨流量 寸法 耐圧 使用温度 接続
（送液側）接続
（真空側）PF-001D 0.6～60L/h 60mmφ×140mmL
（2.4inφ×5.5in）0.3MPa
（3bar, 43.5psi）5～40℃
（41～104°F）Rc1/4 Rφ6チューブ フィッティング PF-004D 3～180L/h 99mmφ×260mmL
（3.9inφ×10.4in）Rc3/8 φ6チューブ
フィッティングPF-015PP 50～500L/h 140mmφ×530mmL （5.5inφ×20.9in） Rp1/2 Rp1/2 PF-030 100～1,000L/h 165mmφ×620mmL （6.5inφ×24.4in） 15A
フェルールφ10チューブ フィッティング EF series（小型）
EF-小型
シリーズ対応流量（真空度2.7kPa） 寸法 耐圧 使用温度 接続
（送液側）接続
（真空側）脱気率80％ 脱気率50％ EF-AG1SX 6mL/min 40mL/min 68mm×φ24mm
（2.68in×0.94in）0.2MPa
（2bar, 29psi）5～45℃
（41～113°F）ルアー
フィッティングルアー
フィッティングEF-MICRO 9mL/min 60mL/min 91mm×φ23.5mm （3.58in×φ0.93in） ルアー
フィッティングルアー
フィッティングEF-G2 50mL/min 170mL/min 115mm×φ30mm
（4.53in×φ1.18in）Rc1/8
NPT1/8 femaleRc1/8
NPT1/8 femaleEF-AG2 50mL/min 170mL/min 122mm×φ29mm
（4.80in×φ1.14in）ルアー
フィッティングルアー
フィッティングEF-G3 500mL/min 1,200mL/min 141mm×φ45mm
（5.55in×φ1.77in）Rc1/8
NPT1/8 femaleRc1/8
NPT1/8 femaleEF-AG3 500mL/min 1,200mL/min 159mm×φ42mm
（6.25in×φ1.65in）Rc1/8
NPT1/8 femaleRc1/8
NPT1/8 femaleEF-G4 1,000mL/min 2,000mL/min 141mm×φ60mm
（5.55in×φ2.36in）Rc1/4
NPT1/4 femaleRc1/4
NPT1/4 femaleEF-AG5 1,000mL/min 2,000mL/min 151mm×φ54mm
（5.94in×φ2.1in）Rc1/4
NPT1/4 femaleRc1/4
NPT1/4 femaleEF series
EF
シリーズ推奨流量 寸法 耐圧 使用温度 接続
（送液側）接続
（真空側）EF-002A 6～720L/h
（0.03～3US gpm）109mmφ×182mmL
（4.29inφ×7.17in）0.3MPa
（3bar, 43.5psi）5～40℃
（41～104°F）Rc3/8
NPT3/8 femaleRp1/4 EF-010 100～4,000L/h
（0.4～20US gpm）170mmφ×430.0mmL
（6.7inφ×16.9in）0.5MPa
（5bar, 72.5psi）Rc1
NPT1 femaleRc1/2
NPT1/2 femaleEF-020 300～7,000L/h
（1～30US gpm）170mmφ×680.0mmL
（6.7inφ×26.8in）Rc1
NPT1 femaleRc1/2
NPT1/2 femaleEF-040P 500～11,000L/h
（2～50US gpm）180mmφ×673mmL
（7.1inφ×26.5in）5～40℃（41～104°F）時
0.6MPa（6bar, 87.0psi）
40～50℃（104～122°F）時
0.4MPa（4bar, 58.0psi）5～50℃
（41～122°F）JIS25Aフランジ
ANSI 1inch15Aフェルール EF-120 5,000～50,000L/h
（20～220US gpm）315mmφ×876mmL
（12.4inφ×34.5in）5℃<水温≦25℃
0.8MPa（8bar, 116psi）
25℃<水温≦40℃
0.6MPa（6bar, 87psi）
40℃<水温≦50℃
0.5MPa（5bar, 73psi）JIS80Aフランジ
ANSI class 150
フランジ3inchJIS25Aフランジ
ANSI class 150
フランジ 1inchEFシリーズ（外部灌流型モジュール）
PF-Fシリーズ 推奨流量 寸法 耐圧 * 高
使用温度接続
（送液側）接続
（真空側）EF-010-Q 100～4,000L/h
（0.4～20US gpm）170mmφ×430.0mmL
（6.7inφ×16.9in）0.5MPa
（5bar, 72.5psi）5～40℃
（41～104°F）Rc1
NPT1 femaleRc1/2
NPT1/2 femaleEF-020-Q 300～7,000L/h
（1～30US gpm）170mmφ×680.0mmL
（6.7inφ×26.8in）Rc1
NPT1 femaleRc1/2
NPT1/2 femaleEF-040P-Q 500～11,000L/h
（2～50US gpm）180mmφ×673mmL
（7.1inφ×26.5in）2～40℃時 0.6MPa
40～50℃時 0.4MPa5～50℃
（41～122°F）JIS25Aフランジ
ANSI 1inch15Aフェルール
