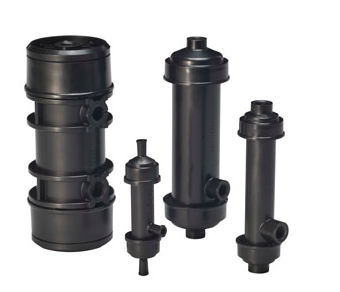

日本迪爱生DIC喷墨脱气模块EF-AG3/EF-AG3X
日本迪爱生DIC喷墨脱气模块EF-AG3/EF-AG3X
ピエゾ素子による加圧・減圧の繰り返し、または加温により、溶存ガスが気泡へと変化する。
その結果・・・
ピエゾ素子の圧力が気泡によって分解され、インクの着弾位置がずれる。
気泡がノズルをブロックし、不吐出となる。
これらの問題を「脱気」により解決します。
内部灌流方式 中空糸内部に送液 特徴 逆洗浄が可能 外部灌流方式（小型） 中空糸外部に送液 特徴 圧力損失が低い 高レベルの脱気が可能 外部灌流方式 中空糸外部に送液 特徴 圧力損失が低い 高レベルの脱気が可能 ※接続：製品によっては継ぎ手の変更対応可能（ピラー、フランジなど） ※流量：対応流量は選定時の目安です。液体の種類、目標脱気レベルによってはこの流量範囲外でご使用可能。 ※寸法：突起部、継ぎ手を除いた寸法です。詳しくは製品図面にてご確認下さい。PF series
PFシリーズ 推奨流量 寸法 耐圧 使用温度 接続
（送液側）接続
（真空側）PF-001D 0.6～60L／h 60mmφ×140mmL
（2.4inφ×5.5in）0.3MPa
（3bar, 43.5psi）5～40℃
（41～104°F）Rc1／4 φ6チューブ
フィッティングPF-004D 3～180L／h 99mmφ×260mmL
（3.9inφ×10.4in）Rc3／8 φ6チューブ
フィッティングEF series（小型）
EF-小型
シリーズ対応流量（真空度2.7kPa） 寸法 耐圧 使用温度 接続
（送液側）接続
（真空側）脱気率80％ 脱気率50％ EF-AG1SX 6mL/min 40mL/min 68mm×φ24mm
（2.68in×0.94in）0.2MPa
（2bar, 29psi）5～45℃
（41～113°F）ルアー
フィッティングルアー
フィッティングEF-MICRO
EF-MICROX9mL/min 60mL/min 91mm×φ23.5mm （3.58in×φ0.93in） ルアー
フィッティングルアー
フィッティングEF-G2
EF-G2X50mL/min 170mL/min 115mm×φ30mm
（4.53in×φ1.18in）Rc1/8
NPT1/8 femaleRc1/8
NPT1/8 femaleEF-AG2
EF-AG2X50mL/min 170mL/min 122mm×φ29mm
（4.80in×φ1.14in）ルアー
フィッティングルアー
フィッティングEF-G3
EF-G3X500mL/min 1,200mL/min 141mm×φ45mm
（5.55in×φ1.77in）Rc1/8
NPT1/8 femaleRc1/8
NPT1/8 femaleEF-AG3
EF-AG3X500mL/min 1,200mL/min 159mm×φ42mm
（6.25in×φ1.65in）Rc1/8
NPT1/8 femaleRc1/8
NPT1/8 femaleEF-G4
EF-G4X1,000mL/min 2,000mL/min 141mm×φ60mm
（5.55in×φ2.36in）Rc1/4
NPT1/4 femaleRc1/4
NPT1/4 femaleEF-AG5
EF-AG5X1,000mL/min 2,000mL/min 151mm×φ54mm
（5.94in×φ2.1in）Rc1/4
NPT1/4 femaleRc1/4
NPT1/4 femaleEF series
EF
シリーズ推奨流量 寸法 耐圧 使用温度 接続
（送液側）接続
（真空側）EF-002A
EF-002AX-P6～720L/h
（0.03～3US gpm）109mmφ×182mmL
（4.29inφ×7.17in）0.3MPa
（3bar, 43.5psi）5～40℃
（41～104°F）Rc3/8
NPT3/8 femaleRp1/4 EF-010G 100～4,000L/h
（0.4～20US gpm）170mmφ×430.0mmL
（6.7inφ×16.9in）0.5MPa
（5bar, 72.5psi）Rc1
NPT1 femaleRc1/2
NPT1/2 femaleEF-020G 300～7,000L/h
（1～30US gpm）170mmφ×680.0mmL
（6.7inφ×26.8in）Rc1
NPT1 femaleRc1/2
NPT1/2 female
