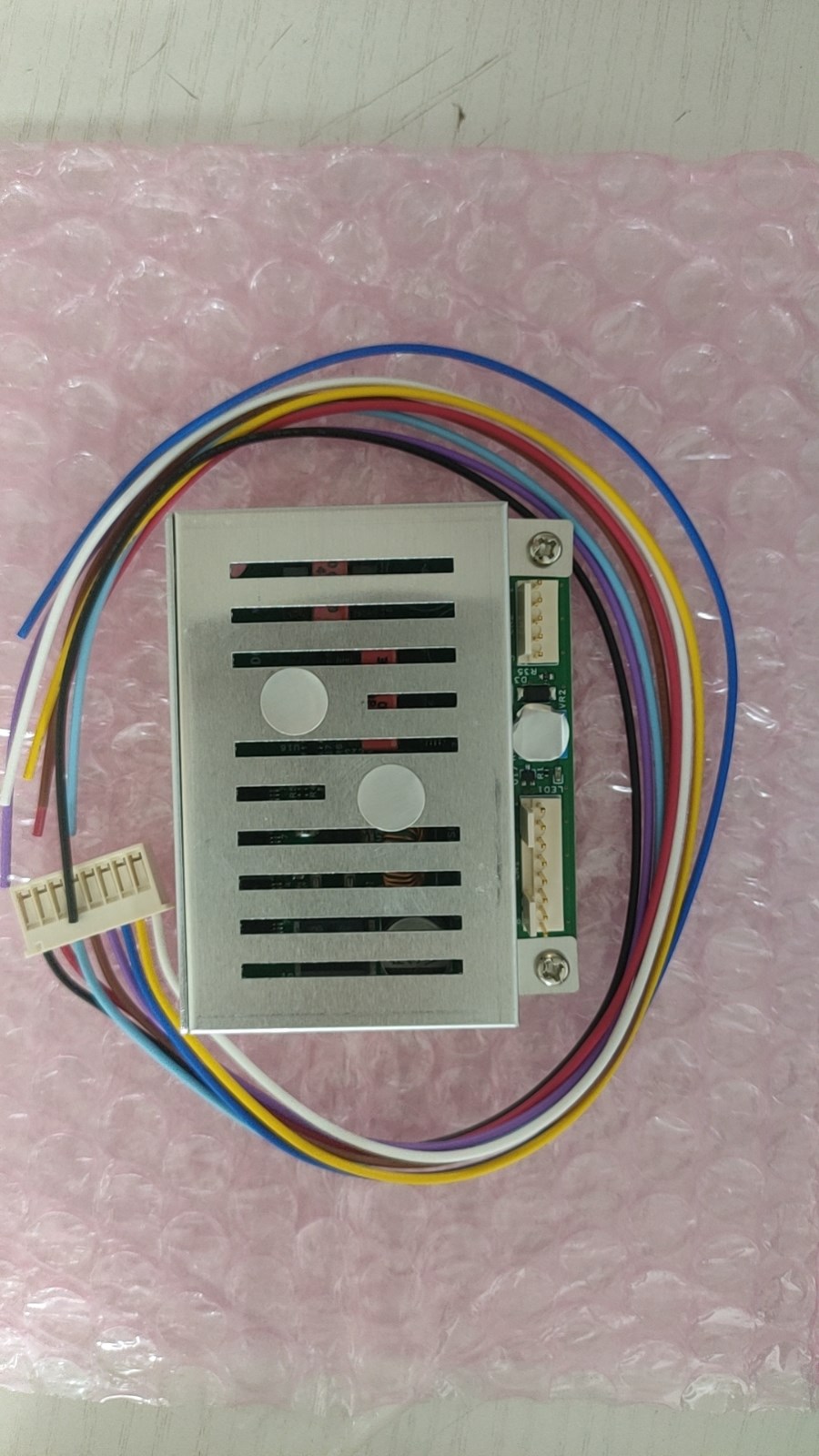

日本Shinsei新生电机驱动器D6030/24V
モータドライバ
新生工業製超音波モータ用のドライバ(駆動回路)です。 D6030/24V D6030はUSR30シリーズ専用のモータドライバです。 カタログ・取扱説明書はこちら 仕様 D6060/24V D6060はUSR60シリーズ専用のモータドライバです。

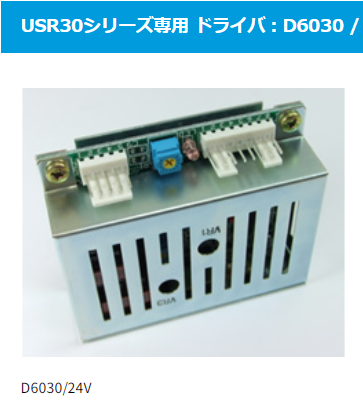

コストを抑えたシンプルモデル、速度制御が可能なモデル、モータの起動特性を向上させる機能を備えたモデルを提供しています。USR30シリーズ専用 ドライバ：D6030 / 24V
低コストでUSR30を利用したシステムを構築することができます。
TTLレベルの信号切り替えによりモータのCW・CCW・停止を制御し、DC 0[V] 〜 3.2[V]のアナログ電圧によりモータの回転数を変化させることが可能です。
製品図面・CADデータはこちら
※ 仕様の詳細についてはお問い合わせください。電源電圧 DC24 [V] ±0.5 [V] 発振波形 疑似正弦波 発振周波数 49 [KHz]〜55 [KHz] 速度変速方式 周波数変化 周波数制御 振動振幅帰還による自動追尾方式 モータドライブ電圧 110 [Vrms] 消費電流 DC24V ： 0.8 [A] ／ DC12V ： 1.5[A] 過電流保護 24V ： 0.8 [A](φ5.2 ミゼット型ヒューズ)
12V ： 1.5[A](φ5.2 ミゼット型ヒューズ)絶縁抵抗 10 [MΩ]以上 （モータ未接続、筐体と各端子間接続） 絶縁耐圧 1 [KVAC] (モータ未接続、筐体と各端子間接続) 保存温度範囲 -20 [℃] 〜 +80 [℃] 使用温度範囲 -10 [℃] 〜 +55 [℃] 起動・停止操作 TTLレベル信号切り替え（スイッチ利用時は別途準備） 起動応答性 50 [ms]以下 (モータ慣性負荷なし) 停止応答性 1 [ms]以下 (モータ慣性負荷なし) 無負荷可変速範囲 30 [rpm] 〜 300 [rpm] 速度調整外部電圧 DC 0 [V] 〜 3.2 [V] 推奨起動・停止スイッチ 中央付単極双投スイッチ(ON-OFF-ON) 推奨速度設定ボリューム 10 [KΩ]、0.1 [W]、Bタイプ (要別途準備） 重量 105 [g] 外形サイズ 縦×横×高さ：22 [mm]×70 [mm]×56 [mm] 備考 ※12V仕様はご相談によりお受け致します。
USR60シリーズ専用 ドライバ：D6060 / 24V
低コストでUSR60を利用したシステムを構築することができます。
TTLレベルの信号切り替えによりモータのCW・CCW・停止を制御し、DC 0[V] 〜 3.2[V]のアナログ電圧によりモータの回転数を変化させることが可能です。
