日本椿本滚子链联轴器CR6022-J/含链轮NH65JD0XNH50JD0
发布时间：2024-06-04

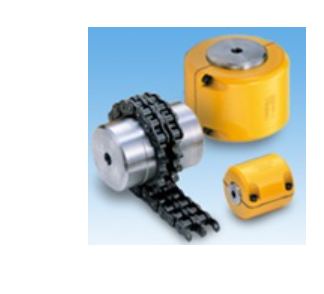

ローラチェーンカップリング (巻掛形カップリング)
2列のローラチェーンと2個のスプロケットで構成されています。
チェーンをスプロケットに巻きつけることにより連結し、外すことにより分離しますので、装置を移動させることなく連結、分離が可能です。
・適用軸径：Φ9.5mm～Φ700mm
・トルク範囲：99.9～717000N・m
特長
・優れた耐久性
回転力は強力なローラチェーンと表面焼入強化されたスプロケットの歯に分担され、優れた耐久力を発揮します。
・簡単な連結・分解
ローラチェーンの継ぎ手ピン1本の抜差しで簡単に連結・分解が可能です。
・大きなミスアライメントを吸収
構成部品間のクリアランスが両軸の大きなミスアライメントを吸収します。
・豊富な品種
JIS規格に準拠した15品種の他、9品種で合計24品種を標準化しています。 (ローラチェーンカップリング JIS B 1456-1989)
品揃え
| 形番 | *大軸穴径 mm | 許容伝達トルク N・m | 形番 | *大軸穴径 mm | 許容伝達トルク N・m |
|---|---|---|---|---|---|
| CR3812 | Φ16 | 99.9 | CR12018 | Φ125 | 13200 |
| CR4012 | Φ22 | 217 | CR12022 | Φ140 | 17100 |
| CR4014 | Φ28 | 295 | CR16018 | Φ160 | 28600 |
| CR4016 | Φ32 | 386 | CR16022 | Φ200 | 41700 |
| CR5014 | Φ35 | 562 | CR20018 | Φ205 | 57000 |
| CR5016 | Φ40 | 735 | CR20022 | Φ260 | 71900 |
| CR5018 | Φ45 | 931 | CR24022 | Φ310 | 129000 |
| CR6018 | Φ56 | 1750 | CR24026 | Φ380 | 157000 |
| CR6022 | Φ71 | 2370 | CR32022 | Φ430 | 255000 |
| CR8018 | Φ80 | 3880 | CR40020 | Φ470 | 494000 |
| CR8022 | Φ100 | 5580 | CR40024 | Φ590 | 602000 |
| CR10020 | Φ110 | 8780 | CR40028 | Φ700 | 717000 |
※許容伝達トルクは50r/min以下の数値です。
