日本Misumi微型直线导轨标准块SSE2BZ-MX13-620
发布时间：2024-06-17
使用上の注意
保持器（ワイヤー）によるボール脱落防止構造ですが、ブロック着脱時注意が必要です。詳細は>>こちら。
ブロックとレールを組み換えて使用した場合は、ラジアルすきまと精度の保証は出来ません。
レールを継ぎ足して使用することは出来ません。
リニアガイドは、レール固定後（レールねじ締結後及び、基準面へ押付後）の精度を保証しています。
レールのわずかな曲りは固定することにより矯正されるので、ご使用上問題ありません。
■グリースについて
出荷時、リチウム系石けん基グリース（協同油脂製マルテンプグリースPS2）が封入されています。
異なったグリース銘柄のグリースアップは推奨しません。同銘柄のグリースをご使用ください。グリースアップは、直接レールに塗布してください。塗布後グロックを動かし馴染ませてください。
■標準のグリースニップル位置
基準面を手前にしたとき、下図の向きにグリスニップルが付きます。

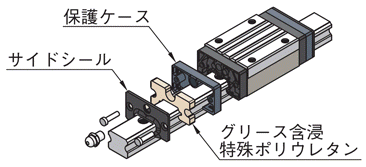

■潤滑ユニット
| 潤滑ユニットMXのメリット オイルを含浸した多孔質中子部品を内蔵しています。 長期間メンテナンスフリーを実現します。 メンテナンス費用を削減します。 設計上、給油出来ない箇所に*適です。 詳細は>>こちら。 |
■その他
寿命計算は>>こちら参照。
追加工
| Code | 追加工 | 仕様 | 注意事項 |
|---|---|---|---|
| MC (無料) | レールザグリ穴→タップ穴変更 | ・ガイドレール固定用ザグリ穴をタップ穴に変更します。 H寸タップ穴寸法6M2.68M310M4 H寸タップ穴寸法13M416M520M6 | [ ! ]H寸6の101以上、H寸8の131以上、H寸10の276以上、H寸13の471以上、H寸16の671以上、H寸20の701以上は適用不可 |
| LLC RLC (\500) | LLC：左端面切断 RLC：右端面切断  | ・レールの端面を切断します。 ・刻印側を手前（基準面を奥）として切断します。 （左のイメージの通り） ・切断するレールの長さは下表をご確認ください。H寸切断LN102.551351610 | [ ! ]全長は切断した分短くなります。 例）SSEB13-95-LLCのL寸は90mmになります。 [ ! ]定寸タイプ(標準レール長さ）のみ適用可。 [ ! ]H寸6、8、20は適用できません。 [ ! ]H寸10のL寸35、H寸13のL寸45は適用できません。 |
| WC (\300) | 二軸平行使用 | ・2軸平行での使用時にご指定ください。 ・2本におけるH寸の高さペア相互差を15µm以内にします。 ・2本を1組として出荷します。 | [ ! ]偶数本でご注文ください。（組数指定不可） [ ! ]上級タイプのみ適用可。 [ ! ]>H寸6、H寸8の131以上、H寸10の276以上、H寸13の471以上は適用不可 [ ! ]低温黒色クロムメッキ品は適用できません。 |

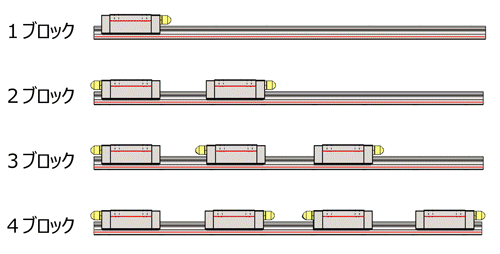

| B3 B4 | B3：ブロック追加（計3個） B4：ブロック追加（計4個） 3ブロック仕様  4ブロック仕様 | ・ブロックを3個（4個）取り付けた状態で出荷いたします。 ・L寸（レール長さ）の*短長さ制限があります。 下表「B3・B4指定時選定*短レール長さ」を参照ください。 | [ ! ]型式は1ブロックで指定ください。 （× SSE2B10-215-B4） [ ! ]H寸6はB4（4ブロック）が適用できません。 [ ! ]低温黒色クロムメッキ品は適用できません。 [ ! ]価格は下表「ブロック追加価格」を参照ください。 |
