日本Onosokki小野脉冲传感器IP-296
发布时间：2024-06-20
イグニッションパルス検出器
IP-292/IP-296

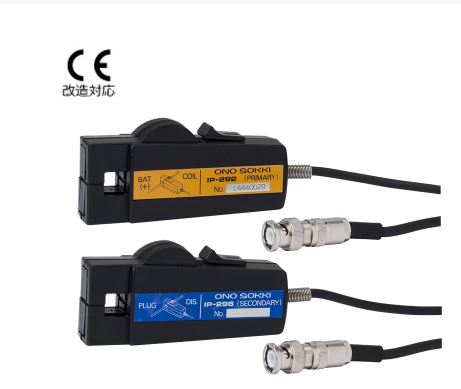

上：IP-292、下：IP-296
ガソリンエンジン回転測定専用に設計された電磁誘導方式を利用した検出器です。
1次側コードまたはハイテンションコードの電流変化がスパークに同期して生じることを利用し、その電流変化に伴って起きる磁界変化をコアの巻線に再び電流変化として生じさせ、さらに電圧に変換させるようにしたものです。
IP-292型は、イグニッション低圧一次側に、IP-296型は高圧二次側コードに挟み込むだけのワンタッチ装着、取り扱いが非常に簡単です。
当社エンジン回転表示器（AR-7240B、CT-6700、HT-6200、SE-1620、GE-2500、他）と組み合わせて使用します。
特長
イグニッションコードにワンタッチ装着
エンジンのサイクル数、気筒数を選ばない万 能型検出器
取り扱いが簡単
測定方法
概略仕様
| 対象エンジン | 2・4サイクルガソリンエンジン |
|---|---|
| 検出方式 | 電磁誘導方式 |
| 検出器取付場所 | IP-292：イグニッションコイル1次側導線 IP-296：イグニッションコイル2次側導線 |
| 出力信号 | パルス信号 |
| 適合表示器 | AR-7240B アナログエンジン回転計 CT-6700 デジタルエンジン回転計 HT-6200 外部センサー入力型デジタルハンドタコメータ SE-1620 ガソリンエンジン回転計（IP-292のみ） FT-2500 アドバンストタコメータ GE-2500 ディーゼルエンジン回転計 |
| 信号ケーブル | 耐熱信号ケーブル（4.9 m）、ケーブル直出し - BNCプラグ |
| 使用温度範囲 | -40～+120 ℃ |
| 保存温度範囲 | -50～+120 ℃ |
| 外形寸法 | 102（W）×48（H）×30（D）mm |
| 質量 | 約 280 g |
