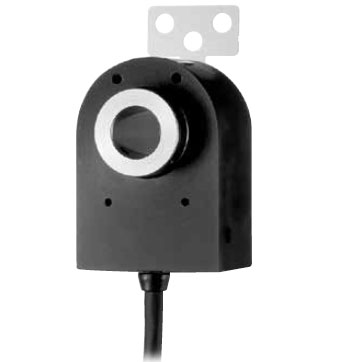

日本MUTOH武藤工業编码器O-100-V
发布时间：2024-06-27
INCREMENTAL
ROTARY ENCODERインクリメンタル ロータリーエンコーダ
ダウンロード
軸にそのまま装着できる中空軸形状。
シャフトエンコーダのようにカップリングの必要もなく装置にフィットした形で取り付けられ、軸回転を高精度に読み取ります。測長用、角度用に多彩なラインアップを用意。
測長用は機械の回転軸に合わせて、大・中・小・超小型の6種類を用意。角度用には60進法で30秒／1分／5分の高分解能を備えた3機種を用意しています。取り付けが簡単で堅牢な設計。
中空軸の採用でスペースを取らず、コンパクトなシステム設計が可能です。また外部のほこりを寄せつけない堅牢なケーシングで保護され、過酷な環境にも耐えられる設計。あらゆる用途に幅広くお使いいただけます。

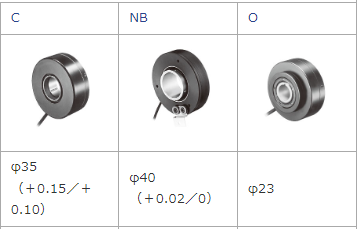

| 機種名 | 測長用 | ||||||
|---|---|---|---|---|---|---|---|
| UN | MH | S | NS | C | NB | O | |
 |  |  |  |  |  |  | |
| 軸内径 | φ8 | φ10 | φ23 （＋0.15／＋0.10） | φ30 | φ35 （＋0.15／＋0.10） | φ40 （＋0.02／0） | φ23 |
| パルス数 | 50 100 125 360 1,000 2,000 | 100 200 250 300 360 400 500 600 800 1,000 1,024 1,200 1,500 1,800 2,000 | 100 600 | 180 200 360 400 500 600 1,000 1,800 2,000 4,000 5,000 5,400 9,000 | 100 500 | 150 200 500 | 100 600 |
| 電源 | DC4.5～13V （24Vオプション） | DC4.5～26V | DC4.5～13V （24Vオプション） | DC4.5～26V | DC4.5～13V | DC4.5～26V | |
| 出力信号相 | A、B、Z相 | A、B相 | |||||
| 出力形態 | オープンコレクタ | V：コンプリメンタリ C：オープンコレクタ（オプション） | 電圧出力 プルアップ抵抗2.2kΩ（オープンコレクタ／オプション）（ラインドライバ／オプション） | V：コンプリメンタリ C：オープンコレクタ（オプション） | オープンコレクタ | V：コンプリメンタリ C：オープンコレクタ（オプション） | |
| 許容回転数 | 3,000min−1 ※1 | 6,000min−1 ※1 | 700min−1 | 1,000min−1 ※1 | 700min−1 | 1,000min−1 ※1 | 700min−1 |
| 起動トルク | 5×10−3N・m | 50×10−3 N・m | 58.8×10−3 N・m | 80×10−3 N・m | 50×10−3 N・m | 250×10−3 N・m | |
| 質量（ケーブル含む） | 70g | 200g | 400g | 400g | 600g | 500g | |
| 伝送距離 | 15m以下 | ||||||
| 出力ケーブル | 2mφ3 （先端未処理） | 2mφ4.2 （DIN8Pコネクタ付き） | 2mφ5.3 （DIN8Pコネクタ付き） | 2mφ 4.2（DIN8Pコネクタ付き） | 2mφ5.3 （DIN8Pコネクタ付き） | 2mφ4.2 （DIN8Pコネクタ付き） | 2mφ5.3 （DIN8Pコネクタ付き） |
| オプション | TC-1 | ー | |||||
※1 機械的数値です。応答周波数はUNは50kHz、MH／NS／NB／NH-10800は100kHzとなります。
