日本MTL编码器MLS-30-450C4-1000
发布时间：2024-06-28
製品仕様
| 測定範囲 | 500 | 1,000 | 500 | 1,000 |
| 出力パルス/1mm | 5 | 5 | 50 | 50 |
| ストローク速度mm/sec | 1,000 | 1,000 | 1,000 | 1,000 |
| 絶対精度mm | ±0.25 | ±0.5 | ±0.25 | ±0.5 |
| *小分解能mm | 0.2 | 0.2 | 0.02 | 0.02 |
| 電源電圧 | DC5～12V ±10% DC24V ±10%(オプション) | DC5～12V ±10% DC24V ±10%(オプション) | ||
消費電流 | 60mA以下(無負荷時) | |||
| 出力相 | A，B相 | |||
| 出力形態 | 矩形波 | |||
| 出力容量 | シンク電流：20mA 残留電圧：0.5V以下(10mA時) | |||
| *高応答周波数（応答パルス数） | 100kHz | |||
| 出力位相 | A,B位相差 90°±45° | |||
| 波形立ち上がり立ち下り時間 | 2μsec以下 | |||
| ワイヤー引張力 | 0.98N～2.94N(100gf～300gf) | |||
| 使用周囲温度／ 湿度 | 0°C～50°C RH10～RH90% 結露しないこと | |||
| 保存周囲温度 | －20°C～80°C | |||
| 耐振動 | 耐久55Hz 複振幅1.5mm X、Y、Z方向各2時間 | |||
| 耐衝撃 | 耐久500m/s2(約50G） X、Y、Z方向各3回 | |||
| ケーブル | 外径Φ4.2(4芯)ビニール線 絶縁シールドケーブル | |||
| 質量 | 185g | |||
注)出力パルス及び分解能は、カウンターにて４逓倍まで可能です。

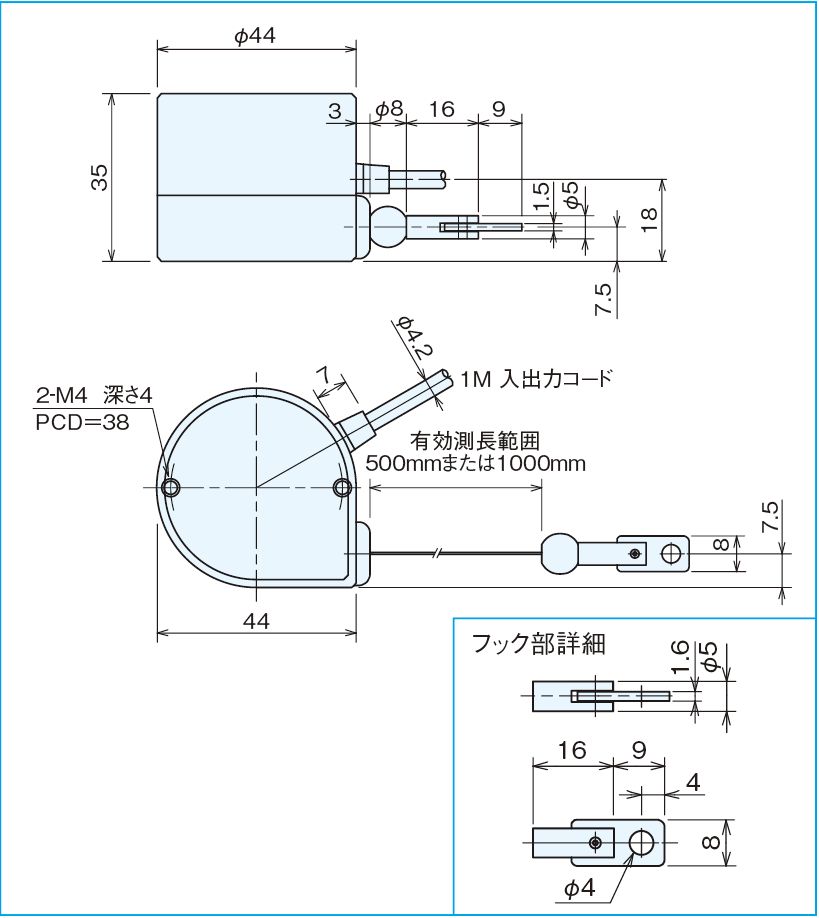

外形寸法図
MLS-30外径

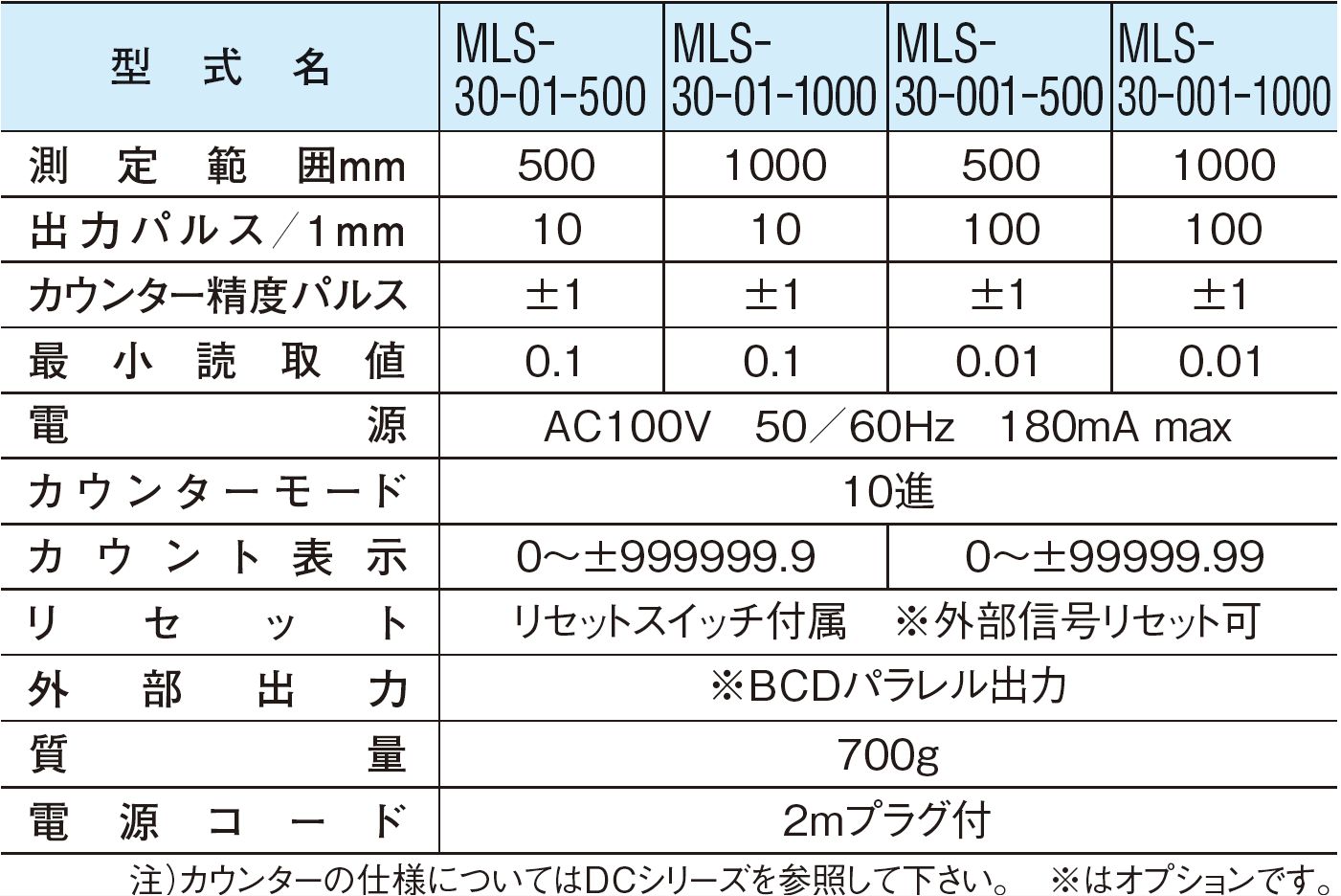

仕様/マイクロリニアスケール(検出部＋表示器)
仕様/マイクロリニアスケール(検出部＋表示器)
