日本Fintech加热器HSH-60/f30/12V-110W/QFG
发布时间：2024-07-01

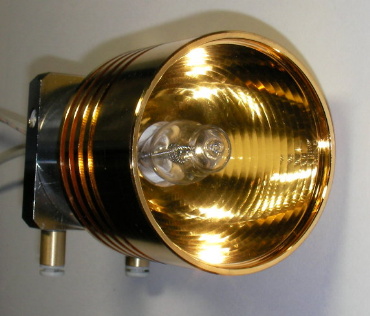

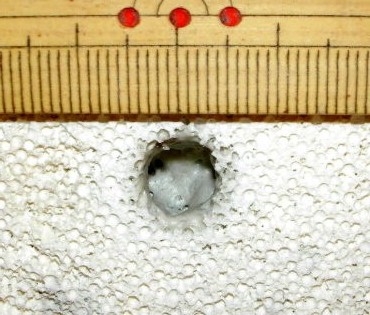

光加熱スポットヒータ ＨＳＨ-６０タイプ ハロゲンランプの光を凹面鏡により集光し、加熱するヒータ ほぼ瞬間的に光出力が立ち上がり、電圧コントロールで簡単に精密な出力制御が可能です。光で加熱するので熱媒体が不要であり、完全クリーンな加熱が可能で低価格です。また真空中での加熱も可能です。集光径：約φ6mm（短焦点ミラーと150wランプの組合せ）加熱温度：*高約1400℃（短焦点ミラーの場合）このヒータは150wランプの場合、通常の開放的な雰囲気でならば連続点灯が可能ですが、閉鎖的な雰囲気での使用とか１５０ｗよりも大きなランプを使用する場合には後記する様な水冷ユニット(ＷＣＵ-６０)またはエアー冷却式又はファン冷却式にする必要があります。 ← HSHで耐火レ ンガを溶かし たもの。 | ** |  HSH-60/36v-450w/水冷ユニット付 ヒータ外径 OD φ60mm ヒータ高さ Height 75mm 組合わせる標準ランプ (４種類の標準品あり） 12v-110w 24v-150w 24ｖ-300w 36ｖ-450w 組合わせる標準ミラー (５種類の焦点距離あり） ｆ＝15 ｆ＝30 ｆ＝60 ｆ＝105 ｆ＝∞ 質量（水冷ユニット無） 約350g 水冷ユニット質量 約200g |
確実に高温加熱を成功させるには、ヒータの選定とともにちょっとした工夫が必要です。「空洞加熱法」も検討してください。 | ||
| 各種ランプとミラー焦点距離の組合せ特性 電圧 電力 焦点距離集光径パワー密度ランプ特性，その他 12v110wf15φ3.0170w/cm^2 *小スポット径が得られ、安価な5v～15v 可変の一般電源が使用できる 12v-110w±8％色温度3050K-寿命800h 11v点灯では約2000h 通常は冷却不要f30φ3.8135w/cm^2f60φ6.350w/cm^2f105φ9.618w/cm^2 24v150wf15φ4.2150w/cm^2 標準的なランプ。安価な10v～30v可変の 一般電源が使用できる 24v-150w±8％色温度3150K-寿命500h 22v点灯では約1400h 通常は冷却不要f30φ5.2115w/cm^2f60φ9.342w/cm^2f105φ1415w/cm^2300wf15φ5.4170w/cm^2 大出力品。安価な10v～30v可変の一般 電源が使用できる 24v-300w±8％色温度3050K-寿命800h 22v点灯では約2000h通常は要強制冷却f30φ7.2135w/cm^2f60φ1150w/cm^2f105φ1818w/cm^2 36v450wf15φ6.6180w/cm^2 *大出力品。特殊電圧 36v-450w±8％色温度3250K-寿命150h 32v点灯では約500h 通常は要強制冷却f30φ8.0140w/cm^2f60φ1452w/cm^2f105φ2119w/cm^2集光径は中心より20％減光する範囲。パワー密度は中心での値。いずれも当社ミラー設計ソフトによる計算値 | ||
 |  |

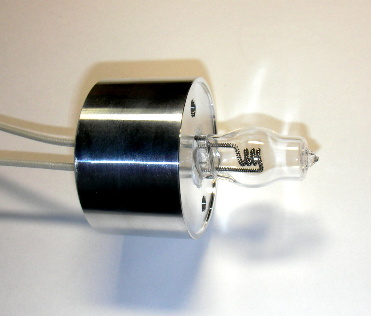

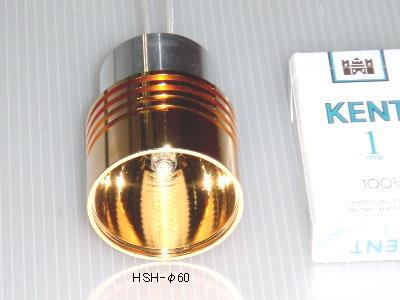

| *近の品物には写真の様なフィンがありません。 Price 印刷用PDFファイル 型名指定方法 HSH-60/ｆ□/□ｖ-□w/+オプション オプション記号 /＋WCU：水冷ユニット付 /+VAC：真空対応 /+QFG：石英前面ガラス付 ＨＳＨ－６０はミラー部に放熱フィンを設けていましたが、在庫が無くなり次第、順次これを廃止します。→放熱フィンがなくても１５０ｗランプならば十分に温度上昇は安全域にあります。また強制風冷しなければフィンの効果がほとんど確認できませんが、強制風冷は現実には適用が困難です。過熱に対しては水冷ユニット（ＷＣＵ－６０）も準備できたので、放熱フィンを廃止しました。 HSH-60以上のサイズのスポットヒータはランプベース（下図参照。ランプをプリフォーカスして固定しているアルミ部品）の中にマグネシア粉末を充填しています。これは主に放熱効果を期待してのものです。マグネシア粉末充填によりランプ封止部の温度が約20℃低下します。→温度データ |

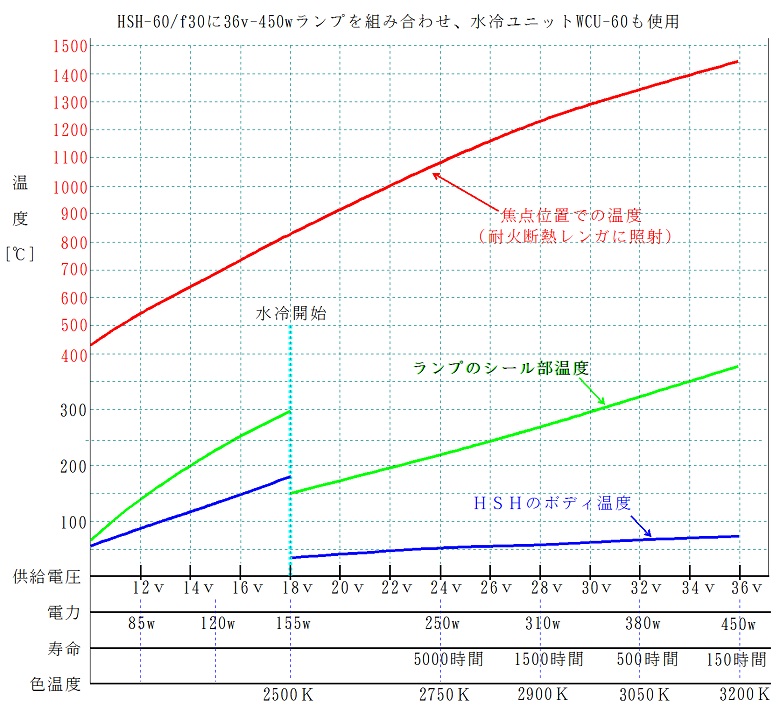

| 代表特性例 HSH-60/f30/36v-450w |
