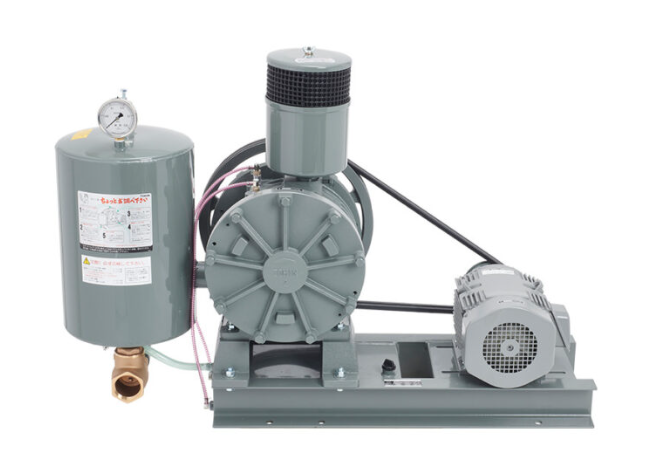

ロータリーブロワ HCシリーズとは
低速回転で大空気量が得られる高効率設計 11タイプ揃った充実のラインアップ
機密性を追求した高効率圧縮機搭載の省エネルギータイプ。汚水・廃水処理の曝気用、燃焼機の噴霧用に*適です。
ロータリーブロワ HCシリーズの特長
小型機種は機械室が不要。また、大型機種も運転音が静かなため、機械室に防音装置を必要としません。
オイルの詰まりや飛散がなく、オイルの消費量が少ない独自のオイル点滴機構を採用しています。
低価格・省エネルギー設計で維持費も経済的。
耐久性に優れており、長い間使用しても空気量が低下しません。また、保守・点検も簡単です。
40sまでは100v対応可。
配管詰まりなどの過負荷を知らせる安全弁付き。
全浄化槽メーカーに採用。
ロータリーブロワ HCシリーズの用途
浄化槽、排水処理槽の曝気
重油、灯油バーナーの噴霧
ロータリーブロワ HCシリーズの仕様
吐出口径 モータ出力
(kW)周波数
(Hz)ブロワ回転数
(r.p.m)吐出空気量(m3/min) Vプーリー Vベルト オイル量
（有効量）
リットル概算重量（標準仕様）kg 0.01
MPa0.02
MPa0.03
MPa0.04
MPaブロワ モータ 製品 木枠梱包品 HC-251s ¾”
(20A)0.4 50 450 0.31 0.30 0.29 0.29 SPA198 SPA58 A-40 1.5
(1.1)44 51 60 450 0.31 0.30 0.29 0.29 SPA198 SPA48 A-40 HC-30s 1”
(25A)0.4 50 480 0.36 0.35 0.34 0.33 SPA249 SPA79 A-44 1.5
(1.1)50 57 60 480 0.36 0.35 0.34 0.33 SPA249 SPA65 A-44 HC-301s 1”
(25A)0.75 50 550 0.42 0.41 0.40 0.39 SPA249 SPA91 A-45 1.5
(1.1)56 63 60 550 0.42 0.41 0.40 0.39 SPA249 SPA75 A-44 HC-301H 1”
(25A)0.75 50 690 0.52 0.51 0.50 0.49 SPA198 SPA91 SA-41 1.5
(1.1)55 63 60 690 0.52 0.51 0.50 0.49 SPA198 SPA75 SA-41 HC-40s 1¼”
(32A)0.75 50 500 0.66 0.65 0.63 0.61 SPA299 SPA99 A-52 2.5
(1.7)83 91 60 500 0.66 0.65 0.63 0.61 SPA299 SPA82 A-52 HC-401s 1¼”
(32A)1.5 50 570 0.80 0.77 0.74 0.71 SPA299 SPA112 A-52 2.5
(1.7)90 98 60 570 0.80 0.77 0.74 0.71 SPA299 SPA92 A-52 HC-50s 1½”
(40A)1.5 50 400 1.14 1.12 1.09 1.06 SPA351 SPA92 A-64 3.5
(2.7)120 130 60 400 1.14 1.12 1.09 1.06 SPA351 SPA76 A-64 HC-501s 1½”
(40A)2.2 50 520 1.44 1.42 1.39 1.36 SPA351 SPA120 A-64 3.5
(2.3)132 142 60 520 1.44 1.42 1.39 1.36 SPA351 SPA99 A-64 HC-60s 2”
(50A)2.2 50 460 1.90 1.87 1.82 1.77 SPB399 SPB120 B-74 5.5
(3.8)198 223 60 460 1.90 1.87 1.82 1.77 SPB399 SPB98 B-72 HC-80s 2½”
(65A)3.7 50 410 2.82 2.74 2.66 2.59 SPB450 SPB120 B-84 8.0
(6.0)265 289 60 410 2.82 2.74 2.66 2.59 SPB450 SPB98 B-84 HC-100s 3”
(80A)5.5 50 400 4.32 4.28 4.25 4.18 SPB501 SPB130 B-93 20.0
(16.0)386 414 60 400 4.32 4.28 4.25 4.18 SPB501 SPB107 B-93
本機の標準仕様は、ベルトカバー・スイングチャッキ付きですが、ご希望により、全カバーも製作しております。なお、防振装置・フレキシブルチューブは、原則として必要ありませんが、オプションとして用意してあります。
高圧で連続運転の場合は、維持管理に充分ご注意ください。
標準は三相200Vです。（HC-251s～HC-40sは単相100V・200Vもできます。）
付属品として容器入りオイル600cc付き。
ロータリーブロワ HCシリーズ各種名称
ロータリーブロワ HCシリーズの寸法
（単位：mm）
型 式 A B C D E F G H I J J’ K L M N Pネジ HC-251s 700 255 465 147 170 510 170 75 405 50 55 130 85 45 80 ¾” HC-30s 713 260 530 150 180 510 170 75 405 50 55 130 100 60 85 1” HC-301s 690 300 530 150 180 510 170 75 410 50 – 130 100 60 80 1” HC-301H 690 300 530 150 180 510 170 75 410 50 – 130 100 60 80 1” HC-40s 780 300 480 185 180 600 230 75 400 100 – 190 90 45 120 1¼” HC-401s 830 340 480 185 180 600 230 75 400 100 – 190 90 45 120 1¼” HC-50s 1020 344 605 200 220 800 265 75 600 100 – 225 110 65 120 1½” HC-501s 1050 380 600 205 250 800 265 75 600 100 – 225 125 65 120 1½” HC-60s 1180 415 825 235 330 850 300 100 485 115 125 260 185 70 115 2” HC-80s 1325 440 892 260 325 1000 350 100 580 120 150 310 180 85 170 2½” HC-100s 1500 550 990 328 400 1100 470 150 660 140 150 410 225 85 165 3”
詳細は外形図または構造図をご参照ください。
