日本UNIPULSE尤尼帕斯测传感器UNLS-2KN
发布时间：2024-07-04
UNLS
【荷重計測用】小型圧縮型ロードセル
| 製品概要 | 仕様 | カタログ / 説明書 / 外観図 / サポートツール / ソフトウェア |
製品概要
直径21 mm、高さ10 mmのステンレス製小型圧縮ロードセルです。
●容量100 N、200 N、500 N、1 kN、2 kN、5 kN
●ステンレス製
●直径21 mm、高さ10 mmの小型圧縮型
●UNLS-FG:ねじ固定用プレート付
仕様
UNLS-100N, 200N, 500N
UNLS-100N-FG, 200N-FG, 500N-FG
| 型式 | UNLS-100N UNLS-100N-FG | UNLS-200N UNLS-200N-FG | UNLS-500N UNLS-500N-FG |
|---|---|---|---|
| 定格容量 | 100 N | 200 N | 500 N |
| 定格出力 | 約 1 mV/V | ||
| 許容過負荷 | 150% R.C. | ||
| ゼロバランス | ±10% R.O. | ||
| 非直線性 | UNLS：0.5% R.O. 以下 UNLS-FG：1.0% R.O. 以下 | ||
| ヒステリシス | UNLS：0.3% R.O. 以下 UNLS-FG：0.5% R.O. 以下 | ||
| 繰返し性 | 0.1% R.O. 以下 | ||
| 補償温度範囲 | 0 ～ ＋50℃ | ||
| 許容温度範囲 | 0 ～ ＋60℃ | ||
| 零点の温度影響 | 0.5% R.O./10℃ 以下 | ||
| 出力の温度影響 | 0.5% R.O./10℃ 以下 | ||
| 入力端子間抵抗 | 約 350 Ω | ||
| 出力端子間抵抗 | 約 350 Ω | ||
| 推奨印加電圧 | 2.5 V | ||
| *大印加電圧 | 5 V | ||
| 絶縁抵抗(DC50V) | 1000 MΩ 以上 | ||
| ケーブル | φ3 4芯シールドケーブル 2 m 先端柳線 | ||
| ロードセル材質 | ステンレス | ||
| 定格負荷でのたわみ | 0.015 mm | 0.015 mm | 0.020 mm |
| 固有振動数 | 35 kHz | 47 kHz | 60 kHz |
| 重量 | UNLS:20 g UNLS-FG:35 g | ||
| RoHS指令 | 2011/65/EU (EU)2015/863 | ||
UNLS-1KN, 2KN, 5KN
UNLS-1KN-FG, 2KN-FG, 5KN-FG
| 型式 | UNLS-1KN UNLS-1KN-FG | UNLS-2KN UNLS-2KN-FG | UNLS-5KN UNLS-5KN-FG |
|---|---|---|---|
| 定格容量 | 1 kN | 2 kN | 5 kN |
| 定格出力 | 約 1 mV/V | ||
| 許容過負荷 | 150% R.C. | ||
| ゼロバランス | ±10% R.O. | ||
| 非直線性 | UNLS：0.5% R.O. 以下 UNLS-FG：1.0% R.O. 以下 | ||
| ヒステリシス | UNLS：0.3% R.O. 以下 UNLS-FG：0.5% R.O. 以下 | ||
| 繰返し性 | 0.1% R.O. 以下 | ||
| 補償温度範囲 | 0 ～ ＋50℃ | ||
| 許容温度範囲 | 0 ～ ＋60℃ | ||
| 零点の温度影響 | 0.5% R.O./10℃ 以下 | ||
| 出力の温度影響 | 0.5% R.O./10℃ 以下 | ||
| 入力端子間抵抗 | 約 350 Ω | ||
| 出力端子間抵抗 | 約 350 Ω | ||
| 推奨印加電圧 | 2.5 V | ||
| *大印加電圧 | 5 V | ||
| 絶縁抵抗(DC50V) | 1000 MΩ 以上 | ||
| ケーブル | φ3 4芯シールドケーブル 2 m 先端柳線 | ||
| ロードセル材質 | ステンレス | ||
| 定格負荷でのたわみ | 0.020 mm | 0.025 mm | 0.040 mm |
| 固有振動数 | 85 kHz | 98 kHz | 102 kHz |
| 重量 | UNLS:20 g UNLS-FG:35 g | ||
| RoHS指令 | 2011/65/EU (EU)2015/863 | ||
配線図

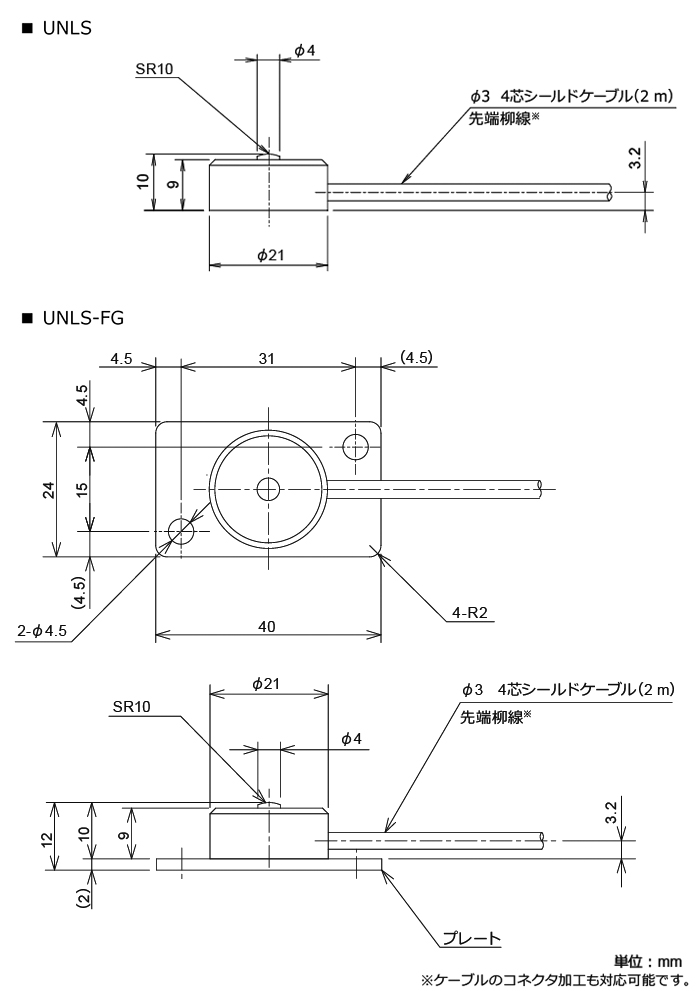

外形寸法
ダウンロード
製品カタログ（PDF） | UNLSカタログ(771 KB) | 日 | 英 | |
|---|---|---|---|---|
取扱説明書（PDF） | UNLSマニュアル(2 MB) | 日 | 英 | |
2D | DXF | |||
| UNLS外観図_DXF(28 KB) | 日 | |||
| UNLS FG外観図_DXF(29 KB) | 日 | |||
| UNLS外観図_PDF(84 KB) | 日 | |||
| UNLS FG外観図_PDF(79 KB) | 日 | |||
3D | STEP | |||
| UNLS外観図_STEP(102 KB) | 日 | |||
| UNLS FG外観図_STEP(128 KB) | 日 | |||
サポートツール | ||||
ソフトウェア | ||||
取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
