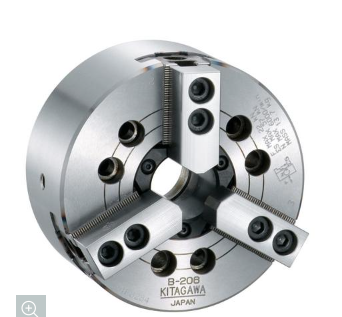

中空パワーチャック B-200シリーズ
世界が認めたスタンダードチャック
B-200シリーズ
ウェッジタイプで大きな貫通穴
強力な把握力
高速回転にも対応
＊ＣＥ対応品
この製品のカタログをダウンロード
【重要】以下の仕様表に記載されている許容*大入力、許容静的把握力は外径把握のときのものです。 注) 3DデータはParasolid、STEPともに爪の位置が開端(UC)、閉端(OC) の2種類を含んでいます。製品仕様
内径把握で使用されるときには、入力は許容*大入力の1/2以下でご使用ください。型 式 B-204 B-205 B- 206 B-208 貫通穴径(mm) 26 33 45 52 把握径(mm) *大 110 135 169 210 *小 7 12 16 13 ジョーストローク直径(mm) 5.4 5.4 5.5 7.4 プランジャストローク(mm) 10 10 12 16 許容*大入力(kN) 14 17.5 22 34.8 *大静的把握力(kN) 28.5 36 57 86 許容*高回転速度(min-1) 8000 7000 6000 5000 慣性モーメント(kg・m2) 0.007 0.018 0.058 0.17 質量(kg)(標準ソフトジョー付) 4 6.7 11.9 22.3 適合シリンダ F0933H F0933H S1246 S1552 適合ソフトジョー
注意) ジョー取付ボルトは付属していません標準爪･高爪 標準爪･高爪 標準爪･高爪 標準爪･高爪 適合ハードジョー
注意) ジョー取付ボルトは付属していませんHB04N1 HB04N1 HB06A1
HB06B1HB08A1 外形図 2D PDF
TIF
DXF
DWG
3D Parasolid
STEP
型 式 B-210 B-212 B- 215 貫通穴径(mm) 75 91 100 把握径(mm) *大 254 304 381 *小 31 34 50 ジョーストローク直径(mm) 8.8 10.6 10.6 プランジャストローク(mm) 19 23 23 許容*大入力(kN) 43 55 98 *大静的把握力(kN) 111 144 249 許容*高回転速度(min-1) 4200 3300 2800 慣性モーメント(kg・m2) 0.315 0.738 2.2 質量(kg) (標準ソフトジョー付) 34.5 55.3 116 適合シリンダ S1875 S2091 F2511H 適合ソフトジョー
注意) ジョー取付ボルトは付属していません標準爪 ･高爪 標準爪･高爪 標準爪･高爪 適合ハードジョー
注意) ジョー取付ボルトは付属していませんHB10A1 HB12N1 HB15N1 外形図 2D PDF TIF DXF DWG 3D Parasolid STEP
