日本Kitagawa北川卡盘 B-212
发布时间：2024-07-05

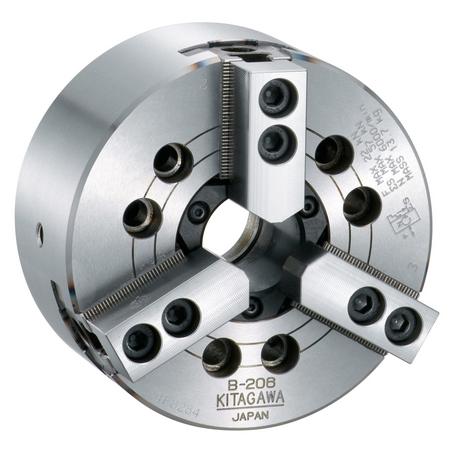

中空パワーチャック B-200シリーズ
世界が認めたスタンダードチャック
B-200シリーズ
ウェッジタイプで大きな貫通穴
強力な把握力
高速回転にも対応
＊ＣＥ対応品
この製品のカタログをダウンロード
【重要】以下の仕様表に記載されている許容*大入力、許容静的把握力は外径把握のときのものです。製品仕様
内径把握で使用されるときには、入力は許容*大入力の1/2以下でご使用ください。型 式 B-204 B-205 B- 206 B-208 貫通穴径(mm) 26 33 45 52 把握径(mm) *大 110 135 169 210 *小 7 12 16 13 ジョーストローク直径(mm) 5.4 5.4 5.5 7.4 プランジャストローク(mm) 10 10 12 16 許容*大入力(kN) 14 17.5 22 34.8 *大静的把握力(kN) 28.5 36 57 86 許容*高回転速度(min-1) 8000 7000 6000 5000 慣性モーメント(kg・m2) 0.007 0.018 0.058 0.17 質量(kg)(標準ソフトジョー付) 4 6.7 11.9 22.3 適合シリンダ F0933H F0933H S1246 S1552 適合ソフトジョー
注意) ジョー取付ボルトは付属していません標準爪･高爪 標準爪･高爪 標準爪･高爪 標準爪･高爪 適合ハードジョー
注意) ジョー取付ボルトは付属していませんHB04N1 HB04N1 HB06A1
HB06B1HB08A1
