SR90シリーズ
TOP > 製品紹介 > ディジタル調節計 > ディジタル調節計 > SR90シリーズ
マルチ入力（熱電対、測温抵抗体、ｍV）の汎用調節計です。 加熱冷却二出力制御（オプション）選択できます。 イベント出力（オプション）選択できます。 ヒータ断線警報（オプション）選択できます。 アナログ出力（オプション）選択できます。 通信機能（オプション）選択できます。 IP66相当の防塵防適構造です。
製品仕様
■仕様
入力種類
マルチ入力
熱電対：14種類
測温抵抗体：2種類
電圧（ｍV)：6種類
電圧（V)入力：6種類
電流（ｍA)入力：2種類
表示精度：±0.3％FS+1digit
基準接点補償精度
周囲温度：18～28℃：±1℃
表示更新周期：0.25秒
調節：オートチューニング機能付エキスパートPID
出力種類
接点：1a 240V AC 2A(抵抗負荷）
電流：4～20mA DC 負荷抵抗：600Ω以下
SSR駆動電圧：12V±1.5V DC 30ｍA以下
電圧：0～10V DC 負荷電流：2ｍA以下
オプション
調節出力2：接点、電流、SSR駆動電圧、電圧
イベント出力：2点 １a 240V AC １A（抵抗負荷）
ヒータ断線：1点 30A、50A CT付属
アナログ出力：1点 0～10ｍV、4～20ｍA、0～10V
外部制御入力：1点
通信機能：RS-485、RS-232
（外部制御入力と通信機能は排他選択）
■一般仕様
電源
100～240V±10％ AC 50/60Hz
24V AC/DC (SR91)
消費電力
SR91：
100～240V AC 11VA以下
24V AC 7VA以下 24V DC 6W以下
SR92、SR93、SR94：
100～240V AC 15VA以下
使用環境条件
-10～50℃
90％RH以下（結露なきこと）

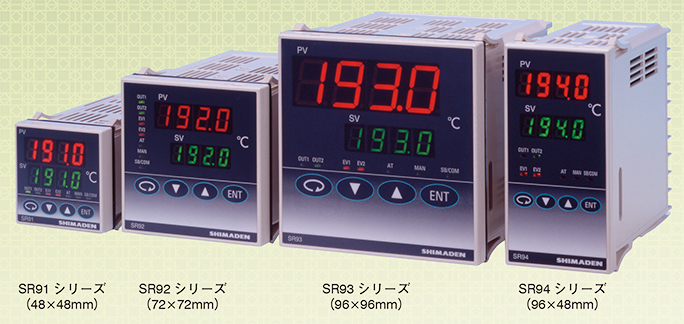

外形寸法
SR91：H48×W48×D111ｍｍ（パネル内奥行100ｍｍ）
SR92：H72×W72×D111ｍｍ（パネル内奥行100ｍｍ）
SR93：H96×W96×D111ｍｍ（パネル内奥行100ｍｍ）
SR94：H96×W48×D111ｍｍ（パネル内奥行100ｍｍ）
重量
SR91：約170ｇ
SR92：約280ｇ
SR93：約330ｇ
SR94：約240ｇ
