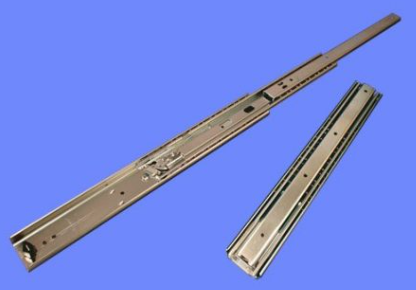

议价 日本Accuride滑轨C3407-28AL
发布时间：2023-05-12
议价 日本Accuride滑轨C3407-28AL
尺寸列表
| 产品编号 | 长度 | 旅行 | 负载能力 （N） | 负载能力（公斤） | 。.DXF | IGS | 直通式处理 |
|---|---|---|---|---|---|---|---|
| C3407-12AL | 304.8 | 330.0 | 970.0 | 98.9 | |||
| C3407-14AL | 355.6 | 381.0 | 988.0 | 100.7 | |||
| C3407-16AL | 406.4 | 432.0 | 1000.0 | 102.0 | |||
| C3407-18AL | 457.2 | 483.0 | 1000.0 | 102.0 | |||
| C3407-20AL | 508.0 | 533.0 | 990.0 | 101.0 | |||
| C3407-22AL | 558.8 | 584.0 | 970.0 | 98.9 | |||
| C3407-24AL | 609.6 | 635.0 | 945.0 | 96.4 | |||
| C3407-26AL | 660.4 | 686.0 | 920.0 | 93.8 | |||
| C3407-28AL | 711.2 | 737.0 | 890.0 | 90.9 | |||
| C3407-30AL | 762.0 | 787.0 | 860.0 | 87.7 |
1. 润滑油：JX Nippon Oil & Energy Co.， Ltd.， Epinok APP 箭头视图 （S： 1/1）
数 材料 表面处理 ① SPCC t=2.0 电镀锌（光泽铬酸盐） ② SPCC t=1.524 电镀锌（光泽铬酸盐） ③ SPCC t=1.8 电镀锌（光泽铬酸盐） ④ SECC t=0.6 - ⑤ 碳钢球φ3/16” - 整体视图
言论
2. 滑块的厚度由钢球
3在指定点测量。 安装螺钉采用M4绑带或桁架机螺钉
4. 拔出时断开杆自由，推开时自由，手动松开
抽屉构件5。 左右滑块相同（但是，断开杆的释放方向相反）尺寸列表
产品编号 长度 旅行 负载能力 （N） 负载能力（公斤） 。.DXF IGS 直通式处理 C3407-12AL 304.8 330.0 970.0 98.9 C3407-14AL 355.6 381.0 988.0 100.7 C3407-16AL 406.4 432.0 1000.0 102.0 C3407-18AL 457.2 483.0 1000.0 102.0 C3407-20AL 508.0 533.0 990.0 101.0 C3407-22AL 558.8 584.0 970.0 98.9 C3407-24AL 609.6 635.0 945.0 96.4 C3407-26AL 660.4 686.0 920.0 93.8 C3407-28AL 711.2 737.0 890.0 90.9 C3407-30AL 762.0 787.0 860.0 87.7
