日本武藤工業MUTOH旋转编码器NH-10800

軸にそのまま装着できる中空軸形状。
シャフトエンコーダのようにカップリングの必要もなく装置にフィットした形で取り付けられ、軸回転を高精度に読み取ります。
測長用、角度用に多彩なラインアップを用意。
測長用は機械の回転軸に合わせて、大・中・小・超小型の6種類を用意。角度用には60進法で30秒／1分／5分の高分解能を備えた3機種を用意しています。
取り付けが簡単で堅牢な設計。
中空軸の採用でスペースを取らず、コンパクトなシステム設計が可能です。また外部のほこりを寄せつけない堅牢なケーシングで保護され、過酷な環境にも耐えられる設計。あらゆる用途に幅広くお使いいただけます。

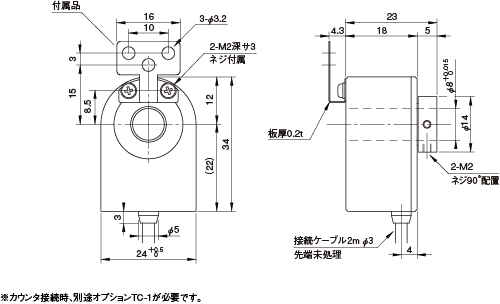

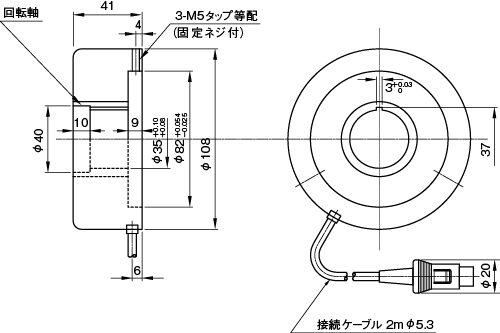

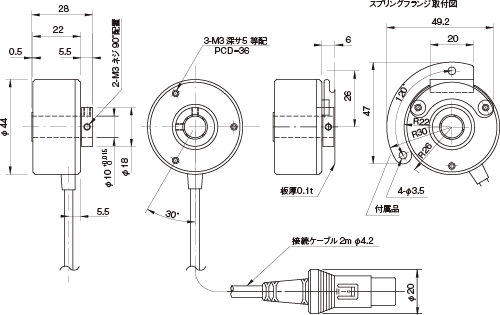

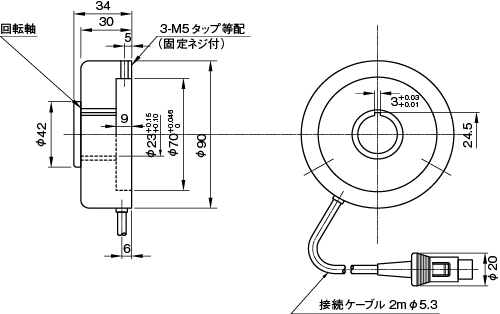

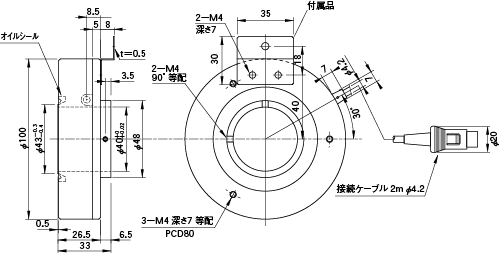

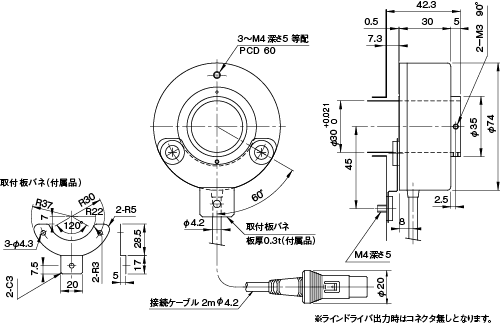

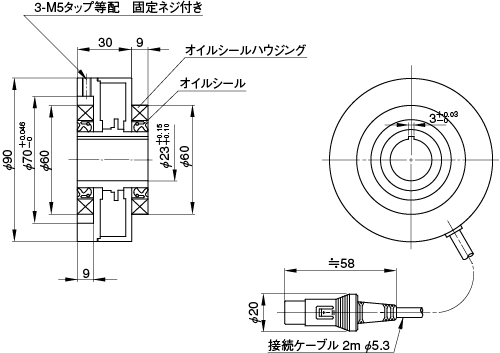

機種名	測長用
	UN	MH	S	NS	C	NB	O

軸内径	φ8	φ10	φ23 （＋0.15／＋0.10）	φ30	φ35 （＋0.15／＋0.10）	φ40 （＋0.02／0）	φ23
パルス数	50 100 125 360 1,000 2,000	100 200 250 300 360 400 500 600 800 1,000 1,024 1,200 1,500 1,800 2,000	100 600	180 200 360 400 500 600 1,000 1,800 2,000 4,000 5,000 5,400 9,000	100 500	150 200 500	100 600
電源	DC4.5～13V （24Vオプション）		DC4.5～26V	DC4.5～13V （24Vオプション）	DC4.5～26V	DC4.5～13V	DC4.5～26V
出力信号相	A、B、Z相	A、B相
出力形態	オープンコレクタ		V：コンプリメンタリ C：オープンコレクタ（オプション）	電圧出力プルアップ抵抗2.2kΩ（オープンコレクタ／オプション）（ラインドライバ／オプション）	V：コンプリメンタリ C：オープンコレクタ（オプション）	オープンコレクタ	V：コンプリメンタリ C：オープンコレクタ（オプション）
許容回転数	3,000min^−1 ※1	6,000min^−1 ※1	700min⁻¹	1,000min^−1 ※1	700min⁻¹	1,000min^−1 ※1	700min⁻¹
起動トルク	5×10⁻³N・m		50×10⁻³N・m	58.8×10⁻³N・m	80×10⁻³N・m	50×10⁻³N・m	250×10⁻³N・m
質量（ケーブル含む）	70g	200g	400g	400g	600g		500g
伝送距離	15m以下
出力ケーブル	2mφ3 （先端未処理）	2mφ4.2 （DIN8Pコネクタ付き）	2mφ5.3 （DIN8Pコネクタ付き）	2mφ 4.2（DIN8Pコネクタ付き）	2mφ5.3 （DIN8Pコネクタ付き）	2mφ4.2 （DIN8Pコネクタ付き）	2mφ5.3 （DIN8Pコネクタ付き）
オプション	TC-1	ー

※1　機械的数値です。応答周波数はUNは50kHz、MH／NS／NB／NH-10800は100kHzとなります。

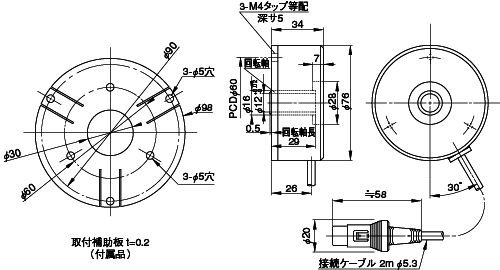

機種名	角度用

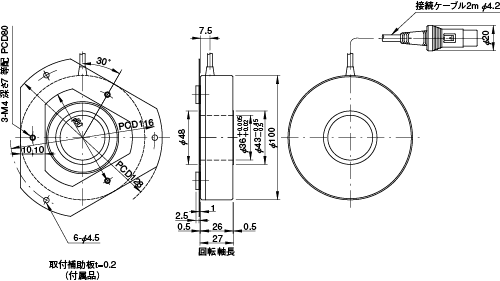

	A	NH-10800

軸内径	φ12	φ36
パルス数	2,160 5,400	10,800
電源電圧	DC4.5～26V	DC4.5～13V
出力信号相	A、B相
出力方式	電圧出力（コンプリメンタリ）	電圧出力プルアップ抵抗2.2KΩ
許容回転数	200min⁻¹	1,000min^−1 ※1
起動トルク	50×10⁻³N・m	40×10⁻³N・m
質量	400g	520g
伝送距離	15m以下
出力ケーブル	2mφ5.3 （DIN8Pコネクタ付き）	2mφ4.2 （DIN8Pコネクタ付き）
オプション	ー
