IR-S型赤外線式火炎検出器

制御システム

概要

「IR-S 型赤外線式火炎検出器」は、ボイラ燃料の多様化と低 NOx（窒素酸化物）運転にも対応可能であり、「検出の信頼性」「保守性」「経済性」にも優れた高感度タイプの赤外線式火炎検出器です。

IR-S 型赤外線式火炎検出器は、火炎光をライトガイド（光ファイバ）によって赤外線センサ（半導体素子）に伝送し、赤外線強度の「平均値」と「変化分」を検出することで、バーナ火炎と炉壁の赤熱による赤外線量とを識別し、バーナ着火ゾーンの火炎ゆらぎを検出します。

低輝度火炎の検出感度を有しておりダイナミックレンジが広く、ガス、重油、石炭など各種燃料への適用が可能です。

特長

高感度設計

センサの輝度感度は高感度でバーナ火炎を安定に検出。未着火ゾーンを透して火炎を検出します。

検出範囲拡大

緩慢燃焼から高輝度炎まで安定検出します。また現場センサの感度調整が不要です。

優れたメインテナンス性

ボールレンズの採用により、ボイラ通常運転時のセンサー窓の清掃は不要となっています。

長寿命センサ

センサー回路には長寿命の赤外線センサー素子を採用しています。

盤面数の削減

デテクタユニットは省スペース設計とし、盤1面で40コーナーを収容できます。

システム構成

火炎検出盤

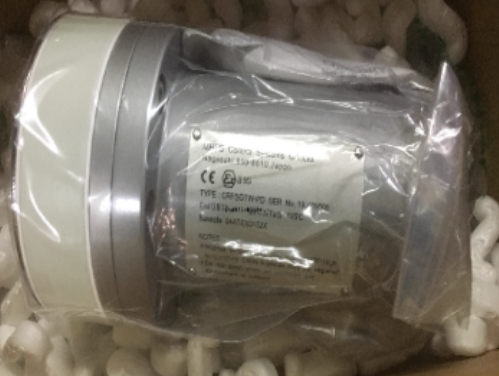

フレームデテクタ本体

重油バーナの例

重油バーナの場合、次のような例となります。

仕様

センサ本体

センサ本体の仕様は下記の通りとなります。

防爆構造		耐圧防爆構造=ExdⅡBT4
寸法	全長	任意
寸法	ガイドパイプ	50A（40A）
検出波長		500～1100nm

許容温度	デテクタヘッド部	温度200℃以下とする
冷却空気	温度	60℃以下
	圧力	炉内圧+1.5kPa以上
	流量	1本当たり1.0Nm³/min以上（ファン容量については、引抜き点検時を考慮し、1本当たり1.5Nm3/minで計画のこと）

火炎検出器盤

火炎検出器盤の仕様は下記の通りとなります。

標準構造		屋内閉鎖自立型、前背面扉付
寸法		2,300mm（H）×810mm（W）×800mm（D）
構成		フレームデテクタユニット電源ユニット（2重化）端子台ユニット
出力信号	火炎あり	1a
	輝度レベル低	1a
	電源喪失	1b
	接点容量	AC/DC 48V、1.25A
周囲温度		0～+50℃

換装工事

従来の火炎検出器を換装する場合は、ボイラ本体の設備等を流用することができます。

機器名称	既設火炎検出方式
機器名称	UV型	IR型
センサ本体	換装	換装
火炎検出器盤	換装	換装
センサケーブル	流用	換装
ガイドパイプ	流用	流用
冷却空気配管	流用	流用
冷却空気ファン	流用	流用
