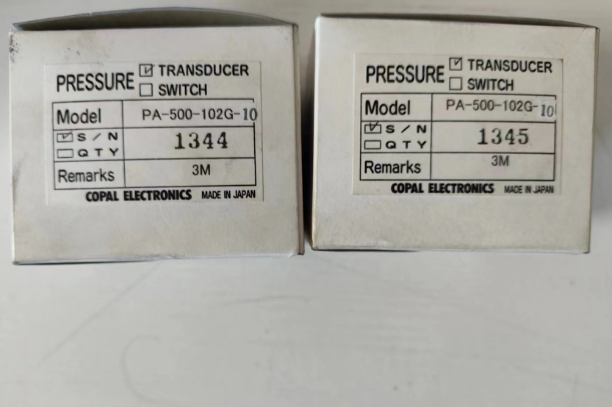

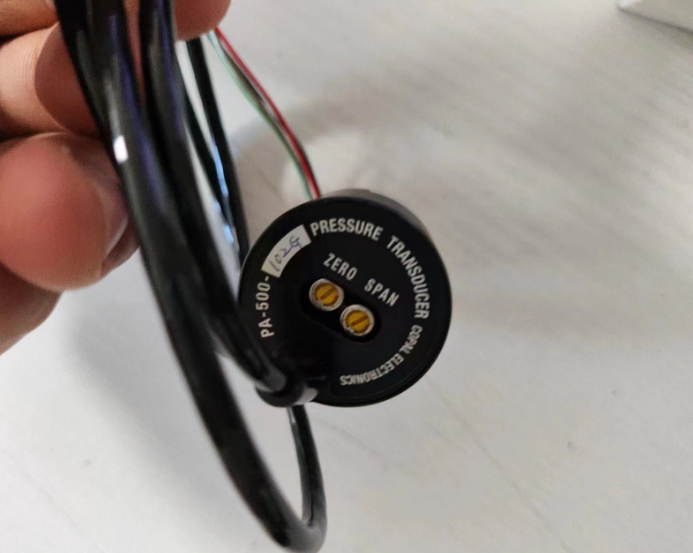

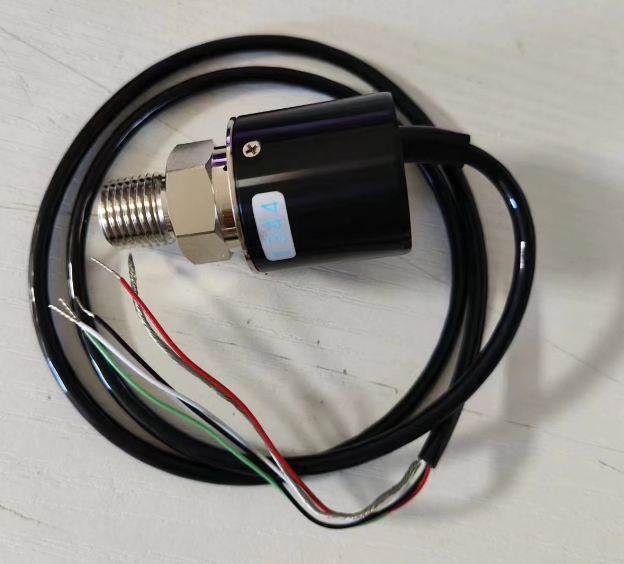

日本科宝COPAL压力传感器PA-500-102G-10
日本科宝COPAL压力传感器PA-500-102G-10
液圧にも対応可能
Features
回路内蔵により高出力（1 〜 5 V）
温度補償機能内蔵（0 〜 50 °C）
液体・気体の両用タイプ（ゲージ圧）
シリーズ名 定格圧力 101：0 ~ 9.81 kPa {0 ~ 0.1 kgf/cm2} 指示方式 G：ゲージ圧 温度特性 06：± 0.06 % F.S./°C型式表示
PA-500- 501 D -06
501：0 ~ 49.0 kPa {0 ~ 0.5 kgf/cm2}
102：0 ~ 98.1 kPa {0 ~ 1 kgf/cm2}
352：0 ~ 343 kPa {0 ~ 3.5 kgf/cm2}
502：0 ~ 490 kPa {0 ~ 5 kgf/cm2}
103：0 ~ 981 kPa {0 ~ 10 kgf/cm2}
V：ゲージ圧（負圧）
10：± 0.1 % F.S./°C

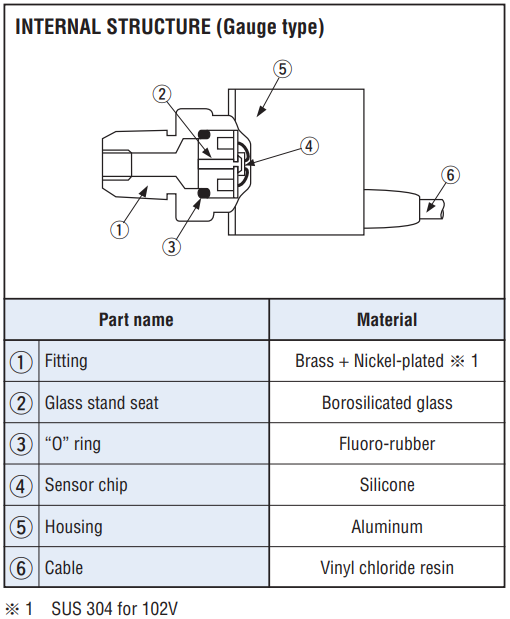

標準仕様
特記ない場合、周囲温度25±5 °C、駆動電圧12 V DC で規定します。
| 形（指示方式） | ゲージ圧、ゲージ圧(負圧) |
|---|---|
| 適用媒体 | 非腐食性気体／非腐食性液体 |
| 動作温度 | − 20 ~ 80°C |
| 補償温度 | 0 ~ 50°C |
| 動作湿度 | 35 ~ 85%RH（結露ないこと） |
| 保存温度 | −20 ~ 80°C（大気圧、湿度65 %RH 以下） |
| 絶縁抵抗 | 100 MΩ minimum (500 V DC) |
| 耐電圧 | 500 V DC, 60 s（リーク電流1 mA 以下） |
| 圧力ポート | R1/4(PT 1/4)、G 1/4 (PT 1/4) |
| 質量 | Approx. 85g |
| 駆動電圧 | 12 ~ 24 ± 10 % |
| リップル含有率 | 10 % (P-P) maximum |
| 消費電流 | 20 mA maximum |
アナログ出力
圧力レンジ 101G 501G 102G 352G 502G 103G 102V 出力電圧 1 ~ 5 V ゼロ電圧 1 ± 0.04 V(at 25 °C) スパン電圧 4 ± 0.04 V(at 25 °C) 出力電流 1 mA max. (Load resistance 5 kΩ min.) 直線性/ヒステリシス ± 0.5%F.S. ± 0.3%F.S. ± 0.5%F.S. 温度特性/ZERO
0 ~ 50 °C
(Reference temp.: 25 °C) ± 0.1%F.S./°C ± 0.06/0.1%F.S./°C 温度特性/SPAN
0 ~ 50 °C
(Reference temp.: 25 °C)± 0.1 %F.S./°C ± 0.06/0.1 %F.S./°C 駆動電圧変動 ± 0.1V maximum 応答速度 Approx. 1 ms 環境特性
試験項目 試験方法（条件 25 ± 5 °C） 変動量 振動 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2,
3 directions for 2 hours eachゼロ電圧／スパン電圧 それぞれ*大 ± 1 %F.S. 衝撃 981 m/s2, 3 directions for 3 times each 圧力サイクル 0 ~ Rated pressure, 106 cycles 耐湿性 40 °C, 90 ~ 95 %RH, 240 hrs. 外形寸法図
内部電気回路
