日本三木MIKIPULLEY调速轮AK-124-MA-14N

发布时间：2024-07-15

日本三木MIKIPULLEY调速轮AK-124-MA-14N

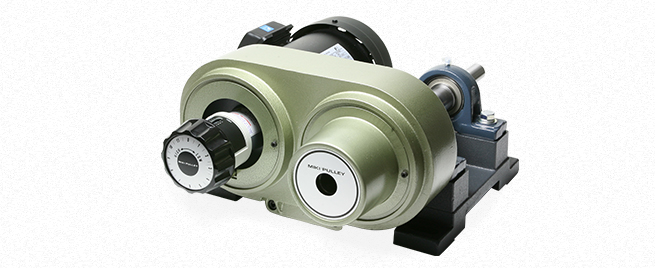

PDC Models

>> Local Site

ダウンロード

PDC Models Specifications

PDC

[Specifications1]

Model	Motor output[kW]	Poles	Power supply Voltage[V]/Frequency[Hz]	Speed change ratio	Speed changer in use		Belt model in use	Mass[kg]
Model	Motor output[kW]	Poles	Power supply Voltage[V]/Frequency[Hz]	Speed change ratio	Motor side speed changer model	Machine side speed changer model	Belt model in use	Mass[kg]
PDC-02N	0.2	4	3-phase 200/50、200・220/60	1:4	AK-90-MA-11	PE-106-MA-12H	1022V220S	20.5
PDC-04N	0.4	4	3-phase 200/50、200・220/60	1:3.5	AK-124-MA-14N	PE-124-MA-15H	1422V270S	29.5
PDC-07N	0.75	4	3-phase 200/50、200・220/60	1:4	AK-140-MA-19N	PE-155-MA-18H	1422V270S	40
PDC-15N	1.5	4	3-phase 200/50、200・220/60	1:4	AK-155-MA-24N	PE-185-MA-22H	1922V298S	58
PDC-22N	2.2	4	3-phase 200/50、200・220/60	1:4.5	AK-185-MA-28N	PE-216-MA-25H	2322V364S	71.5
PDC-37N	3.7	4	3-phase 200/50、200・220/60	1:3	AK-216-MA-28N	PE-216-MA-30H	2322V396S	88

※Totally enclosed fan cooled motors in conformance with JIS C 4210 for 0.2kW･0.4kW motors, and JIS C 4213 for motors over 0.75 kW.

[Specifications2]

Model	Output shaft rotation speed [min^-1]&Output shaft torque[N･m]
	50Hz		60Hz
	Output shaft rotation speed[min^-1]	Output shaft torque[N･m]	Output shaft rotation speed[min^-1]	Output shaft torque[N･m]
PDC-02N	500～2000	3～0.6	600～2400	2.4～0.5
PDC-04N	720～2520	3.6～1	870～3050	2.9～0.8
PDC-07N	600～2400	9.2～2.4	720～2880	7.5～2
PDC-15N	500～2000	19～5.4	600～2400	15～4.3
PDC-22N	500～2250	28～8.2	600～2700	22～6.6
PDC-37N	780～2350	40～11	940～2820	32～8.8

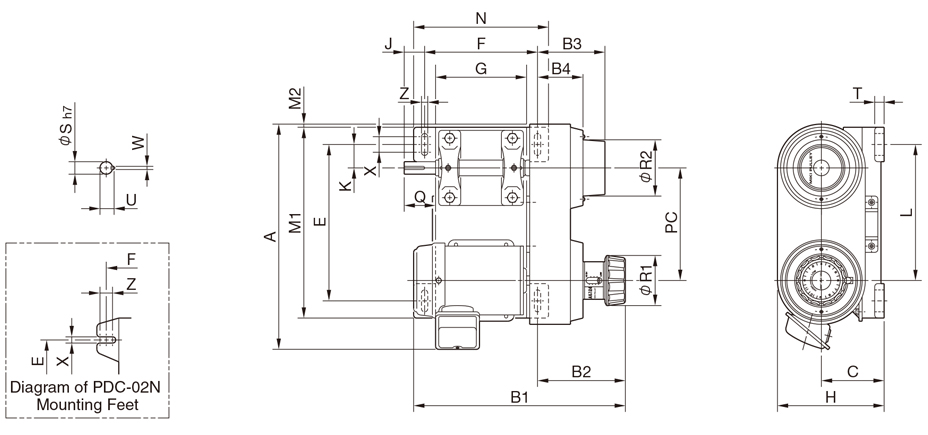

[Dimensions]

Unit [mm]

Model	PDC-02N	PDC-04N	PDC-07N	PDC-15N	PDC-22N	PDC-37N
A	322	398	396	433	513	557
B₁	347	376	425	485	570	580
B₂	137	154	165	195	230	240
B₃	86	117	145	165	200	210
B₄	51	80	75	105	130	140
C	95	110	120	130	140	152
E	240	280	290	320	390	390
F	180	200	240	270	320	320
G	150	160	200	230	280	280
H	165	185	210	235	264	276
J	45	40	65	65	80	85
K	35	42	58	67	64	64
L	198	242	230	249	294	309
M₁	300	340	350	380	450	450
M₂	0	3	3	8	31	31
N	200	240	280	310	360	360
PC	163	200	172	182	230	247
Q	60	60	85	85	100	105
R₁	70	86	86	86	86	86
R₂	90	100	110	121	150	150
T	15	15	20	20	20	20
X	11	28	25	25	25	25
Z	10	12	15	15	15	15
S	20	20	25	25	30	30
U	22.5	22.5	28	28	33	33
W	6	6	8	8	8	8
