日本ANYWIRE爱霓威亚端子台A20SB-16USD
特長
A40PB
高速ラインと低速ラインが１つで
AnyWire DBデジタル入出力ターミナルシリーズは、Bit-BusとWord-Bus製品の2タイプがあります。 Bit-Busでは、1ビット単位にアドレスが設定できWord-Busでは16点単位の設定となります。高速性を要求される場合にはBit-Busの製品を高速性が特に必要ない場合はWord-Bus製品を接続すれば、1つのラインで優先順位をつけた制御が可能です。
コストダウン＆省スペース
AnyWireシステムの導入により、省配線・省工数・省スペース化が可能。
T分岐、マルチドロップ、ツリーなどレイアウトフリー
圧接コネクタで簡単ワンタッチ接続
ケーブルフリー（市販キャプタイヤケーブル使用可能）
I/O点数*大2560点(*大接続128台)
高速128点が0.85ms
*大接続距離1,000m
異常検知RAS機能搭載
AnyWire DBシリーズの優位性
AnyWire DBシリーズの基本構造であるDual-Busシステムは、
Bit-BusでのビットON/OFF制御
Word-Busでのアナログ、パラメータデータ伝送の２つの異なる目的のデータ伝送を、ひとつの伝送ルートで可能にしました。
高効率のAnyWire DBシリーズは、低速伝送クロックながら、高い実行伝送速度を持っています。
Bit-Busは*大512点、Word-Busは*大2048点の制御が可能です。
A40PB-□□U Bit-Bus NPNデジタル出力ターミナル仕様
| 種類 | NPNオープンコレクタ出力 | |||
|---|---|---|---|---|
| 接続 | 丸型標準端子台 | |||
| 点数 | 4点 | 8点 | 16点 | 32点 |
| 型式 | A40PB-04U | A40PB-08U | A40PB-16U | A40PB-32U |
| 接続ケーブル | 伝送ケーブル：撚芯0.75～2.1mm2 I/Oケーブル ：撚芯0.32～2.1mm2 適合圧着端子：丸端子、Y端子 外径6mm以下、穴径3.2mm | |||
| *大消費電力 | 0.3W | 0.5W | 0.8W | 1.2W |
| 占有データ | 4ビット | 8ビット | 16ビット | 32ビット |
| 外形寸法[mm] | 65×40×60 | 100×40×60 | 140×40×60 | 190×40×60 |
| 質量 | 90g | 130g | 180g | 240g |
| 標準価格 | 15,400 | 19,800 | 30,800 | 57,200 |
A40PB-□□U-1 Bit-Bus NPNデジタル出力ターミナル仕様
| 種類 | NPNオープンコレクタ出力 | |||
|---|---|---|---|---|
| 接続 | 丸型ねじアップ端子台 | |||
| 点数 | 4点 | 8点 | 16点 | 32点 |
| 型式 | A40PB-04U-1 | A40PB-08U-1 | A40PB-16U-1 | A40PB-32U-1 |
| 接続ケーブル | 伝送ケーブル：撚芯0.75～2.1mm2 I/Oケーブル ：撚芯0.32～2.1mm2 適合圧着端子：丸端子、Y端子 外径6mm以下、穴径3.2mm | |||
| *大消費電力 | 0.3W | 0.5W | 0.8W | 1.2W |
| 占有データ | 4ビット | 8ビット | 16ビット | 32ビット |
| 外形寸法[mm] | 65×40×60 | 100×40×60 | 140×40×60 | 190×40×60 |
| 質量 | 110g | 165g | 225g | 305g |
| 標準価格 | 17,000 | 21,800 | 33,900 | 63,000 |
A40PB-□□U(-1) 共通仕様
| 使用電源電圧 | DC24V+15%～-10% |
|---|---|
| 出力仕様 | オープンコレクタ出力 出力ON電流:200mA max/1回路, 残留電圧：1V max, 漏れ電流：0.1mA max, 耐電圧：30V |
| 通信表示 | LED（同期信号により点滅） |
| 状態表示 | LED（入力の状態を表示） |
| 伝送方式 | 全４重トータルフレーム・サイクリック方式 |
| 同期方式 | フレーム/ビット同期方式 |
| 伝送手順 | 専用プロトコル（AnyWireBus) |
| 伝送クロック/距離 | 62.5kHz/100m 31.3kHz/200m 15.6kHz/500m 7.8kHz/1000m |
| 接続形態 | バス形式 |
| RAS機能 | 伝送線断線位置検知機能、伝送線短絡検知機能、伝送電源低下検知機能 |
| 使用周囲温度 | 0℃～+55 ℃ (保存温度:-20℃～+75℃) |
| 使用湿度 | 10％～90％ＲＨ （結露なきこと） |
| 雰囲気 | 腐食性ガスや可燃性ガスなきこと |
| 保護等級 | IP20 |

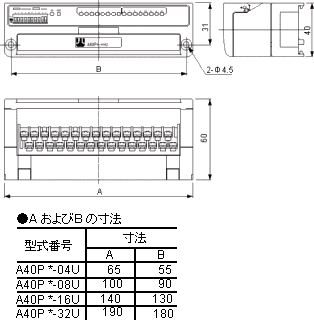

外形寸法図
