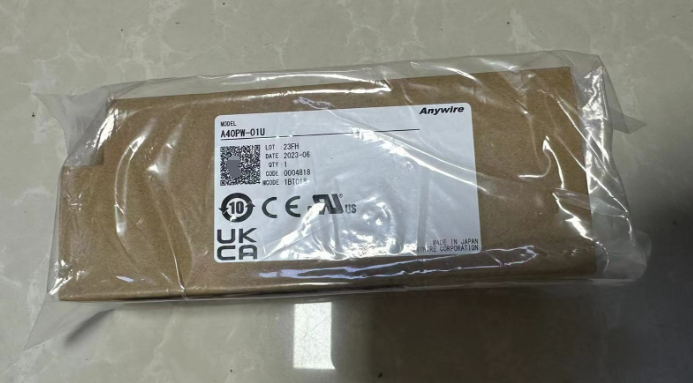

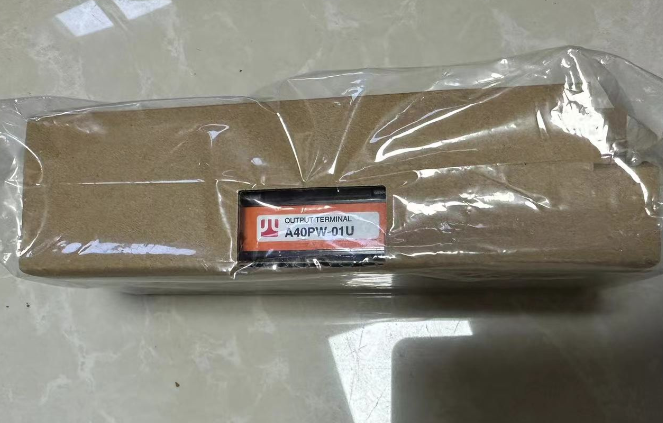

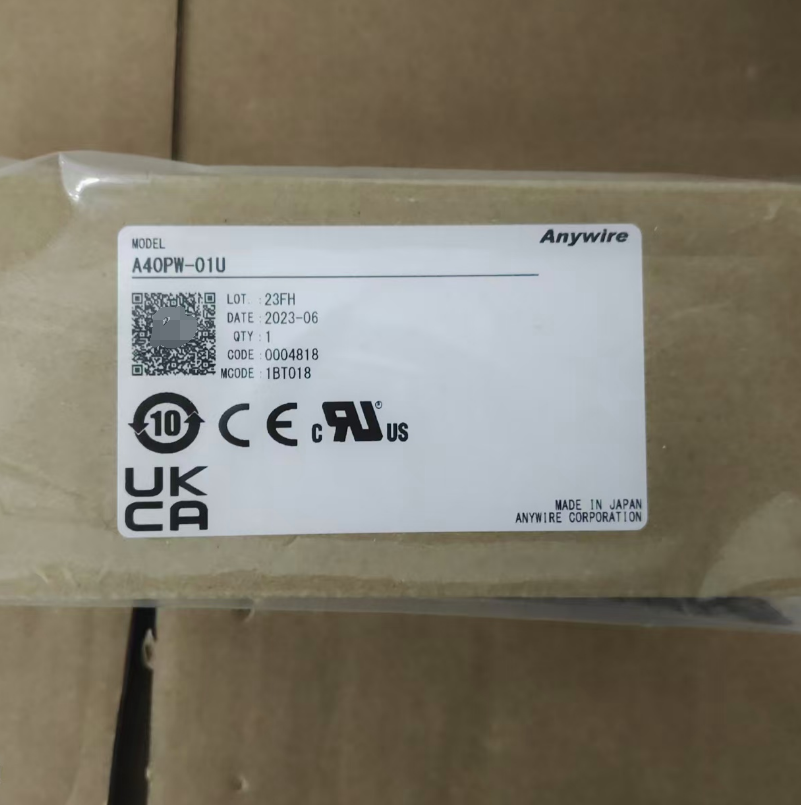

日本AnyWire端子台A40PW-01U-1

AnyWire DBデジタル入出力ターミナルシリーズは、Bit-BusとWord-Bus製品の2タイプがあります。 Bit-Busでは、1ビット単位にアドレスが設定できWord-Busでは16点単位の設定となります。高速性を要求される場合にはBit-Busの製品を高速性が特に必要ない場合はWord-Bus製品を接続すれば、1つのラインで優先順位をつけた制御が可能です。

コストダウン＆省スペース

AnyWireシステムの導入により、省配線・省工数・省スペース化が可能。

T分岐、マルチドロップ、ツリーなどレイアウトフリー
圧接コネクタで簡単ワンタッチ接続
ケーブルフリー（市販キャプタイヤケーブル使用可能）
I/O点数*大2560点(*大接続128台)
高速128点が0.85ms
*大接続距離1,000m
異常検知RAS機能搭載

AnyWire DBシリーズの優位性

AnyWire DBシリーズの基本構造であるDual-Busシステムは、

Bit-BusでのビットON/OFF制御
Word-Busでのアナログ、パラメータデータ伝送の２つの異なる目的のデータ伝送を、ひとつの伝送ルートで可能にしました。

高効率のAnyWire DBシリーズは、低速伝送クロックながら、高い実行伝送速度を持っています。
Bit-Busは*大512点、Word-Busは*大2048点の制御が可能です。

A40PW-□□U Word-Bus NPNデジタル出力ターミナル仕様

種類	NPNオープンコレクタ出力
接続	丸型標準端子台
点数	16点	32点
型式	A40PW-01U	A40PW-02U
接続ケーブル	伝送ケーブル：撚芯0.75～2.1mm2 I/Oケーブル　：撚芯0.32～2.1mm2 適合圧着端子：丸端子、Y端子外径6mm以下、穴径3.2mm
*大消費電力	0.8W	1.2W
占有データ	1ワード	2ワード
外形寸法[mm]	140×40×60	190×40×60
質量	180g	240g
標準価格	30,800	57,200

A40PW-□□U-1 Word-Bus NPNデジタル出力ターミナル仕様

種類	NPNオープンコレクタ出力
接続	ねじアップ端子台
点数	16点	32点
型式	A40PW-01U-1	A40PW-02U-1
接続ケーブル	伝送ケーブル：撚芯0.75～2.1mm2 I/Oケーブル　：撚芯0.32～2.1mm2 適合圧着端子：丸端子、Y端子外径6mm以下、穴径3.2mm
*大消費電力	0.8W	1.2W
占有データ	1ワード	2ワード
外形寸法[mm]	140×40×60	190×40×60
質量	225g	305g
標準価格	33,900	63,000

A40PW-□□U(-1) 共通仕様

使用電源電圧	DC24V+15%～-10%
出力仕様	オープンコレクタ出力出力ON電流:200mA max/1回路, 　残留電圧：1V max, 　漏れ電流：0.1mA max, 　耐電圧：30V
通信表示	LED（同期信号により点滅）
状態表示	LED（入力の状態を表示）
伝送方式	全４重トータルフレーム・サイクリック方式
同期方式	フレーム/ビット同期方式
伝送手順	専用プロトコル（AnyWireBus)
伝送クロック/距離	62.5kHz/100m 31.3kHz/200m 15.6kHz/500m 7.8kHz/1000m
接続形態	バス形式
RAS機能	伝送線断線位置検知機能、伝送線短絡検知機能、伝送電源低下検知機能
使用周囲温度	0℃～+55 ℃ (保存温度:-20℃～+75℃)
使用湿度	10％～90％ＲＨ（結露なきこと）
雰囲気	腐食性ガスや可燃性ガスなきこと
保護等級	IP20

外形寸法図
