日本Tsubaki椿本减速机EWJ35E10R
发布时间：2024-07-20

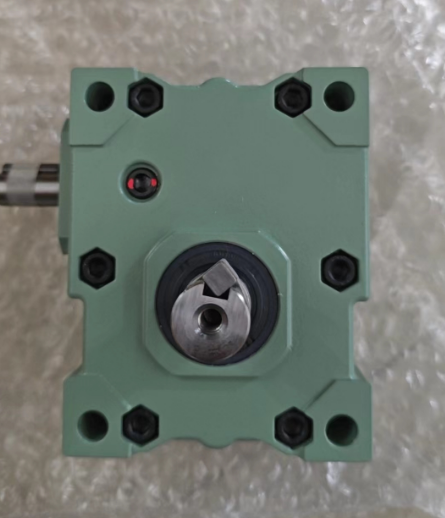

日本Tsubaki椿本减速机EWJ35E10R
ウォームパワードライブ EW/EWM, EWJ/EWJMシリーズ
能力と効率&コストのハイバランスに高精度とコンパクト性を両立。
脚取付を基本とし、出力軸は中実・中空の両タイプをご用意。
中実タイプはカップリング締結やチェーン・ベルト駆動に*適です。
豊富なバリエーションで装置のコンパクト化を可能にします。
エコ&エコ ポイント
【長寿命化で廃棄物排出量低減・トータルコスト削減】
特長
・能力と効率&コストのハイバランス
円筒形ウォームを採用しながら、長年の技術が歯面の伝達能力を極限まで追求し能力と効率・コストを高い次元で融合させたハイバランスウォームです。
・軸上&フランジ取付デザインで装置のシンプル化に貢献します。
・小形～中形サイズを品揃え(心間25～200)。
・モータ付(MR)はトップランナーモータ対応(IE3クラス：プレミアム効率)です。
・SWJシリーズは据付方向自由の専用ケースを採用しています。
製品仕様
EW シリーズ
| ウォームギヤ種類 | 円筒形ウォーム | |
|---|---|---|
| サイズ | 小形～中形 | |
| 心間 80mm～200mm | ||
| 減速比 | 一段減速 | 1/10～1/60 |
| 高減速 | 1/100～1/3600 | |
| トルク | 300～5300 N・m | |
EWJ シリーズ
| ウォームギヤ種類 | 円筒形ウォーム | |
|---|---|---|
| サイズ | 小形 | |
| 心間 25mm～70mm | ||
| 減速比 | 一段減速 | 1/10～1/60 |
| 高減速 | 1/100～1/3600 | |
| トルク | 12～300 N・m | |
構造
EW80～200
本図は代表例です。
EWJ25～42
本図は代表例です。EWJ50～70は構造が若干異なります。
カタログ・取扱説明書
形番表示例
| ・一段減速 | |||||||
| モータ無し | EWJ | 25 | E | 10 | L | ||
| モータ付き | EWJM | 42 | E | 30 | LR | 040 | S |
| EWJMR | 42 | E | 10 | LR | 075 | ||
・高減速 | |||||||
| モータ無し | EWJ | 50 | T | 100 | R-L | ||
| モータ付き | EWJM | 70 | B | 500 | R-L | 020 | S |
| EWMR | 80 | B | 100 | R-L | 075 | ||
| ｜ シリーズ | ｜ サイズ | ｜ 据付勝手 | ｜ 減速比 | ｜ 軸配置 | ｜ モータ容量 | ｜ モータ取扱 | |
| 25 ～ 200 | 解説図 一段減速 高減速 | 10：1/10 ～ 3600：1/3600 | 解説図 一段減速 高減速 | 010：0.1kW ～ 550：5.5kW | 下表参照 |
| シリーズ | 記号の説明 |
|---|---|
| EWJM, EWM | S：標準モータ取付出荷 SB：標準ブレーキ付モータ取付出荷 SX：支給モータ取付出荷 Y：モータお客様にて取付 |
| EWJMR, EWMR | 記号なし：標準モータ取付出荷 B：標準ブレーキ付モータ取付出荷 |
■つばき形番ナビ
