日本anywire端子台A41PW-01U-2
发布时间：2024-07-22
日本anywire端子台A41PW-01U-2
A41PW Word-Bus アナログ出力コンパクトターミナル
A41PW アナログ出力コンパクトターミナルシリーズ
少点数でコンパクトなアナログ出力ターミナル！
各種アナログ信号に対応！
特長
A41PW-J2
マルチ出力アナログ2ch
型式にて標準的なアナログ信号、0～20mA、 4～20mA、 0～5VDC、 1～5VDC、 0～10VDC、±10VDCに対応します。
コストダウン＆省スペース
AnyWireシステムの導入により、省配線・省工数・省スペース化が可能。
T分岐、マルチドロップ、ツリーなどレイアウトフリー
圧接コネクタで簡単ワンタッチ接続
ケーブルフリー（市販キャプタイヤケーブル使用可能）
I/O点数*大2560点(*大接続128台)
高速128点が0.85ms
*大接続距離1,000m
異常検知RAS機能搭載
AnyWire DBシリーズの優位性
AnyWire DBシリーズの基本構造であるDual-Busシステムは、
Bit-BusでのビットON/OFF制御
Word-Busでのアナログ、パラメータデータ伝送の２つの異なる目的のデータ伝送を、ひとつの伝送ルートで可能にしました。
高効率のAnyWire DBシリーズは、低速伝送クロックながら、高い実行伝送速度を持っています。
Bit-Busは*大512点、Word-Busは*大2048点の制御が可能です。
A41PW-J2□□ Word-Bus アナログ出力ターミナル仕様
| 種類 | アナログ出力 | ||||
|---|---|---|---|---|---|
| 接続 | アナログ：e-CONコネクタ／伝送・電源：リンクコネクタ | ||||
| 点数 | 2点 | 2点 | 2点 | 2点 | 2点 |
| 型式 | A41PW-J2A1 | A41PW-J2A2 | A41PW-J2V1 | A41PW-J2V2 | A41PW-J2V3 |
| 出力仕様 | 4-20mA | 0-20mA | 1-5VDC | 0-5VDC | 0-10VDC |
| 入力インピーダンス | 約250Ω | 約250Ω | 10kΩ | 10kΩ | 10kΩ |
| *大消費電力 | 2.1W | 1.4W | |||
| 占有データ | 1～2ワード | ||||
| 外形寸法[mm] | 22×52×79.5 | ||||
| 質量 | 60g | ||||
| 標準価格 | 41,800 | ||||
A41PW-J2□□ 共通仕様
| 使用電源電圧 | DC24V+15%～-10% |
|---|---|
| 通信表示 | LED（同期信号により点滅） |
| 状態表示 | LED（入力の状態を表示） |
| 伝送方式 | 全４重トータルフレーム・サイクリック方式 |
| 同期方式 | フレーム/ビット同期方式 |
| 伝送手順 | 専用プロトコル（AnyWireBus) |
| 伝送クロック/距離 | 62.5kHz/100m 31.3kHz/200m 15.6kHz/500m 7.8kHz/1000m |
| 接続形態 | バス形式 |
| RAS機能 | 伝送線断線位置検知機能、伝送線短絡検知機能、伝送電源低下検知機能 |
| 接続ケーブル | アナログ：e-CON仕様による、 伝送ケーブル：フリー汎用2芯/4芯ケーブル(0.75～1.25mm2) |
| 使用周囲温度 | 0℃～+55 ℃ (保存温度:-20℃～+75℃) |
| 使用湿度 | 10％～90％ＲＨ （結露なきこと） |
| 雰囲気 | 腐食性ガスや可燃性ガスなきこと |
| 保護等級 | IP20 |

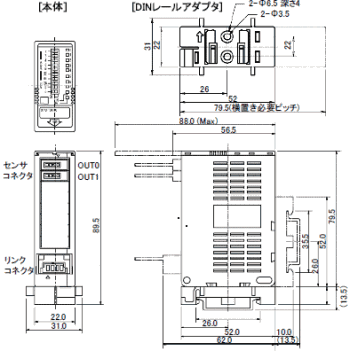

外形寸法図
