日本Tsubaki椿本减速机EWJM70B500R-L020S
发布时间：2024-07-23

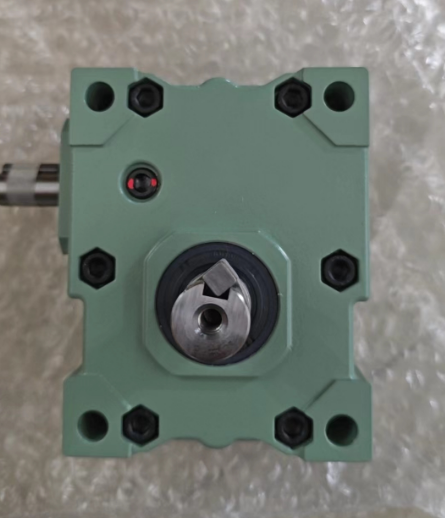

日本Tsubaki椿本减速机EWJM70B500R-L020S
ウォームパワードライブ EW/EWM, EWJ/EWJMシリーズ
能力と効率&コストのハイバランスに高精度とコンパクト性を両立。
脚取付を基本とし、出力軸は中実・中空の両タイプをご用意。
中実タイプはカップリング締結やチェーン・ベルト駆動に*適です。
豊富なバリエーションで装置のコンパクト化を可能にします。
エコ&エコ ポイント
【長寿命化で廃棄物排出量低減・トータルコスト削減】
特長
・能力と効率&コストのハイバランス
円筒形ウォームを採用しながら、長年の技術が歯面の伝達能力を極限まで追求し能力と効率・コストを高い次元で融合させたハイバランスウォームです。
・軸上&フランジ取付デザインで装置のシンプル化に貢献します。
・小形～中形サイズを品揃え(心間25～200)。
・モータ付(MR)はトップランナーモータ対応(IE3クラス：プレミアム効率)です。
・SWJシリーズは据付方向自由の専用ケースを採用しています。
製品仕様
EW シリーズ
| ウォームギヤ種類 | 円筒形ウォーム | |
|---|---|---|
| サイズ | 小形～中形 | |
| 心間 80mm～200mm | ||
| 減速比 | 一段減速 | 1/10～1/60 |
| 高減速 | 1/100～1/3600 | |
| トルク | 300～5300 N・m | |
EWJ シリーズ
| ウォームギヤ種類 | 円筒形ウォーム | |
|---|---|---|
| サイズ | 小形 | |
| 心間 25mm～70mm | ||
| 減速比 | 一段減速 | 1/10～1/60 |
| 高減速 | 1/100～1/3600 | |
| トルク | 12～300 N・m | |
構造
EW80～200
本図は代表例です。
EWJ25～42
本図は代表例です。EWJ50～70は構造が若干異なります。
