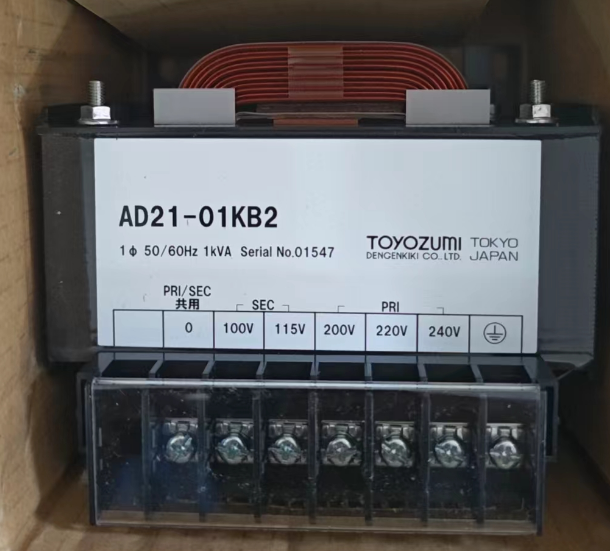

日本TOYOZUMI TOKYO丰澄变压器AD21-01KB2
发布时间：2024-07-27
日本TOYOZUMI TOKYO丰澄变压器AD21-01KB2

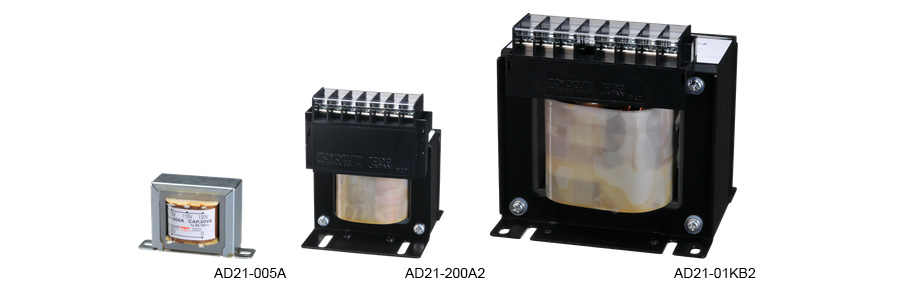

製品情報：AD21シリーズ
単相単巻 200V系/100V系
豊富な容量構成でなお、小型軽量を可能にした電圧変換用のダウントランス
単相 単巻 50/60Hz
耐電圧 AC1.5kV
適用規格 1kVA以下JIS C-6436、1kVA超JIS C-5310/6436
5VA～500VAはA種絶縁（温度上昇60℃以下）、700VA～5kVAはB種絶縁（温度上昇80℃以下）

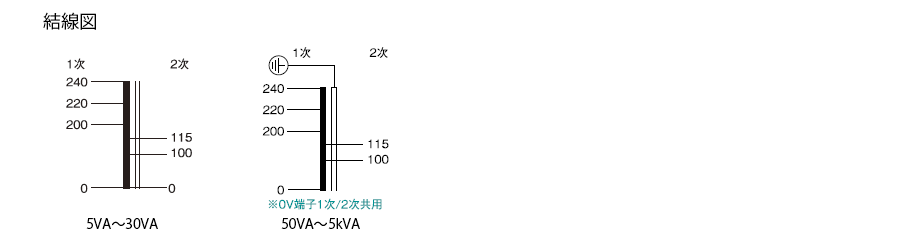

基準電圧：入力200V、出力100V
RoHS指令対象10物質非含有

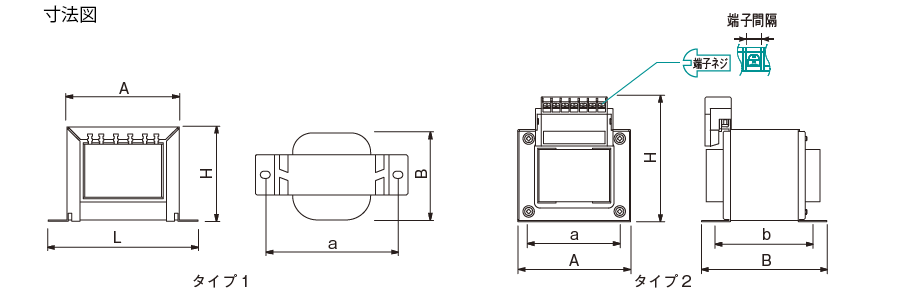

| 品名 | 仕様 | 外形寸法 (mm) | 取付寸法 (mm) | 推奨 取付 ネジ | 端子 ネジ | 端子 間隔 (mm) | 質量 (kg) | 仕様書 | CAD データ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電圧 (V) | 2次電流 (A) | 容量 (VA) | タイプ | A | B | H | L | a | b | |||||||
| AD21-005A | 1次電圧 2次電圧 | 0.05 | 5 | 1 | 43 | 48 | 36 | 63 | 52 | M3 | 0.2 | |||||
| AD21-010A | 0.1 | 10 | 1 | 50 | 52 | 43 | 69 | 60 | M4 | 0.3 | ||||||
| AD21-020A | 0.21 | 21 | 1 | 50 | 55 | 44 | 70 | 60 | M4 | 0.4 | ||||||
| AD21-030A | 0.3 | 30 | 1 | 62 | 58 | 54 | 84 | 74 | M4 | 0.65 | ||||||
| AD21R-050A | 1次電圧 2次電圧 （0V端子共用） | 0.5 | 50 | 1 | 69 | 51 | 59 | 92 | 80 | M4 | 0.6 | DXF | ||||
| AD21-050A2 | 0.5 | 50 | 2 | 68 | 71 | 86 | 45 | 58 | M4 | M3.5 | 6.8 | 0.6 | DXF | |||
| AD21-100A2 | 1 | 100 | 2 | 68 | 81 | 86 | 45 | 68 | M4 | M3.5 | 6.8 | 0.9 | DXF | |||
| AD21-200A2 | 2 | 200 | 2 | 79 | 93 | 94 | 52 | 79 | M4 | M3.5 | 6.8 | 1.7 | DXF | |||
| AD21-300A2 | 3 | 300 | 2 | 88 | 89 | 101 | 78 | 71 | M4 | M3.5 | 6.8 | 2.4 | DXF | |||
| AD21-500A2 | 5 | 500 | 2 | 99 | 112 | 110 | 86 | 94 | M5 | M3.5 | 6.8 | 3.9 | DXF | |||
| AD21-700B2 | 7 | 700 | 2 | 109 | 116 | 111 | 100 | 92 | M5 | M4 | 8.7 | 4.7 | DXF | |||
| AD21-01KB2 | 10 | 1k | 2 | 122 | 111 | 123 | 108 | 86 | M5 | M4 | 8.7 | 5.4 | DXF | |||
| AD21-015KB2 | 15 | 1.5k | 2 | 136 | 120 | 135 | 122 | 92 | M6 | M4 | 8.7 | 7.9 | DXF | |||
| AD21-02KB2 | 20 | 2k | 2 | 157 | 127 | 150 | 110 | 92 | M6 | M4 | 8.7 | 10.5 | DXF | |||
| AD21-03KB | 30 | 3k | 2 | 178 | 140 | 186 | 115 | 94 | M6 | M5 | 13.5 | 14.5 | DXF | |||
| AD21-04KB | 40 | 4k | 2 | 178 | 158 | 186 | 115 | 114 | M6 | M5 | 13.5 | 18.3 | DXF | |||
| AD21-05KB | 50 | 5k | 2 | 178 | 172 | 186 | 115 | 129 | M6 | M5 | 13.5 | 20.8 | DXF | |||
類似のシリーズがあります（一次電圧：単相50/60Hz 200V系 二次電圧：100V以下）
| 品名 | 適合ケース |
|---|---|
| AD21R-050A ※1 AD21-050A2 ※1 AD21-100A2 ※1 AD21-200A2 ※1 AD21-300A2 ※1 | TYC-100 |
| AD21-500A2 ※1 AD21-700B2 AD21-01KB2 | TYC-300 |
| AD21-015KB2 | TYC-500 |
| AD21-02KB2 AD21-03KB | TYC-02K |
| AD21-04KB AD21-05KB | TYC-02K (M6 8P) |
※1 定格一次電圧が100V以上300V以下、定格周波数が50Hzまたは60Hzあるいは両用で、定格容量が500VA以下のトランスをケースに組み込んで販売する場合、電気用品安全法に基づく認可の取得が必要な場合があります。
