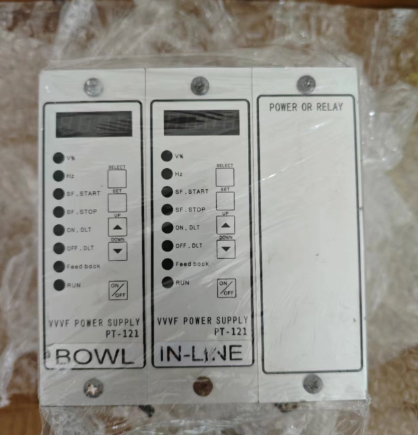

SANKITAI产台控制器PT-121

PT-121B 壓電式振動機控制器 (發行版本：第 5 版 , 發行日期:2022/08/01)1. 規格(軟體版本 v8.10 以上適用, 硬體版本 09-100H1 以上適用)型式 PT-121B 壓電式振動送料機用變頻控制器機能 電壓、頻率、On Delay、Off Delay、緩起動、緩停止、振幅自動補償、間歇輸出。入力電壓 AC110V/220V 單相電源 頻率 50/60Hz出力電壓 AC225V±10%(Max) 頻率 50~600Hz使用溫度 0℃~40℃(不可結冰) 濕度 10~99%Rh(不可結冰)2. 面板操作說明按鍵 按 鍵 功 能 說 明SELECT 選擇顯示參數，相對應 LED 會依序往下SET進入參數設定模式按押 SELECT 至想要設定的參數時按下” SET ” key 可進入設定模式設定模式時，對應參數 LED 閃爍UP 參數值增加 進入設定模式後，按押” UP ” key 可增加參數值DOWN 參數值減少 進入設定模式後，按押” DOWN ” key 可減少參數值ON/OFF 強制啟動或停止LED 功 能 說 明 及 參 數 設 定 範 圍V% 電壓輸出：百分比範圍 1.0%~99.8%，每 step 增減 0.2%Hz 輸出頻率：範圍 50.0Hz~600.0Hz. 每 step 增減 0.1HzSF.START 緩 啟 動：範圍 0~3.0s，每 step 增減 0.1sSF.STOP 緩 停 止：範圍 0~3.0s，每 step 增減 0.1sON.DLT Start 啟動延遲：範圍 10ms ~ 9.99s，每 step 增減 10msOFF.DLT Start 關閉延遲：範圍 10ms ~ 9.99s，每 step 增減 10msFeedback第 一次：振幅自動補償 - 需配合 J10 GSen, 參數設定詳見 2-2 所述第二次：初始手動設定電壓顯示 – 例如：＝4 0 . 5 (初始設定值 40.5)第三次：自動搜頻功能 - 介面顯示” T U N E ”參數設定詳見 8.所述全亮第 一次：間歇性輸出：開啟時可設定間歇性輸出之 on、off 時間- 範圍 0.1~3.0s 參數設定詳見 2-3 所述第二次：Modbus ID - 例如：” D：2 ”(ID 設定值=2)設定範圍 1~247第三次：Modbus 通訊鮑率 - 例如：” 1 1 5 2 ”(鮑率設定值=115200)參數說明詳見 2- 4 所述通訊格式- Modbus RTU、8 個 Byte、無檢查碼、1 個停止位元( 8 n 1)通訊介面- RS-485RUN 運轉狀態：正常啟動-LED 恆亮, 強制啟動-LED 閃爍, 無運轉-不亮22-1. G-Sensor 振幅參考數值：須配合 J10 GSen，LED 燈號切換在設定 Feedback 顯示下(Feedback - LED on) 按下 ”UP ”key 此時介面會即時顯示當前 G-Sensor 振幅參考數值。(開啟、關閉之操作方式皆相同) 註：G-Sensor 振幅參考數值固定顯示為” L xxx ”，例如：” L1 0 4 ”。2-2. 振幅自動補償功能：須配合 J10 GSen，其振幅補償快慢需在 Feedback-LED on 時設定顯示值 說 明s o f f 補償功能關閉. Feedback-LED off - 無補償功能.s o n 1 補償功能啟動: Feedback-LED on - 補償反應-*快.s o n 2 補償功能啟動: Feedback-LED on - 補償反應-快s o n 3 補償功能啟動: Feedback-LED on - 補償反應-中s o n 4 補償功能啟動: Feedback-LED on - 補償反應-慢註：A. 參數設定必須要在啟動前完成，啟動後更改的參數需等下次啟動才會更新。B. 於自動補償功能啟動下,其輸出值範圍為: 1%~設定值%*2 (*大輸出限制為 99.8%)C. 當啟動運轉 10 秒後,將自動確認-振幅輸出值,並開始執行振幅自動補償功能。若有改變電壓、頻率或 改變運轉模式時，會重新計時 10 秒後再自動確認新的-振幅輸出值。(在 10 秒的確認過程中, 數字顯示器之個位數其小數點為閃爍,在確認振幅輸出值後,則該小數點恆亮)D. 如 ” 間歇性輸出 ”功能為” H d : o n”狀態時此功能無法開啟，此時欲開啟此功能則需將 ” 間歇性功能“ 設為” H d : o f”後才可進行設定。 2-3. 間歇性輸出：切換到此功能時介面會顯示”Hd：on/oF ( 例：” H d : o n”、“ H d : o f ” )註：A. 設為 ” on ” 時於 “ Hd ” 選項後之 on/oF 時間設定才會出現提供設定。( 例：” on : 0 .1 ”、” of : 0 . 5 ” ) B. 如 ” 振幅自動補償功能 ” 選項為非” s o f f ”狀態時此功能無法開啟，此時欲開啟此功能則需將“ 振幅自動補償功能 ” 選項設為” s o f f ”狀態後才可進行設定。 2-4. Modbus 通訊鮑率： 鮑率設定共 9600、19200、38400、57600、115200 五種，切換到此畫面不會自動跳回 V%畫面，使用者可藉 此畫面之*後兩位小數點閃爍動作觀察通訊狀態是否有在進行。3. JP1 功能設定說明 (出廠設定為 active LOW.，更改設定後需重新上電方能生效)※ JP1：設定 Start 信號 active 極性。ACH 設定 active HI.ACL 設定 active LOW.4. 啟動同步輸出信號端子接點 1：運轉時為短路狀態。( 乾接點 )註：( J2-文字標識 Inter lock )接點 2：運轉時”O”為接地狀態 ( NPN 訊號 )。註：( J12-文字標識 VFadj ) 參考 12.信號運轉優先順序所述備註：J2、9、12 之 DC24v(Vc) 為提供給客戶端之電源，不得將外部電源接入。驅動電流 80mA(max)
