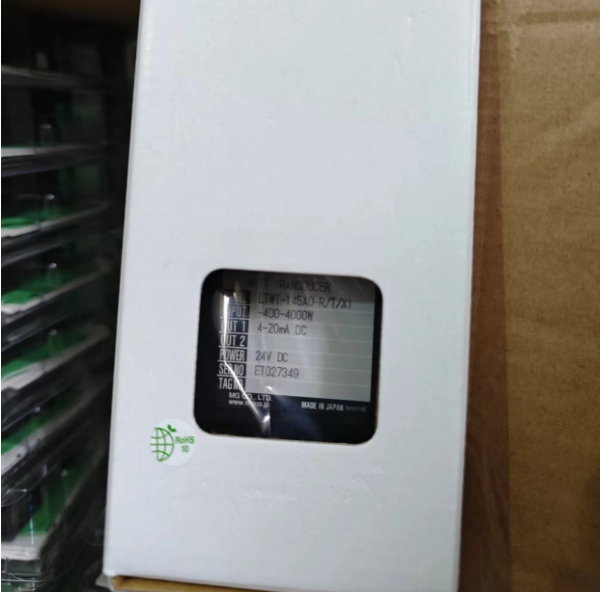

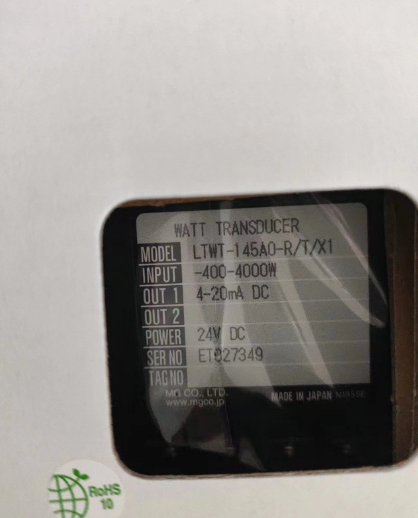

日本M-SYSTEM爱模信号隔离器LTWT-145A0-R/T/X1

LTWT

M4ねじボックス形 LT・UNIT シリーズ

電力トランスデューサ

主な機能と特長
●VTとCTからの信号を入力して有効電力を演算し、直流信号と積算用パルス信号の両方を出力
●積算用パルス出力は単位パルス（Wh×10ⁿ）に変換して出力
●電力の潮流系統でも使用可
●直流出力信号はコンピュータ入力に適した低リップル信号
●不平衡負荷の検出に適した2電力計法を採用
●ひずみ波に強い時分割乗算方式
●JIS C1111、IEC 60688準拠
●耐電圧2000V AC
●密着取付可能
アプリケーション例
●工場、ビル設備などの工程別消費電力の積算をしてコスト管理

形式：LTWT－①②③④⑤－⑥⑦

価格

基本価格
三相3線式 34,000円
単相2線式 32,000円
単相3線式 34,000円
三相4線式 45,000円
加算価格
110V DC電源  +7,000円
端子カバー付 +500円
客先指定パルス付 +20,000円
・オプション仕様により加算あり。

ご注文時指定事項

・形式コード：LTWT－①②③④⑤－⑥⑦
 ①～⑦は下記よりご選択下さい。
 （例：LTWT－115A2－R／T／Q）
・オプション仕様（例：／C01）
・設定については、仕様伺書（図面番号：NSU－3355）をご利用下さい。
（積算用パルス出力の算出例）
VT 3300V／110V、CT 250A／5A、トランスデューサ入力レンジ750W、パルス単位10kWh／pulseの場合
10〔kWh／pulse〕÷（（3300／110）×（250／5））
＝6.666×10^－3〔kWh／pulse〕
＝6.666〔Wh／pulse〕
このパルス幅が製作可能範囲（0.006～3.12Hz）か確認して下さい。
入力レンジ〔W〕÷（計算結果のパルス×3600〔s〕）
＝750〔W〕÷（6.666〔Wh／pulse〕×3600〔s〕）
＝0.03125〔Hz〕
となりますから、製作可能です。

①種類

1：三相3線式
2：単相2線式
3：単相3線式
4：三相4線式

②電圧入力信号（不平衡回路用）

（三相4線式時の電圧は110V／√3など相電圧値となります。）
1：100、110、115、120V AC
（単相3線式では選択できません。）
2：190、200、210、220、230、240V AC
（単相3線式では選択できません。）
4：380、400、415、430、440、480V AC
（単相3線式では選択できません。）
A：100V／200V AC（単相3線式のみ）

③電流入力信号（不平衡回路用）

◆電流入力
1：1A AC
2：2A AC
5：5A AC

④直流出力信号

◆電流出力
A：4～20mA DC（負荷抵抗 500Ω以下）
D：0～20mA DC（負荷抵抗 500Ω以下）
F：0～10mA DC（負荷抵抗 1000Ω以下）
G：0～1mA DC（負荷抵抗 10kΩ以下）
J：0～5mA DC（負荷抵抗 2000Ω以下）
FW：-10～+10mA DC（負荷抵抗 1000Ω以下）
GW：-1～+1mA DC（負荷抵抗 10kΩ以下）
JW：-5～+5mA DC（負荷抵抗 2000Ω以下）
Z：指定電流レンジ（出力仕様参照）
◆電圧出力
1：0～10mV DC（負荷抵抗 10kΩ以上）
2：0～100mV DC（負荷抵抗 100kΩ以上）
3：0～1V DC（負荷抵抗 1000Ω以上）
4：0～10V DC（負荷抵抗 10kΩ以上）
5：0～5V DC（負荷抵抗 5000Ω以上）
6：1～5V DC（負荷抵抗 5000Ω以上）
1W：-10～+10mV DC（負荷抵抗 10kΩ以上）
2W：-100～+100mV DC（負荷抵抗 100kΩ以上）
3W：-1～+1V DC（負荷抵抗 1000Ω以上）
4W：-10～+10V DC（負荷抵抗 10kΩ以上）
5W：-5～+5V DC（負荷抵抗 5000Ω以上）
0：指定電圧レンジ（出力仕様参照）

⑤積算用パルス出力信号（オープンコレクタ）

0：なし
1：100%入力時 2.777Hz
2：客先指定のパルス
（製作可能な出力周波数範囲は0.006～3.12Hz）

⑥補助電源

◆交流電源
K3：100～120V AC（許容範囲 85～132V AC、47～66Hz）
L3：200～240V AC（許容範囲 170～264V AC、47～66Hz）
◆直流電源
R：24V DC（許容範囲 ±10％、リップル含有率 10％p-p以下）
V：48V DC（許容範囲 ±10％、リップル含有率 10％p-p以下）
P：110 V DC（許容範囲 85～150V DC、リップル含有率 10％p-p以下）
（CE対象外）

⑦付加コード（複数項指定可能）

◆端子カバー
無記入：なし
／T：付き
◆カスタム仕様
（仕様の違い、コードの組合せについてはカスタム仕様一覧をご覧下さい。）
無記入：なし
／X1：入力レンジ
／X2：入力スパン
◆オプション仕様
無記入：なし
／Q：あり（オプション仕様より別途ご指定下さい。）
