AC/DC耐電圧試験器

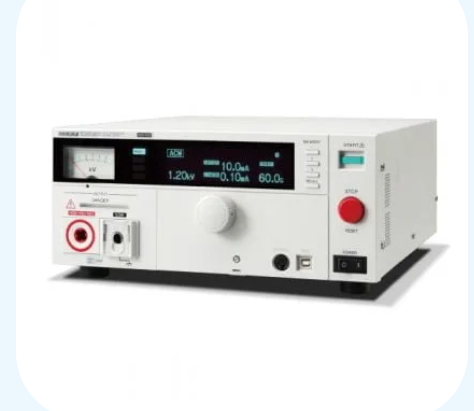

TOS5301

• 高安定な出力を実現するPWMアンプ方式

• 5kV／100mA（500VA）のAC耐電圧試験

• 6kV／*大出力50WのDC耐電圧試験器

• 高精度計測±1.5％ of reading（電圧計500V以上、電流計1mA以上にて）

• ライズタイム／フォールタイムコントロール

• キーロック&操作部カバー

• USBインターフェース搭載

•

製品詳細

簡単！確実！安全！グローバルに使える耐電圧・絶縁抵抗試験の新スタンダード

「TOS5300シリーズ」は、電気製品の安全確保に必要とされている4つの試験の中で耐電圧試験、絶縁抵抗試験をするための試験器です。出力は5kV／100mA（AC）、6kV／10mA（DC）で、IEC、EN、UL、VDE、JISなど各国の安全規格および電気用品安全法の要求事項に基づく電子機器、電子部品の耐電圧／絶縁抵抗試験が可能です。

また、新開発のスイッチングアンプを採用することにより試験電圧の安定性を向上。ACライン電圧や周波数が変化しても出力電圧を一定に保つことができるため、電源環境が不安定な地域でも安定した試験が行えます。様々なテストニーズに対応できる機能装備も充実。操作性・確実性・安全性を徹底した低価格な新スタンダードモデルです。

常に安定した出力でAC耐電圧試験を実現！［入力電圧変動率±0.3％］

耐電圧試験において、出力波形は重要なスペックです！

一般的な耐電圧試験器は、ACラインの入力電圧をスライドトランスを使い昇圧して出力しています。このスライドトランス方式では入力電圧の変動が出力に影響するため、正しく試験できないことがあります。歪んだ電圧を被試験物に印加する事は新品不良の原因を作ってしまう（部品劣化の加速）場合もあるのです。

TOS5300シリーズは高効率PWMアンプを内蔵しており、ACラインの変動に影響を受けない安定した高電圧を出力できますので、電圧変動の大きい地域でも『安心』して、『安定』した信頼性の高い『安全』な試験が可能です。

安全性と機能性を高めた出力端子

突起部をなくしフラット化。新機構のLOW端子

実際に使用される現場の環境およびオペレータの安全に配慮し、HIGH側出力端子を操作部から一番遠い所に配置しました。回転機構によりケーブルのねじれ(断線)を防止します。 一方のLOW端子もロック機構を本体側に持たせる事でLOW側テストリードの金具を廃止しテストリードが傷つきにくくなりました。これら出力端子の突起部を無くす事により移動時などによる不意の破損を防止することが出来ます。また万一、被試験体と接続ケーブルが何かに引っ掛かったり、不用意な外力が加わった場合はHIGH（高圧）側は外れやすく、LOW（接地）側は外れにくい構造となっています。

誤挿入防止対策も万全。

誤挿入を防ぐためHIGH（赤）、LOW（黒）の色分けはもとより、端子形状も異なるものにしました。
