日本chiko智科工业小型集尘机SHP-1200AT3-FB
发布时间：2024-07-30

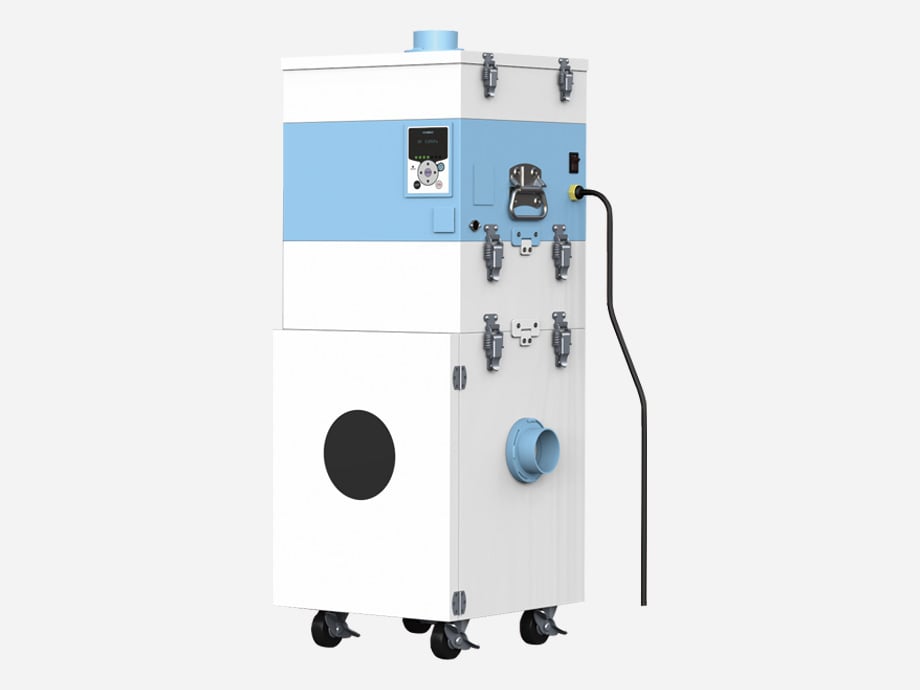

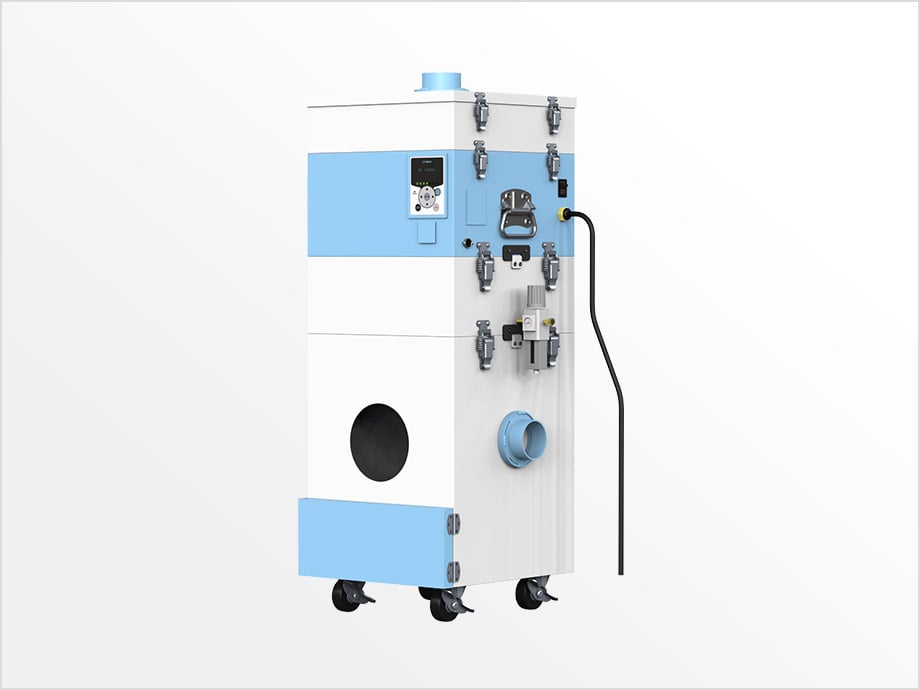

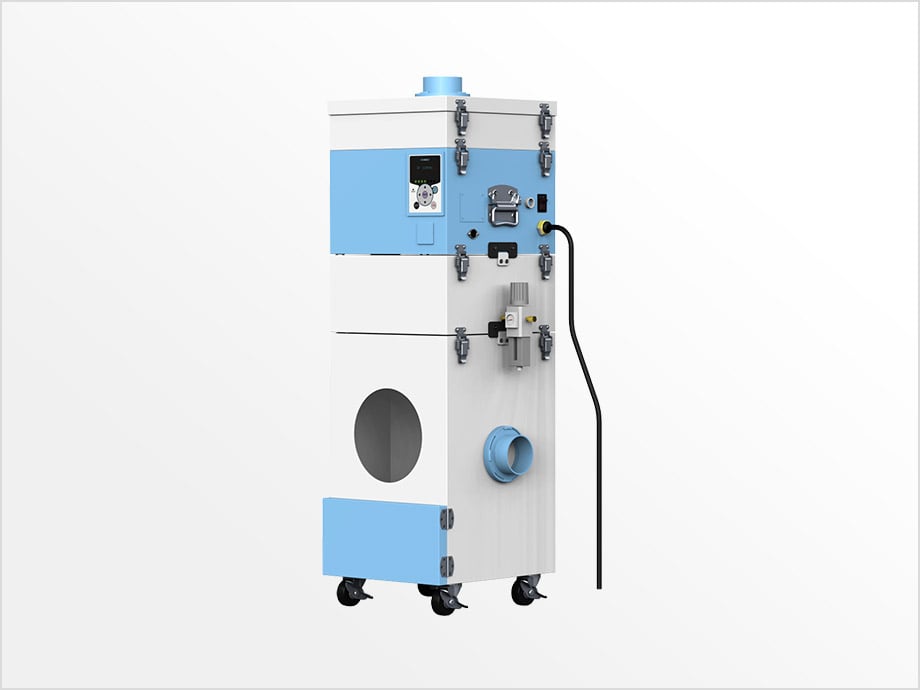

日本chiko智科工业小型集尘机SHP-1200AT3-FB
SHPシリーズは、超高静圧・中風量の集塵機です。基板分割や付着粉塵除去のように、高静圧での吸引が求められる工程に*適な集塵機です。設置面積を抑えた小型・コンパクトな設計で、省スペース化に貢献します。

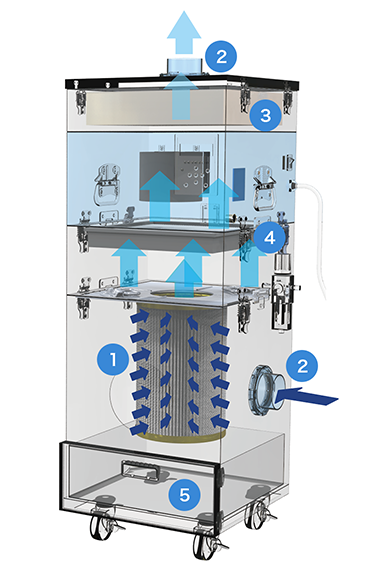

集塵機の構造と特長
① 1次フィルタ
導電性フィルタを標準搭載しており、静電気の発生を抑えます。
■SHP-1000AT3/SHP-1200AT3
捕集効率 5u 99.9% 以上
■SHP-1200AT3-FB
捕集効率 45u 95% 以上

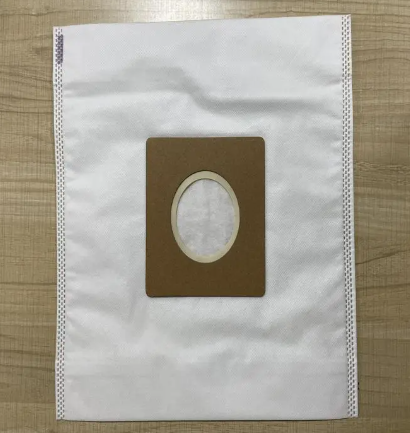

粉塵が袋にたまるので、簡単にフィルタ交換が可能です。
② 着脱フランジ
排気口フランジのサイズがワンタッチ交換で変更可能です。
※排気フランジの口径は、吸込フランジの口径以上で設定してください。

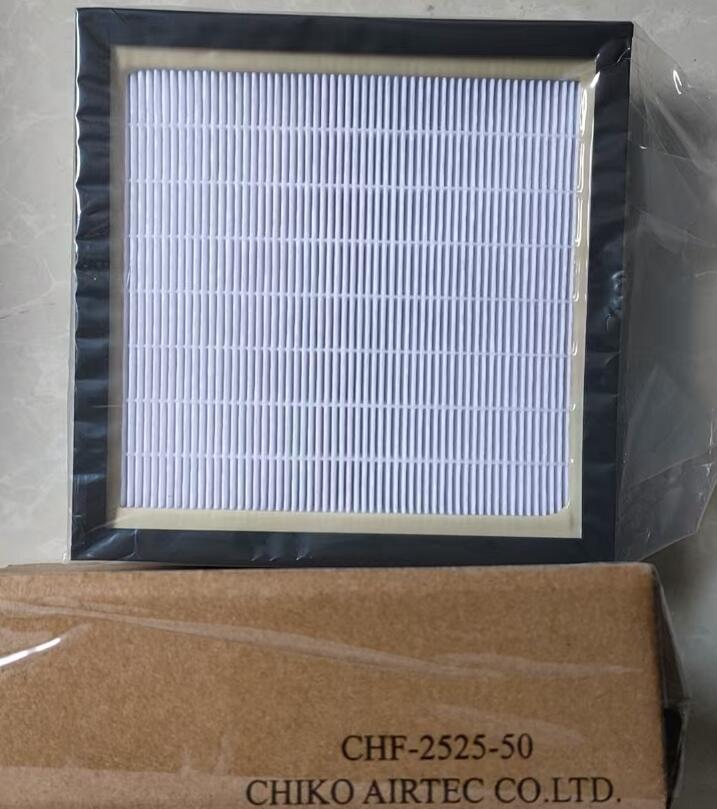

③ 排気フィルタ
HEPAフィルタを搭載しており、クリーンルーム内でご使用いただけます。
（対応クリーンクラス1,000 ※工場出荷時検査値）
④ 2次フィルタ
電気部品を粉塵から保護します。
⑤ ダストパン
回収した粉塵を、簡単に引き出して捨てることができます。
集塵機の操作と制御

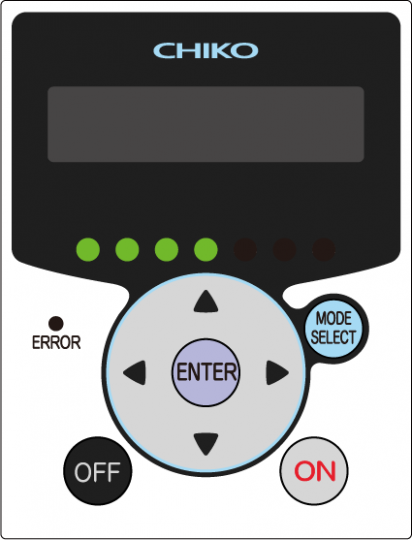

AT3パネル
集塵機の操作や状態確認ができるパネルを搭載しています。従来のATパネルから進化し、各種圧力やブロア温度・回転数など、確認できる情報が充実しています。
また、別売のリモートケーブル（型式：MT-173-8）を使用することで、運転ON／OFFが遠隔操作でき、出力信号を取り出すことができます。さらに、別売オプションでイーサネット通信やRS-485通信への対応も可能となりました。
機種一覧

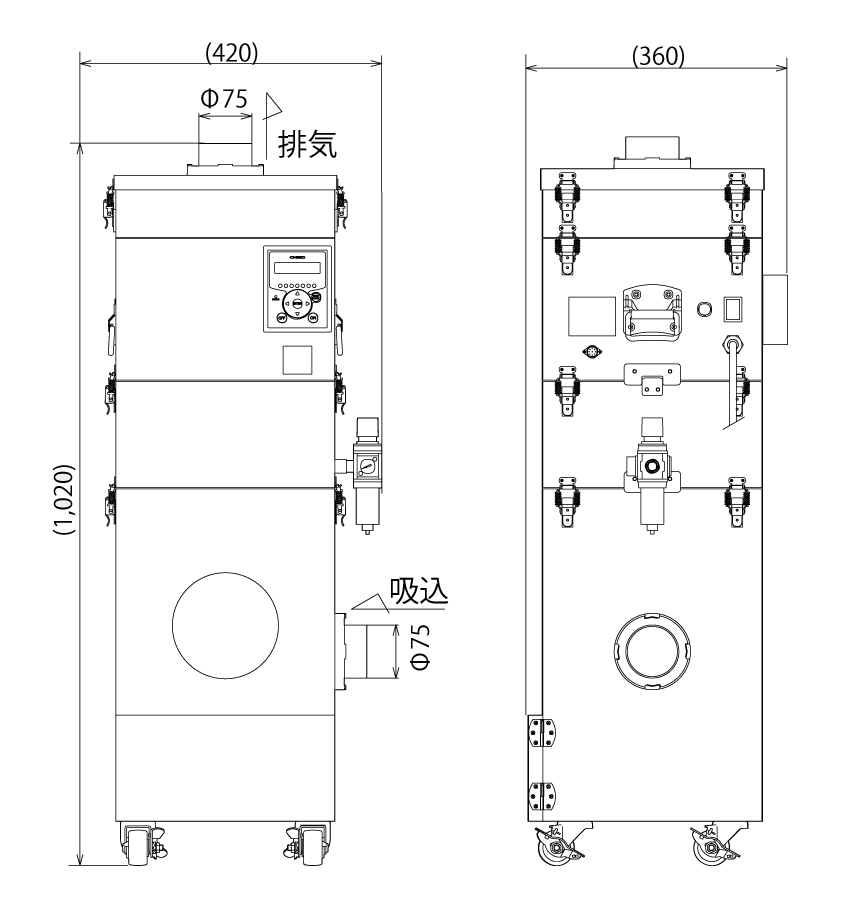

SHP-1000AT3
| 出力 | 1200W |
| 電圧 | 200V単相（50/60Hz） |
| 定格電流 | 11.0A |
| *大風量 | 4.5㎥/min |
| *大静圧 | 12.5kPa |
| 騒音値 | 56 - 71dB |
| 吸込口サイズ | φ75（別売φ65・φ55・φ38） |
| オプション対応 | － |
| 質量 | 45.0kg |
| 集塵可能量 | 8.8L |
| 本体寸法（D×W×H） | 420mm × 360mm × 1020mm |
| 電源コード | 5m |
SHP-1200AT3
| 出力 | 1200W |
| 電圧 | 200V単相（50/60Hz） |
| 定格電流 | 11.0A |
| *大風量 | 6.0㎥/min |
| *大静圧 | 13.5kPa |
| 騒音値 | 55 - 70dB |
| 吸込口サイズ | φ75（別売φ65・φ55・φ38） |
| オプション対応 | － |
| 質量 | 56.0kg |
| 集塵可能量 | 12.9L |
| 本体寸法（D×W×H） | 495mm × 420mm × 1030mm |
| 電源コード | 5m |

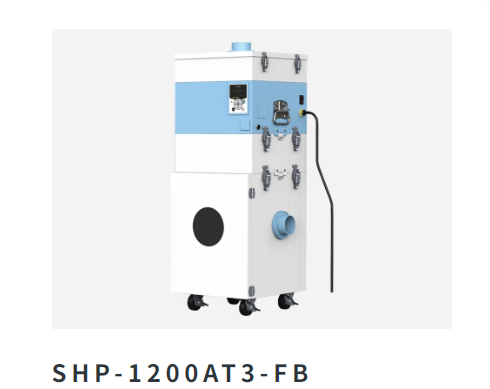

SHP-1200AT3-FB
| 出力 | 1200W |
| 電圧 | 200V単相（50/60Hz） |
| 定格電流 | 11.0A |
| *大風量 | 6.0㎥/min |
| *大静圧 | 13.5kPa |
| 騒音値 | 55 - 70dB |
| 吸込口サイズ | φ75（別売φ65・φ55・φ38） |
| オプション対応 | － |
| 質量 | 49.0kg |
| 集塵可能量 | 45.0L |
| 本体寸法（D×W×H） | 482mm × 420mm × 1030mm |
| 電源コード | 5m |
