型式タイプブレーキ理論押除け量
(cm³/rev)*高回転数
(min^-1)定格出力トルク
(N・ｍ)*高出力トルク
(N・ｍ)定格圧力
(ΔP MPa)*高圧力
(ΔP MPa)許容背圧
(MPa)接続ポート形状取付形状シャフト形状シャフト径キー形状ORB-S-050-2PCORB-S-050ブレーキなし51.599011013415.519.07.0Rc1/22ボルト取付φ25.4平行キー □6.35ORB-S-050-2PEORB-S-050ブレーキなし51.599011013415.519.07.0Rc1/22ボルト取付φ25.0平行キー □8.00ORB-S-050-2PMORB-S-050ブレーキなし51.599011013415.519.07.0Rc1/22ボルト取付φ25.0平行キー □7.00ORB-S-050-2PDORB-S-050ブレーキなし51.599011013415.519.07.0Rc1/22ボルト取付φ25.0平行キー □8.00ORB-S-050-2PAORB-S-050ブレーキなし51.599011013415.519.07.0Rc1/22ボルト取付φ32.0平行キー □10.00ORB-S-050-2PSORB-S-050ブレーキなし51.599011013415.519.07.0Rc1/22ボルト取付スプラインシャフト-ORB-S-050-4PCORB-S-050ブレーキなし51.599011013415.519.07.0Rc1/24ボルト取付φ25.4平行キー □6.35ORB-S-050-4PMORB-S-050ブレーキなし51.599011013415.519.07.0Rc1/24ボルト取付φ25.0平行キー □7.00ORB-S-050-2FCORB-S-050ブレーキなし51.599011013415.519.07.0φ12.7 Oリングポート2ボルト取付φ25.4平行キー □6.35ORB-S-050-2FMORB-S-050ブレーキなし51.599011013415.519.07.0φ12.7 Oリングポート2ボルト取付φ25.0平行キー □7.00

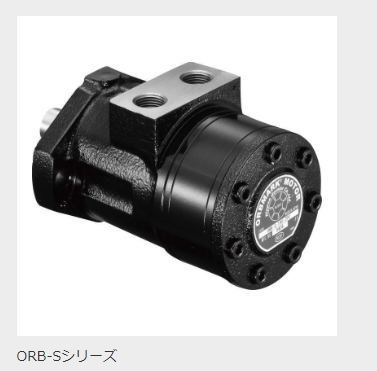

オーブマーク®モータ

ORB-S

ハイパフォーマンスタイプの油圧モータ

●　ORB-Mより高トルクを高めたハイパフォーマンスタイプ

用途
耐荷重	耐ラジアル荷重、耐スラスト荷重	ラジアル荷重特性モータ接続について回転方向について
直列・並列接続	可能
回転方向	正・逆回転可能

scrollable

仕様

※ S納期対応外です。
1： *高圧力及び*高トルクでの運転は、6秒以内でご使用ください。
2：推奨作動油は、ISO-VG32相当の清浄な油を使用してください。
3：出力トルクが、280N・mを超える場合は、スプラインシャフトの使用を推奨します。
4：入力の*高圧力は21MPa以下にしてください。
5：許容背圧は7MPaですが、1.8MPa以上になる場合、シールの寿命を長持ちさせる為、ドレン配管が必要です。
6： ΔPは有効差圧を示します。

サイズ	理論押しのけ量(cm³/rev)	定格回転数（min-1）	定格流量（ℓ/min）	大流量（ℓ/min）*	定格出力トルク（N･m）	高出力トルク* （N･m）	定格圧力 ΔP （MPa）	高圧力 ΔP （MPa）*	許容背圧（MPa）	モータ質量（kg）
050	54.0	1034	57	68	110	135	15.5	19.0	7（注：5）	7.1
070	71.4	790	76	153	183	7.2
100	98.5	588	210	246	7.4
120	118.4	478	252	300	18.5	7.6
130*	129.0	438	250	330	14.0	7.7
160	165.3	346	322	383	17.0	8.0
190	189.8	307	363	432	8.1
205*	205.0	273	403	475	8.3
240	235.5	240	395	495	12.0	15.5	8.5
280	282.5	201	410	479	10.5	12.5	8.9
310	306.9	184	440	519	9.1
380	376.4	151	464	531	9.0	10.5	9.6
410	409.9	138	470	555	8.5	10.0	9.9
形式表示について	性能表
