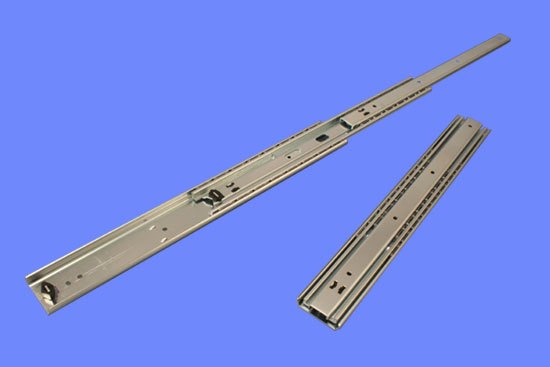

日本search三节钢制滑轨C3401-28
MODEL：3401
産業機器/電子機器モデル 重荷重
定格荷重 860 ～ 1000 N/ペア 機能 ストップタイプ ３メンバー ＜フルトラベル＞ １．潤滑油：ＪＸ日鉱日石(株)、エピノックＡP
消音タイプ
ディテントイン
シーケンシャル機構サイズ一覧

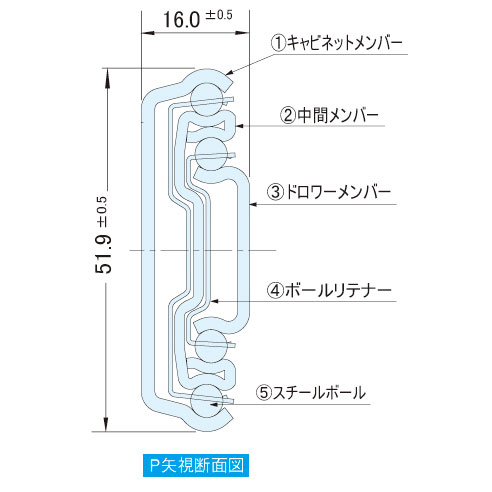

品番 レングス トラベル 耐荷重(N) 耐荷重(kg) DXF IGS STP C3401-12 304.8 330.0 970.0 98.9 ダウンロード ダウンロード ダウンロード C3401-14 355.6 381.0 988.0 100.7 ダウンロード ダウンロード ダウンロード C3401-16 406.4 432.0 1000.0 102.0 ダウンロード ダウンロード ダウンロード C3401-18 457.2 483.0 1000.0 102.0 ダウンロード ダウンロード ダウンロード C3401-20 508.0 533.0 990.0 101.0 ダウンロード ダウンロード ダウンロード C3401-22 558.8 584.0 970.0 98.9 ダウンロード ダウンロード ダウンロード C3401-24 609.6 635.0 945.0 96.4 ダウンロード ダウンロード ダウンロード C3401-26 660.4 686.0 920.0 93.8 ダウンロード ダウンロード ダウンロード C3401-28 711.2 737.0 890.0 90.9 ダウンロード ダウンロード ダウンロード C3401-30 762.0 787.0 860.0 87.7 ダウンロード ダウンロード ダウンロード P矢視断面図（s:1/1）
番号 材質 表面処理 ① SPCC t=2.0 電気亜鉛メッキ（光沢クロメート処理） ② SPCC t=1.524 電気亜鉛メッキ（光沢クロメート処理） ③ SPCC t=1.8 電気亜鉛メッキ（光沢クロメート処理） ④ SECC t=0.6 － ⑤ 炭素鋼球φ３／１６″ － 全体図
備考
２．スライドの厚みは、スチールボールで指示された箇所での測定寸法
３．取付ねじは、M4バインドまたはトラス小ねじを使用
４．スライドは、消音バンパー付
５．スライドは、収納時ディテント付
６．スライドは、シーケンシャル移動方式（開方向）
７．スライドは、左右共通サイズ一覧
品番 レングス トラベル 耐荷重(N) 耐荷重(kg) DXF IGS STP C3401-12 304.8 330.0 970.0 98.9 ダウンロード ダウンロード ダウンロード C3401-14 355.6 381.0 988.0 100.7 ダウンロード ダウンロード ダウンロード C3401-16 406.4 432.0 1000.0 102.0 ダウンロード ダウンロード ダウンロード C3401-18 457.2 483.0 1000.0 102.0 ダウンロード ダウンロード ダウンロード C3401-20 508.0 533.0 990.0 101.0 ダウンロード ダウンロード ダウンロード C3401-22 558.8 584.0 970.0 98.9 ダウンロード ダウンロード ダウンロード C3401-24 609.6 635.0 945.0 96.4 ダウンロード ダウンロード ダウンロード C3401-26 660.4 686.0 920.0 93.8 ダウンロード ダウンロード ダウンロード C3401-28 711.2 737.0 890.0 90.9 ダウンロード ダウンロード ダウンロード C3401-30 762.0 787.0 860.0 87.7 ダウンロード ダウンロード ダウンロード
