集中潤滑システムの代表は容積式システムと抵抗式システムに分けられます。容積式システムは一定量の油 (0.015~1.5mm3/stroke) を間欠的に給油するシステムです。使用する計量分配器はデスタープランジャー、デスターブロックです。その作動には脱圧弁を備えたポンプを使用します。弊社のタイプでは ” W ” の付いたポンプが相当します。圧力･粘度の変化に影響されず定量を確実に給油するシステムです。

これに対して、抵抗式システムは、ポンプより供給された油を分配器の絞りにより抵抗を与え、抵抗の強弱により油を比例又は調整して供給するシステムです。使用する分配器はフロープロパーユニット、コンテニヤスユニットが有り、調整形としてデスターバルブがあります。ポンプから吐出される総量を分配器により比例配分し潤滑点に供給するシステムです。システムに応じて分配器、ポンプの選定が必要となりますので下表を参照の上適確なシステムの選定をして下さい。

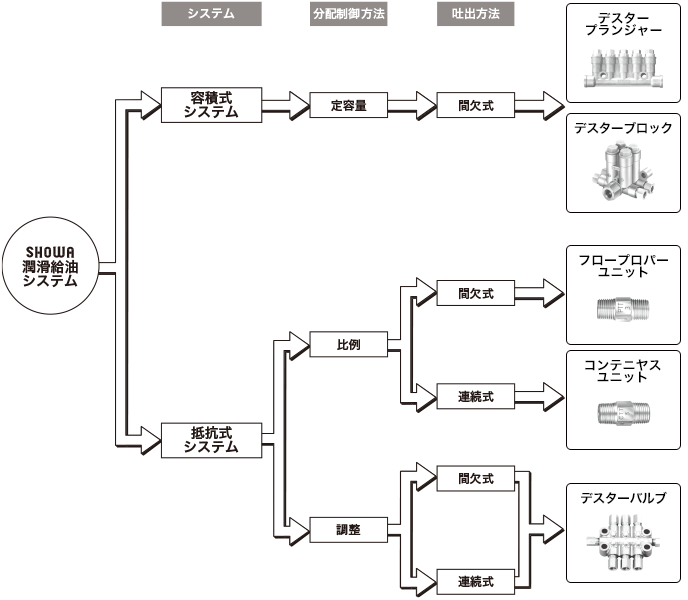

SHOWA潤滑給油システム図

分配器・ポンプ適合表

特長	適合ポンプ
潤滑油を定量分配する計量分配器で、圧力・粘度の変化の影響を受けす一定量を潤滑点に供給する。ポンプ作動時に給油する先出しタイプで、ポンプは脱圧弁付を使用します。	自動式	MLA※W形, MLB※W形	間欠式脱圧機構付
		LCA3形
		LCA4形
		LCB3形
潤滑油を定量分配する計量分配器で、圧力・粘度の変化の影響を受けす一定量を潤滑点に供給する。ポンプ停止時に給油する後出しタイプで、分配器のスプリング力により吐出する為デスタープランジャーに較べ、低圧で給油する。ポンプは脱圧弁付を使用します。		LCB3形　TMS企画
		LCB4形
		LCB5形
	空気駆動式	HP※W※形
	手動式	LAW※形
間欠給油用の分配器で本体に刻印された番号に応じ比例分配します。蓄圧形のポンプとの組み合わせに適します。	自動式	YMAS形 YMB形 SMA形 SMD形 SSMA形 MY6形	間欠畜圧式
	自動式	MV形（微小連続ポンプ）（連続式）
	手動式	HLA7形 LD形 A形, BM形, FA形, EA形	間欠畜圧式
連続給油用の分配器で本体に刻印された番号に応じ一定の比率を持って流量を定められます。	自動式	MLA形, MLC形, MLD形	連続式
微量調整バルブによる流量の調整が可能で、簡易性･経済性といった利点をおおいに発揮できるものです。間欠、連続、全損、循環式いずれも可能です。 (SMA、SMD、SSMA形に使用の場合は、条件を検討して下さい)	自動式	YMAS形, YMB形 SMA形, SMD形, SSMA形	間欠畜圧式
	自動式	MLA形, MLC形, MLD形（連続式）
	手動式	LA形（間欠直圧式）
	手動式	HLA7形 LD形 A形, BM形, FA形, EA形	間欠畜圧式
