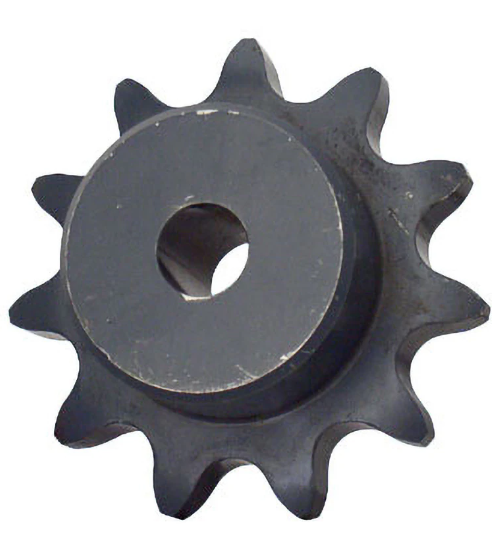

日本tsubaki椿本链轮RS100-1B15TQ-H60J

型号	齿数	节距圆直径 DP mm	外径 DO mm	预制孔径 d mm	*大轴孔径 d mm	轮毂外径 DH mm	轮毂长度 L mm	起吊孔径 A mm	起吊孔 P.C.D. mm	大概质量 kg	材质规格	DXF图形三维CAD数据 PDF图纸		标准价格	交货期	配孔(轴孔加工品)
RS100-1B10TQ	10	102.75	117	18	43	65	50	---	---	1.8	＊1	DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B11TQ	11	112.70	127	23	50	75	50	---	---	2.2		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B12TQ	12	122.67	138	23	57	86	50	---	---	2.8		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B13TQ	13	132.67	148	23	59	88	50	---	---	3.1		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B14TQ	14	142.68	158	23	59	88	50	---	---	3.4		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B15TQ	15	152.71	168	28	66	98	50	---	---	4.0		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B16TQ	16	162.75	179	28	66	98	50	---	---	4.3		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B17TQ	17	172.79	189	28	75	107	50	---	---	5.1		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B18TQ	18	182.84	199	28	75	107	50	---	---	5.4		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B19TQ	19	192.90	209	28	75	107	50	---	---	5.8		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B20TQ	20	202.96	220	28	75	107	50	---	---	6.3		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B21TQ	21	213.03	230	28	75	107	50	---	---	6.7		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B22T	22	223.10	240	33	80	117	56	---	---	8.1		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B22TQ	22	223.10	240	33	80	117	56	---	---	8.1		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B23T	23	233.17	250	33	80	117	56	---	---	8.6		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B23TQ	23	233.17	250	33	80	117	56	---	---	8.6		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B24T	24	243.25	260	33	80	117	56	---	---	9.1		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B24TQ	24	243.25	260	33	80	117	56	---	---	9.1		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B25T	25	253.32	270	33	80	117	56	---	---	9.6		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B25TQ	25	253.32	270	33	80	117	56	---	---	9.6		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B26T	26	263.41	281	33	80	117	56	---	---	10.2		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B26TQ	26	263.41	281	33	80	117	56	---	---	10.2		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B27T	27	273.49	291	33	80	117	56	---	---	10.8		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B27TQ	27	273.49	291	33	80	117	56	---	---	10.8		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B28T	28	283.57	301	33	80	117	56	---	---	11.4		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B28TQ	28	283.57	301	33	80	117	56	---	---	11.4		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B30T	30	303.75	321	33	80	117	56	---	---	12.7		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B30TQ	30	303.75	321	33	80	117	56	---	---	12.7		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B32T	32	323.92	341	33	80	117	56	---	---	14.1	＊2	DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B32TQ	32	323.92	341	33	80	117	56	---	---	14.1		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B34T	34	344.10	362	33	89	127	63	---	---	16.8		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B34TQ	34	344.10	362	33	89	127	63	---	---	16.8		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B35T	35	354.20	372	33	89	127	63	---	---	17.5		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B35TQ	35	354.20	372	33	89	127	63	---	---	17.5		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B36T	36	364.29	382	33	89	127	63	---	---	18.3		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B36TQ	36	364.29	382	33	89	127	63	---	---	18.3		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B38T	38	384.48	402	33	89	127	63	---	---	20.0		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B38TQ	38	384.48	402	33	89	127	63	---	---	20.0		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B40T	40	404.67	422	33	89	127	63	---	---	21.7		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B40TQ	40	404.67	422	33	89	127	63	---	---	21.7		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B42T	42	424.86	443	33	89	127	63	---	---	23.6		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B42TQ	42	424.86	443	33	89	127	63	---	---	23.6		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B45T	45	455.15	473	33	89	127	63	---	---	26.5		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B45TQ	45	455.15	473	33	89	127	63	---	---	26.5		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B48T	48	485.45	503	33	89	127	63	40	392	29.3		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B48TQ	48	485.45	503	33	89	127	63	40	392	29.3		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B50T	50	505.65	524	33	89	127	63	40	412	31.5		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B50TQ	50	505.65	524	33	89	127	63	40	412	31.5		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B54T	54	546.05	564	33	103	147	80	40	453	39.7		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B54TQ	54	546.05	564	33	103	147	80	40	453	39.7		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B60T	60	606.66	625	33	103	147	80	40	513	47.4		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B60TQ	60	606.66	625	33	103	147	80	40	513	47.4		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B65T	65	657.17	675	33	103	147	80	40	564	54.1		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B65TQ	65	657.17	675	33	103	147	80	40	564	54.1		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B70T	70	707.68	726	33	103	147	80	40	614	61.8		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B70TQ	70	707.68	726	33	103	147	80	40	614	61.8		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B75T	75	758.20	777	33	103	147	80	40	665	70.0		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索
RS100-1B75TQ	75	758.20	777	33	103	147	80	40	665	70.0		DXF・3DCAD	PDF	请咨询	请咨询	配孔检索

标注
　1.轴孔径范围。键槽面压。根据常规设计手册，进行计算选型。
　2.末尾标记有“Q”，均经过齿尖硬化处理。
　3.強力ドライブチェーン推奨スプロケット　RSスプロケット「TOUGH TOOTH」に対応可能です。

材质·规格
＊1	机械结构用碳钢削出规格
＊2	机械结构碳钢（齿形部，轮毂部）焊接规格

上一篇：日本tsubaki椿本链轮RS100-1B15TQ-H50J 下一篇：日本椿本Tsubaki减速机HMTR220-45H10WVN3

返回列表

RS100	-	1	B	21T	Q
｜尺寸		｜排数	｜轮毂形式	｜齿数	｜齿端硬化无：无齿端硬化 Q：齿端硬化规格
｜尺寸		｜排数
