日本YOKOKAWA横川磁栅尺LMS-I1-W10-A20-K/LMS-B110-C20
发布时间：2024-08-10
日本YOKOKAWA横川磁栅尺LMS-I1-W10-A20-K/LMS-B110-C20
日本YOKOKAWA横川磁栅尺LMS-I1-W10-A20-K/LMS-B110-C20
直线电机系列
LMS-B110-C20
▶高安装刚性、高负载倍率
▶*高运动速度可达15米/秒以上

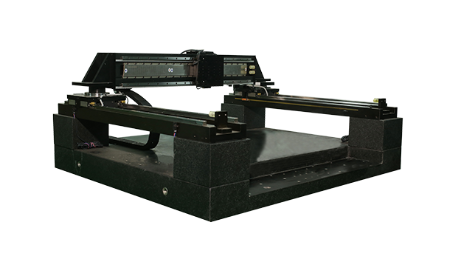

▶可快速组合成机械臂，XY平台和双驱式龙门系统
▶高精度、高加速度、高运动速度
▶长行程，*大行程可达4米以上
▶允许同轴多个独立动子
产品描述
产品描述
横川·YOKOKAWA 系列直线电机模组，包括无铁芯电机和有铁芯电机类型的模组，载台长度有135mm、190mm、270mm、378mm多种可选类型，分别对应多种推力和负载 递增的多个范围。标准的模组提供50mm递增(1000以内)可选有效行程。
直线电机模组命名
产品外形(单位mm)
| 规格名称 | LMS-B110-C20 | |
| 电机 | LMC186-045-S1 | |
| 推力(N) | 峰值推力:297 持续推力:85 | |
| 运动件重量（kg） | 1.9 | |
| *大负载(kg) | 15 max | |
| 速度(m/s) | 1 (10kg负载，500mm行程，驻留时间0.3s) | |
| 加速度(g) | 1 | |
| 精度 | 磁栅：重复定位精度：±2µm(1000mm行程内） | |
| 光栅：重复定位精度：±1µm(1000mm行程内） | ||
| 直线度 | ±2µm/300mm | |
| 配件 | 光电开关：欧姆龙EE-SX672；拖链（不含拖链） | |
| 模组尺寸 | ||||||||||||||||||||
| Z行程(mm) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| 总长度(mm) | 324 | 374 | 424 | 474 | 524 | 574 | 624 | 674 | 724 | 774 | 824 | 874 | 924 | 974 | 1024 | 1074 | 1124 | 1174 | 1224 | 1274 |
| 模组重量(kg) | 4.5 | 4.92 | 5.34 | 5.76 | 6.18 | 6.6 | 7.02 | 7.44 | 7.86 | 8.28 | 8.7 | 9.12 | 9.54 | 9.96 | 10.38 | 10.8 | 11.22 | 11.64 | 12.06 | 12.48 |
| 10.88K | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 14 | 16 | 16 | 18 | 18 | 18 | 20 | 20 | 22 |
| N | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 8 | 8 | 8 | 9 | 9 | 10 |
| 孔端距（mm） | 30 | 55 | 20 | 45 | 70 | 35 | 60 | 25 | 50 | 15 | 40 | 65 | 30 | 55 | 20 | 45 | 70 | 35 | 60 | 25 |
注：1、需要订购大于1000行程以上，请与我们联系（单条模组*大总长6m，超过6m需要拼接基座）；
2、配置速度表及加速度为计算参考值，不同负载、不同应用会有差异；
3、使用环境温度-10℃~50℃，湿度≤85%，无腐蚀性气体，油雾，尘埃，强电磁污染；海拔1000米以下。
