日本NIKKI伺服驱动器NCR-HB2152A-A000
发布时间：2024-08-10
日本NIKKI伺服驱动器NCR-HB2152A-A000
特長
滑らかな動作で位置決め時間を短縮
速度安定性能がさらに向上
停止時の安定性を向上
大イナーシャ負荷でも、簡単にチューニングが可能
出力容量
AC100V：50W～200W
AC200V：100W～15kW、37kW
AC400V：7kW、37kW～75kWラインアップ、対応ネットワーク
VPH-HAタイプ：I/O仕様
VPH-HBタイプ：SSCNETⅢ/H仕様（*リニアモータ未対応）
VPH-HCタイプ：CC-Link仕様
VPH-HDタイプ：EtherCAT仕様
VPH-HEタイプ：MECHATROLINK-Ⅲ仕様
個別仕様
♦100V系ドライバ 型式 NCR-H□ 1051□-□-□□□ 1101□-□-□□□ 1201□-□-□□□ 主回路入力電源 定格電圧 V AC100～120 1φ 周波数 Hz 50/60 許容電圧変動 V AC85～132 入力定格電流 Arms 1.5 3.0 6.0 定格容量 kVA 0.15 0.3 0.6 突入電流*1 A 23【12ms】 23【12ms】 23【12ms】 制御回路入力電源 定格電圧 V AC100～120 1φ 周波数 Hz 50/60 許容電圧変動 V AC85～132 入力定格電流 Arms 0.24 0.24 0.24 消費電力 W 15 15 15 突入電流*1 A 17【5ms】 17【5ms】 17【5ms】 出力容量 W 50 100 200 連続出力電流 Arms 1.1 2.0 3.5 瞬時出力電流 Arms 3.3 6.0 9.9 構造（保護等級） 自然冷却（IP20） 質量 kg 約1.0 約1.0 約1.0 ♦200V系ドライバ 型式 NCR-H□ 2101□-□-□□□ 2201□-□-□□□ 2401□-□-□□□ 2801□-□-□□□ 主回路入力電源 定格電圧 V AC200～240 1φまたは3φ 周波数 Hz 50/60 許容電圧変動 V AC170～264 入力定格電流 Arms 1.5(1φ)
0.9(3φ)3.0(1φ)
1.7(3φ)5.5(1φ)
3.2(3φ)9.0(1φ)
5.2(3φ)定格容量 kVA 0.3 0.6 1.1 1.8 突入電流*1 A 45【5ms】 45【5ms】 45【5ms】 45【9ms】 制御回路入力電源 定格電圧 V AC200～240 1φ 周波数 Hz 50/60 許容電圧変動 V AC170～264 入力定格電流 Arms 0.12 0.12 0.12 0.12 消費電力 W 15 15 15 15 突入電流*1 A 17【3ms】 17【3ms】 17【3ms】 17【3ms】 出力容量 W 100 200 400 800 連続出力電流 Arms 1.1 2.0 3.5 6.8 瞬時出力電流 Arms 3.3 6.0 9.9 17.0 構造（保護等級） 自然冷却（IP20） 強制冷却（IP20） 質量 kg 約1.0 約1.0 約1.0 約1.5 ♦200V系ドライバ 型式 NCR-H□ 2152□-□-□□□ 2222□-□-□□□ 2332□-□-□□□ 2702□-□-□□□ 2153□-□-□□□ 2373□-□-□□□ 主回路入力電源 定格電圧 V AC200～240 3φ 周波数 Hz 50/60 許容電圧変動 V AC170～264 入力定格電流 Arms 9.6 13.5 17.0 44.0 68.0 192.0 定格容量 kVA 3.0 4.2 5.9 16.0 23.5 66.5 突入電流*1 A 33
【18ms】33
【18ms】85
【10ms】73
【30ms】73
【38ms】157
【40ms】制御回路入力電源 定格電圧 V AC200～240 1φ 周波数 Hz 50/60 許容電圧変動 V AC170～264 入力定格電流 Arms 0.15 0.15 0.18 0.4 0.4 0.9 消費電力 W 18 18 20 45 45 108 突入電流*1 A 17
【3ms】17
【3ms】34
【2ms】26
【3ms】26
【3ms】27.8
【2.16ms】出力容量 W 1.5k 2.2k 3.3k 7k 15k 37k 連続出力電流 Arms 10.0 16.0 25.0 48.0 62.6 180.0 瞬時出力電流 Arms 30.0 35.0 63.0 96.0 125.2 360.0 構造（保護等級） 強制冷却（IP20） 強制冷却（IP00） 質量 kg 約2.3 約2.3 約3.7 約7.5 約9.5 約45.0 ♦400V系ドライバ 型式 3702□-□-□□□ 3373□-□-□□□ 3553□-□-□□□ 3753□-□-□□□ 主回路入力電源 定格電圧 V AC380～480 3φ 周波数 Hz 50/60 許容電圧変動 V AC323～528 入力定格電流 Arms 25 96 143 192 定格容量 kVA 17.3 66.5 99 133 突入電流*1 A 45.2【16.5ms】 94【40ms】 94【49ms】 144【47ms】 制御回路入力電源 定格電圧 V AC380～480 1φ AC380～480 3φ 周波数 Hz 50/60 許容電圧変動 V AC323～528 入力定格電流 Arms 0.15 0.52 0.65 0.75 消費電力 W 35 126 156 180 突入電流*1 A 34【2ms】 94【0.54ms】 94【0.54ms】 94【0.54ms】 出力容量 W 7k 37k 55k 75k 連続出力電流 Arms 23.4 98 135 180 瞬時出力電流 Arms 46.8 180 270 383 構造（保護等級） 強制冷却（IP00） 質量 kg 約7.5 約43 約45 約63 *1：【】内は、突入電流が収まるまでの時間の目安です。
共通仕様
使用周囲温度 動作温度：0～55℃
保存時温度：-20～60℃使用周囲湿度 90%以下 結露なきこと 設置場所 腐食性ガス、研削油、金属粉、油等の有害な雰囲気の中への設置はしないでください。 標高 1000m以下 取付方向 パネル取付型 冷却方式 容量400W以下：自然空冷
容量800W以上：強制空冷耐振動 5.9m/s2(10～55Hz) 性能 速度制御 速度制御範囲 1:5000
アナログ速度指令時 1:2000(VPH-HAタイプのみ適用)速度変動率 負荷特性 0～100%負荷時：±0.01%以下（定格速度にて） 電圧特性 定格電圧±10%：0%（定格速度にて） 温度特性 0～40℃：±0.1%以下（定格速度にて）
アナログ速度指令時：±0.2%以下(VPH-HAタイプのみ適用)トルク制御 分解能 1:1000(定格トルクまで) 再現性 ±1%(定格トルクまで)

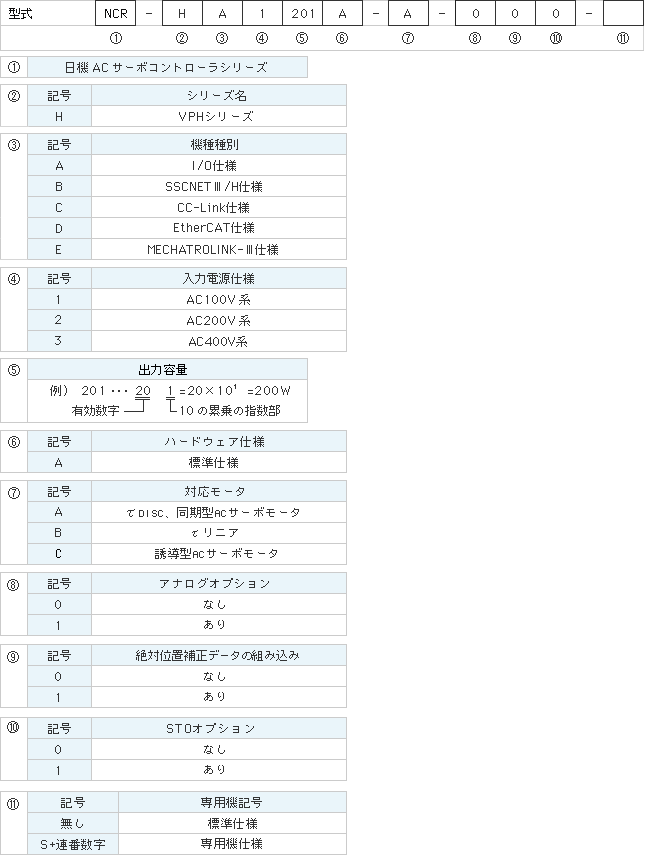

型式
