日本NIKKI日机工作灯NLE20CNF/NLE26CNF/NLE40CF
发布时间：2024-08-12

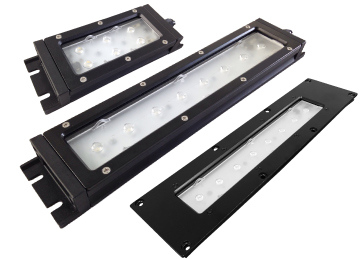

日本NIKKI日机工作灯NLE20CNF/NLE26CNF/NLE40CF
NLEシリーズ
特長
定電流IC回路を採用し、電圧の変動があっても一定の照度を保つと共に、LEDの長寿命化を実現しています。
独自設計の保護回路を設け、突入電流やサージ、瞬時停電に対応しており、高い絶縁性を有するので、機内照明に*適です。
LEDは世界的に信頼性の高いメーカーを採用しており、本体はアルミ、前面は強化ガラスを採用することで、壊れにくい強固な設計となっています。
用途例
工作機械の機内照明、産業機械照明、設備機械照明など
仕様
| 色温度 | 5,700K |
|---|---|
| 本体色 | ブラック |
| 期待寿命 | 使用温度40℃ 40,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 使用温度 | -10℃～40℃ |
| 保護等級 | IP67 |
| 電源ケーブル | 3m （VCTF0.5mm2x2C） |
| 適合規格 |   |
| オプション | 本体色＝シルバー |
|---|---|
| 波長：591nm | |
| 耐油ケーブル | |
| フッ素パッキン | |
| ケーブルカバー | |
| 角度調整取付金具（ND-P01） | |
| 取付マグネット（ND-P04） | |
| AC/DCアダプター（ND-PM243）＋ジャック加工 | |
| AC/DCアダプター（ND-PM247）＋ジャック加工 |
標準機種一覧表
| 型式 | 図面 | 図面（フランジ式） | 全光束 | 照度（1m） | 電源 | 消費電力 | |
|---|---|---|---|---|---|---|---|
| NLE10CN-DC-L1 | PDF DXF 3D STEP | PDF DXF 3D STEP | 800 lm | 1,100 lx | DC24V | 7W | |
| NLE13CN-DC-L1 | PDF DXF 3D STEP | PDF DXF 3D STEP | 1,000 lm | 1,700 lx | 10W | ||
| NLE20CN-DC | PDF DXF 3D STEP | PDF DXF 3D STEP | 1,500 lm | 1,850 lx | 15W | ||
| NLE26CN-DC | PDF DXF 3D STEP | PDF DXF 3D STEP | 1,900 lm | 3,500 lx | 20W | ||
| NLE40C-DC | PDF DXF 3D STEP | ー | 3,150 lm | 4,000 lx | 28W | ||
| ◇ | NLE10SN-DC | PDF DXF 3D STEP | ー | 600 lm | 220 lx | 7W | |
| ◇ | NLE13SN-DC | PDF DXF 3D STEP | ー | 770 lm | 300 lx | 10W | |
◇印の製品は受注生産品となります。
※電源AC100-240Vをご希望の際は、AC/DCアダプターをご選定ください。
主要寸法図
標準
| 型式/寸法(mm) | A | B |
|---|---|---|
| NLE10CN／NLE10SN | 180 | 170 |
| NLE13CN／NLE13SN | 330 | 320 |
| NLE20CN | 330 | 320 |
| NLE26CN | 530 | 520 |
| NLE40C | 530 | 520 |
フランジ式
| 型式/寸法(mm) | A | B | C | D |
|---|---|---|---|---|
| NLE10CNF／NLE10SNF | 210 | 190 | 150 | 40 |
| NLE13CNF／NLE13SNF | 360 | 340 | 300 | 40 |
| NLE20CNF | 360 | 340 | 300 | 40 |
| NLE26CNF | 560 | 540 | 500 | 35 |
| NLE40CF | 560 | 540 | 500 | 35 |
