日本TSURUGA鹤贺电机电阻测试仪3587-X
发布时间：2024-08-14

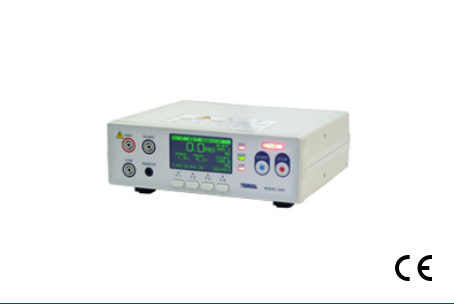

日本TSURUGA鹤贺电机电阻测试仪3587-X
MODEL 3587
高速サンプリング60回/秒
試験電圧 DC25V ～ 1000V、設定分解能 1V
接続チェック機能付(接触不良による誤判定防止)
プログラムメモリ機能付(10通りの測定条件設定可能)
「3年保証」対象製品
JCSS校正対応品（詳しくはこちら）
主な仕様
形名
| 3587 | - | □ |
| ① |
①データ出力
| 記号 | 仕様 |
|---|---|
| X | RS-232C (標準） |
| 04 | BCDデータ出力付 (オープンコレクタ)＋RS-232C |
測定範囲
| 試験電圧 | 抵抗レンジ | 確度 (※1) | ||
|---|---|---|---|---|
| ± (2% of rdg.+ 3digit) | ±5% of rdg. | ±20% of rdg. | ||
| DC25～99V | 2.000MΩ | 0.000～2.000MΩ | ― | 2.010～4.990MΩ |
| 20.00MΩ | 1.80～20.00MΩ | ― | 20.10～49.90MΩ | |
| 200.0MΩ | 18.0～100.0MΩ | 100.1～200.0MΩ | 201.0～999.0MΩ | |
| DC100～499V | 2.000MΩ | 0.000～2.000MΩ | ― | 2.010～4.990MΩ |
| 20.00MΩ | 1.80～20.00MΩ | ― | 20.10～49.90MΩ | |
| 200.0MΩ | 18.0～100.0MΩ | 100.1～200.0MΩ | 201.0～499.0MΩ | |
| 2000MΩ | ― | 180～2000MΩ | 2010～9990MΩ | |
| DC500～1000V | 20.00MΩ | 0.00～20.00MΩ | ― | 20.10～49.90MΩ |
| 200.0MΩ | 18.0～200.0MΩ | ― | 201.0～499.0MΩ | |
| 2000MΩ | 180～1000MΩ | 1001～5000MΩ | 5010～9990MΩ | |
※1）確度：23℃±5℃、45～75%RHの状態で規定
仕様
| 測定項目 | 絶縁抵抗（直流電圧印加方式） |
| 出力電圧 | DC25～1050V 1V分解能 開放電圧：出力電圧設定の±(1% + 5V) |
| 定格測定電流 | 1mA |
| 短絡電流 | 1.5mA以下 |
| 表示 | 測定値表示 0～9990 2.7inch 有機EL 緑色 |
| サンプリング周期 | FAST:周波数設定 50Hz時 50回/秒周波数設定 60Hz時 60回/秒SLOW:10回/秒 |
| 応答速度 (NG判定時) | 固定レンジの時:表示応答およびNG判定時間 約0.05秒オートレンジの時:表示応答およびNG判定時間 約0.2秒注）測定端子を開放から指定抵抗に接続した時に確度内に達する時間 |
| パラメータ保持 | EEPROMでパラメータを記憶、保持 保持期間 約10年間 |
| 絶縁抵抗 | 端子一括/外箱間 DC500V 100MΩ以上 |
| 耐電圧 | 電源端子/外箱間 AC2000V 1分間端子一括/測定端子、制御入出力端子間 AC1500V 1分間 |
| 供給電源 | AC100～240V (50/60Hz) |
| 消費電力 | AC100V時 約18VA |
| 動作周囲環境 | 0～50℃ 80%RH以下(結露なきこと) |
| 保存環境 | -20～70℃ 70%RH以下(結露なきこと) |
| 外形寸法 | 205(W)×64(H)×169(D)mm (突起物含まず) |
| 質量 | 約1kg |
| 付属品 | 電源コード1本取扱説明書1部ユーティリティソフト1枚 |
| オプション | LOWプローブ5813-21HIGH・LOWプローブTL-29スイッチ付プローブ(HIGH・LOWプローブセット)5813-23 |
