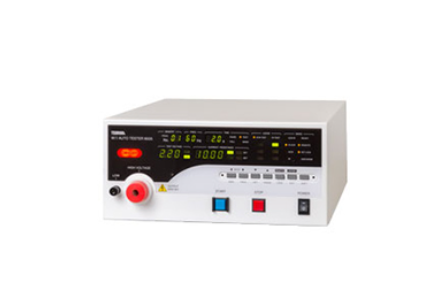

日本TSURUGA鹤贺电机电阻测试仪8505

耐電圧試験 AC5kV(500VA)、絶縁抵抗試験 DC500/1000V
耐電圧試験電圧は、上昇・下降時間の設定機能付
インタフェースはリモートI/OとRS-232Cを装備
見やすく、操作しやすいカラー液晶採用
ユーティリティソフトを用意
JCSS校正対応品（詳しくはこちら）

主な仕様

形名

850A	自動耐電圧絶縁試験器

耐電圧試験部

試験電圧
出力電圧	AC 0.20～5.00kV(50/60Hz切替可)
出力容量	500VA(5kV、100mA) *大電流出力の連続印加時間1分以内
波形	正弦波(歪み率5%以下、無負荷時)
電源周波数	50/60Hz
電圧変動率	15%以下（*大定格→無負荷：抵抗負荷において）
電圧印加方法	ゼロクロススイッチ
試験電圧設定	設定範囲0～5.5kV (設定分解能0.01kV)
試験電圧設定確度	設定値の±(2% + 20V)　無負荷時
電圧測定
整流方式	平均値整流実効値表示
ディジタル表示	試験中は印加電圧を表示、試験終了時、試験終了時点の電圧値を保持
測定確度	±(0.5% of F.S. + 10V)
電流測定
整流方式	平均値整流実効値表示
ディジタル表示	測定範囲 0.00～99.99mA 試験中は漏れ電流を表示、試験終了時、試験終了時点の電流値を保持
判定方式	上限：ディジタルコンパレータ、アナログコンパレータ(100mA超の電流検出) 下限：ディジタルコンパレータ
設定範囲	上限：0.05～99.99mA 下限：0.01～50.00mAおよびOFF 分解能：0.01mA
判定条件	上限設定≧漏れ電流≧下限設定・・・GOOD上限設定＜漏れ電流・・・HIGH NG下限設定＞漏れ電流・・・LOW NG
試験時間
設定範囲	0.2秒～99分59.9秒およびOFF(連続)
設定分解能	0.1秒
時間表示	試験中タイマーON時/残時間表示タイマーOFF時/経過時間表示試験終了時(待機時)/設定値表示
設定確度	設定値の±(0.1%+20ms)
上昇時間(ライズタイム RISE)
機能	設定時間で試験電圧までリニアに上昇
設定範囲	0.1秒～1分59.9秒およびOFF 設定分解能 0.1秒
設定確度	設定値の±(0.1%+20ms)
下降時間(フォールタイム FALL)
機能	設定時間で試験電圧から0Vまでリニアに下降
設定範囲	0.1秒～1分59.9秒およびOFF 設定分解能 0.1秒
設定確度	設定値の±(0.1%+20ms)

絶縁抵抗試験部

試験電圧
定格測定電圧	DC 500V/1000V
開放電圧	定格測定電圧の125%以内
定格測定電流	1mA
短絡電流	15mA以下
表示	0～9990MΩ　ゼロサプレス　オートレンジ試験中は絶縁抵抗値を表示、試験終了時は終了時点の抵抗値を保持
試験結果判定
判定方式	上限・下限ディジタルコンパレータ
設定範囲	0.01～99.99MΩ/ 0.1～999.9MΩ/ 1～9999MΩ
判定条件	上限設定≧絶縁抵抗値≧下限設定・・・GOOD上限設定＜絶縁抵抗値・・・HIGH NG下限設定＞絶縁抵抗値・・・LOW NG
試験時間
設定範囲	0.2～99分59.9秒/OFF　設定分解能 0.1秒
設定確度	設定値の±(0.1%+20ms) 試験中は残時間を表示、試験終了時(待機時)は設定値を表示
応答速度	表示応答および判定時間(中央値にて) オートレンジ 0.4秒固定レンジ 0.2秒
マスクタイム
設定範囲	0.1秒～1分59.9秒　設定分解能 0.1秒マスクタイム＜試験時間
設定確度	設定値の±(0.1%+20ms)
放電機能
被試験品に充電された電荷を放電

インタフェース

RS-232C　　　※ユーティリティソフト(別売)有り
機能	試験条件の設定および試験結果データの出力
コネクタ	D-Sub　9P
伝送方式	調歩同期方式
伝送速度	9600/ 19200/ 38400 bps
データ長	8bit
パリティ	なし/偶数/奇数

仕様

供給電源	AC100～240V　50/60Hz
電源電圧許容範囲	AC90～250V
消費電力	AC100V待機時約70VA/大負荷時約730VAAC200V待機時約135VA/大負荷時約750VA
動作周囲温度	0～40℃
動作湿度範囲	20～80%RH（結露なきこと）
保存温度	-20～70℃
耐電圧	電源－外箱間　AC1350V　1分間
外形寸法	320(W)×150(H)×430(D) (突起物含まず)
質量	約18kg
付属品	高圧ケーブル2m1組アース線3m1本電源コード2.5m1本REMOTE I/Oプラグ1個取扱説明書1部 (CD)
オプション
RS-232Cケーブル 5881-11-018ユーティリティーソフト（RS-232C） 5890-18
