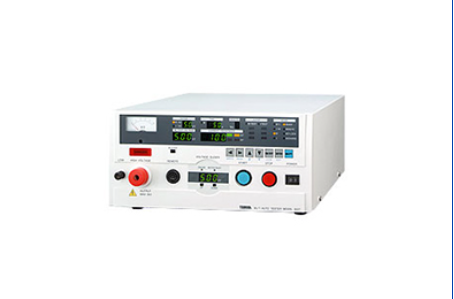

日本TSURUGA鹤贺电机电阻测试仪8527

試験電圧
出力電圧	AC0～5kV
出力容量	500VA(5kV、100mA) ただし、出力電流50mA以上は連続30分以内
波形	商用電源波形
電圧変動率	15%以下（無負荷→*大負荷にて）
電圧出力方法	ゼロクロス投入スイッチ
出力電圧設定	モータドライブ設定（手動または外部制御）詳しくは取扱説明書を参照してください。
電圧測定
整流方式	平均値整流実効値表示
アナログ	目盛：0～5kV
精度階級	±5%
ディジタル	表示範囲：0.00～6.00kV　緑色LED 試験中は出力電圧を表示、試験終了時は判定時の電圧値を保持し表示
測定精度	±1.5% of F.S. （但し、F.S.は5kV）
電流測定
整流方式	平均値整流実効値表示
スケール	0.01～199.9mA、2レンジ切替ディジタル表示　緑色LED 試験中は漏れ電流値を表示、試験終了時は判定時の漏れ電流値を保持し表示
分解能	0.01mA(0.1～9.9mA)、0.1mA(10.0～110.0mA) (　)内は上限設定値
測定確度	上限設定値の±(5%+20μA)
試験結果判定
判定方式	上限アナログ、上限・下限ディジタルコンパレータ
設定範囲	上限：0.1～110.0mA（下限設定+1digit以上）下限：0.0～109.0mA（上限設定-1digit以下）分解能：0.1mA　下限設定ON/OFF切替機能付
判定条件	上限値＞漏れ電流＞下限値・・・GOOD上限値≦漏れ電流・・・HIGH NG下限値≧漏れ電流・・・LOW NG
試験時間
設定範囲	0.5～999s（タイマーOFF機能付）
設定分解能	0.1s(0.5～99.9s)、1s(100s以上)
時間表示	タイマーON時：残時間表示タイマーOFF時：経過時間表示
確度	±20ms(0.5～99.9s)、±200ms(100s以上)

絶縁抵抗試験部

試験電圧
定格測定電圧	DC500V/1000V　2レンジ切替（標準以外にDC25V/50V/100V/250Vも製作可）
無負荷電圧	定格測定電圧の125%以内
定格測定電流	1mA
短絡電流	12mA以下
表示	0.00～2000MΩ　緑色LED 試験中は絶縁抵抗値を表示、試験終了時は判定時の絶縁抵抗値を保持し表示
測定範囲および確度	[定格測定電圧][表示範囲][分解能][確度]DC500VDC1000V0.00～20.00MΩ10kΩ±(2% of rdg.+3digit)18.0～200.0MΩ100kΩ180～2000MΩ1MΩ±(5% of rdg.+3digit)確度：23℃±5℃、45～75%RHの状態で規定
試験結果判定
判定方式	上限・下限ディジタルコンパレータ
設定範囲	上限：0.2～2000MΩ（下限設定+1digit以上）下限：0.1～1999MΩ（上限設定-1digit以下）分解能：0.1MΩ（0.2～9.9MΩ、但し下限は0.1～9.9MΩ） 1MΩ（10～2000MΩ、但し下限は10～1999MΩ）上限設定ON/OFF切替機能付
判定条件	上限値＞表示値＞下限値・・・GOOD上限値≦表示値・・・HIGH NG下限値≧表示値・・・LOW NG
試験時間
設定範囲	0.5～999s （マスクタイム＋0.2s以上、タイマーOFF機能付）
設定分解能	0.1s(0.5～99.9s)、1s(100s以上)
時間表示	試験中タイマーON時：残時間表示タイマーOFF時：経過時間表示
マスクタイム
設定時間	0.3～50.0s（試験時間　-0.2s以下）
確度	±20ms（0.5～99.9s）、±200ms(100s以上)
放電機能
絶縁抵抗試験終了後に被試験品に充電された電荷を放電（OFF機能付）

データ出力

電圧モニタ出力・・・耐電圧試験の出力電圧のモニタ用出力
モニタ出力	DC0～5V(AC0～5kVに対して)
許容差	±1.5% of F.S.
RS-232C出力・・・試験条件の設定および試験結果のデータ出力　　※ユーティリティソフト（別売）有り
コネクタ	D-サブ　9P
伝送方式	調歩同期式
伝送速度	9600bps
データ長	8bit
パリティ	なし

一般仕様

オプション
供給電源	AC100V　50/60Hz （AC115/200/220/240V電源も製作可能です。）
電源電圧許容範囲	AC90～110V
消費電力	定格負荷時約650VA無負荷時（待機状態）約16VA
動作周囲温度	0～40℃
動作湿度範囲	20～80%RH（結露なきこと）
保存温湿度	-20～70℃　90%RH以下（結露なきこと）
耐電圧	電源－外箱間　AC1000V　1分
外形寸法	320(W)×150(H)×430(D)mm　突起物含まず
質量	約19kg （オプションの標準外電源電圧の場合は、約5.5kg増加）
付属品	高圧ケーブル2m1組アース線3m1本電源コード2.5m1本REMOTE　I/Oプラグ1個ヒューズ10A1本取扱説明書1部
リモートコントロールボックス5858-07両手リモートコントロールボックス5858-07Wフットスイッチ5858-04リレーユニット 5858-08ラック取付金具 5871-03-015RS-232Cケーブル 5881-11-018ユーティリティーソフト（RS-232C） 5890-02
