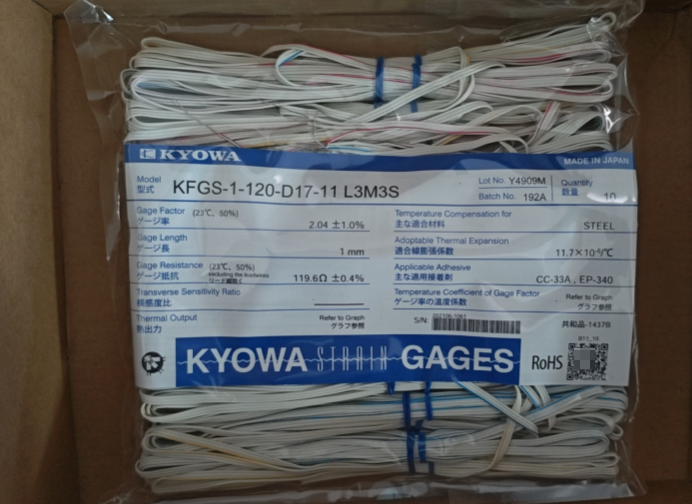

日本KYOWA共和应变片KFGS-1-350-D17-11L3M2S
特性
材質 抵抗素子 | Cu-Ni系合金箔 |
|---|---|
材質 ベース | ポリイミド |
主な適用接着剤と組合せたときの硬化後の使用温度範囲（℃） | CC-33A：-196～120℃ |
主なリード線と組み合わせた時の温度（℃） | ポリエステル銅線：-196～150℃ |
自己温度補償範囲（℃） | 10～100℃ |
適合線膨張係数×10⁻⁶/℃ | 5, 11, 16, 23, 27 |
室温におけるひずみ限界（約%） | 5.0 |
室温における疲労寿命（回数） | 1.2×107 （ひずみレベル±1500×10-6ひずみ） |
関連画像

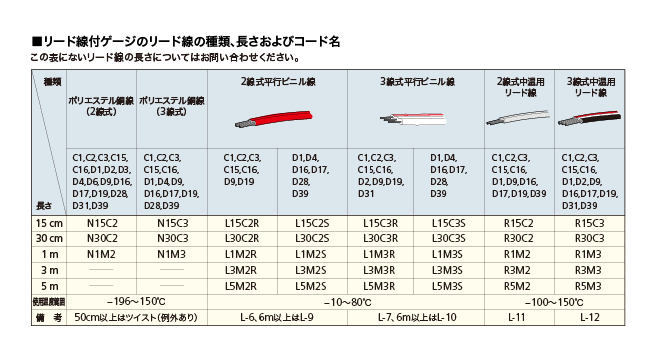

構成
ご注文に際しては、上表リード線の長さに準じたコード名を型式名の末尾に1字分空けて付け加えてください。
例：次の例を参考にご注文ください。
KFGS-5-120-C1-11 に2線式ポリエステル銅線を15cm 付けるとき
→KFGS-5-120-C1-11 N15C2
KFGS-5-120-C1-11 に2線式平行ビニル線を5m 付けるとき
→KFGS-5-120-C1-11 L5M2R
KFGS-5-120-D17-11 に3線式平行ビニル線を5ｍ 付けるとき
→KFGS-5-120-D17-11 L5M3S
KFGS-5-120-C1-11 に3線式中温用リード線を5m 付けるとき
→KFGS-5-120-C1-11 R5M3
KFGS-5-120-D17-11 に2線式中温用リード線を5ｍ 付けるとき
→KFGS-5-120-D17-11 R5M2
コード名を付けない場合は、ゲージリード（銀被覆銅線25mm）のみ
詳しくは「リード線付ゲージの選択」でご確認ください。
