日本SHOWA正和泵LCA3-8396R1
发布时间：2024-08-21
日本SHOWA正和泵LCA3-8396R1

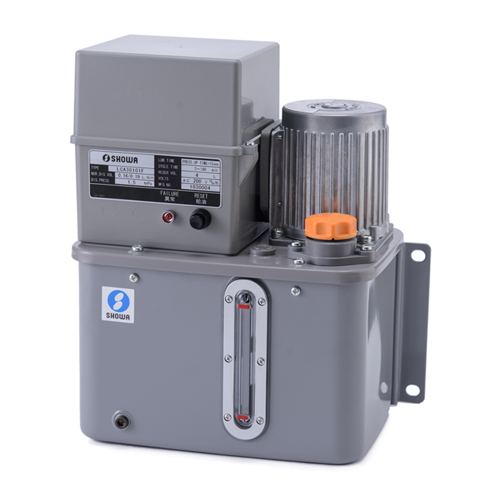

ルブリーユニット LCA3形
容積式システム用の基本的な自動ポンプユニット
ポンプMLB015W（03W）と絞りタンク4ℓ、6ℓの組合せ
ポンプ・タンクの基本ユニットからＩＣタイマー付ユニットまで各種
ＬＣＡ3形は容積式システム用の集中潤滑自動ポンプユニットで、脱圧機構内蔵のギャーポンプＭＬＢ015Ｗ（03Ｗ）を4ℓ、又は6ℓタンクの絞りタンクに組込んだユニットです。この基本ユニットにＩＣタイマーや付属機器（圧力スイッチ、フロートスイッチ）を組合わせた各種形式が標準品として取揃えてあります。
形式記号
製品仕様
ユニット構成表
| 形式記号 | ポンプ | タンク | ＩＣタイマー(監視機能付) | 圧力 スイッチ | フロート スイッチ | 異常 ランプ | インスタントボタン | |
| ＭＬＢ015Ｗ | ＴＹ4Ｐ | ＴＹ6Ｐ | Ｙ15 | ＧＦＢ12 | ＯＬＶ※ | |||
| ＬＣＡ30101Ｆ(Ｃ) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| ＬＣＡ30131E(Ｃ) | ○ | ○ | ○ | ○ | ||||
| ＬＣＡ30133E(Ｃ) | ○ | ○ | ○ | |||||
| ＬＣＡ30134E(Ｃ) | ○ | ○ | ○ | |||||
| ＬＣＡ30100E(Ｃ) | ○ | ○ | ||||||
| ＬＣＡ30201Ｆ(Ｃ) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| ＬＣＡ30231E(Ｃ) | ○ | ○ | ○ | ○ | ||||
| ＬＣＡ30233E(Ｃ) | ○ | ○ | ○ | |||||
| ＬＣＡ30234E(Ｃ) | ○ | ○ | ○ | |||||
| ＬＣＡ30200E(Ｃ) | ○ | ○ | ||||||
※形式記号末尾は電圧記号です。 Ｅ：三相200/200・220Ｖ Ｃ：単相100/100Ｖ Ｆ：単相200/200・220Ｖです。
※ポンプ仕様はを参照して下さい。
※Ｙ15タイマーは100Ｖ、200Ｖいずれも単相です。
※標準品以外にもポンプＭＬＢ03ＷやタンクＴＤ6Ｐを組合せた各種ユニットがあります。
仕様
| モデル形式 | ＬＣＡ30201Ｃ | |
| ポンプ ＭＬＢ015Ｗ | 吐出量 | 0.16ℓ/min |
| 吐出圧力 | 1.5MPa(15kgf/c㎡) | |
| タンク TY6P | 全容量 | 6.8ℓ |
| 有効容量 | 3.9ℓ | |
| ポンプ運転時間 | 圧力上昇時間(限度60秒)+15秒 | |
| 間欠時間 | 4～180分(4分毎、出荷時4分) | |
| 監視検知機能 | 圧力上昇下降異常、油面下限 | |
| 製品質量 | 6kg | |
外形寸法図
