日本Sohgohkeiso液力变矩器TR11L/TR11R/TR11SK
发布时间：2024-08-24
日本Sohgohkeiso液力变矩器TR11L/TR11R/TR11SK
| トルク変換器Torque Transducer | |
 | |

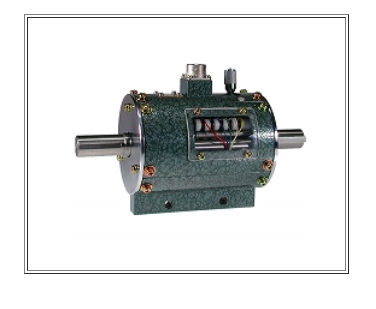

| ■外観 | ■仕様型式名TR11R定格容量10,20,50,100,200,500N・m， 1，2，5，10kN・m出力電圧1.5mV/V±1％非直線性0.3％R.O.以内ヒステリシス0.2％R.O.以内繰り返し性0.1％R.O.以内入力抵抗350Ω (10N･m～2kN･m）700Ω (5kN･m～10kN･m）出力抵抗350Ω±1％(10N･m～2kN･m）出力抵抗700Ω±1％(5kN･m～10kN･m）絶縁抵抗500MΩ以上許容過負荷120％許容印加電圧15V初期不平衡電圧±0.05mV/V以内許容温度範囲-20℃～+80℃使用温度範囲-10℃～+75℃零点の温度影響0.01％R.O./℃出力の温度影響0.01％R.O./℃ケーブルの種類φ8，4芯シールドケーブルケーブルの長さ5m/1本出力方式コネクター回転による零点の変動1％R.O.以内接触抵抗変化0.2％R.O.以内*高回転数下記表参照表面処理塗装 |

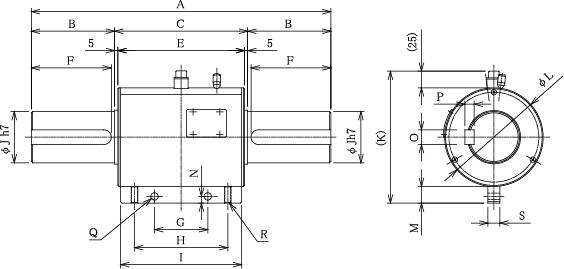

| ■特徴◆高回転式で、両端シャフト（キー付き）。◆低容量から高容量の設定があり、 高回転に*適で幅広い計測が可能です。■外形寸法 | |
 | |
| 定格容量*高回転数ABCEFGHIJKLMNOPQRS10～50N・m9000r.p.m.203381271173550701111812785177662-7キリ2-M6×115100，200N・m6300r.p.m.24050140130455090124321421001771082-7キリ2-M6×115500N・m，1kN・m4500r.p.m.340901601508560100144471631182081492-9キリ2-M8×1.25172kN・m，5kN・m2900r.p.m.4501252001901208014018277198148251022142-11キリ2-M10×1.51810kN・m2500r.p.m.4851402051951358014018092220170251025142-11キリ2-M10×1.522※ 上記の「定格容量」の容量をクリックして頂くと容量別にPDFで図が表示されます。 | |
