日本Sohgohkeiso拉压式称重传感器TR22C/TR22CF
发布时间：2024-08-24
日本Sohgohkeiso拉压式称重传感器TR22C/TR22CF
日本Sohgohkeiso拉压式称重传感器TR22C/TR22CF

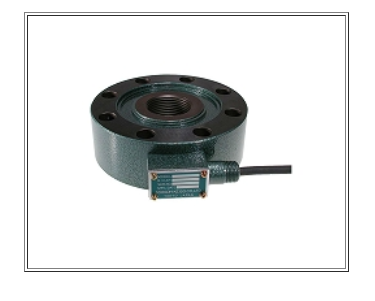

| 引張・圧縮型ロードセルＴension/Compression Load Cell■外観 ■仕様型式名TR22C定格容量1kN，2kN，5kN，10kN，20kN， 50kN，100kN，200kN出力電圧1.0mV/V±0.5％ (1kN) 2.0mV/V±0.5％ (2kN～1MN)非直線性0.2％R.O.以内ヒステリシス0.2％R.O.以内繰り返し性0.1％R.O.以内入力抵抗700Ω (1kN～100kN） 350Ω (200kN）出力抵抗700Ω±1％ (1kN～100kN） 350Ω±1％ (200kN）絶縁抵抗1000MΩ以上許容過負荷120％許容印加電圧15V初期不平衡電圧±0.05mV/V以内許容温度範囲-20℃～+80℃使用温度範囲-10℃～+75℃零点の温度影響0.01％R.O./℃出力の温度影響0.01％R.O./℃ケーブルの種類φ8，4芯シールドケーブルケーブルの長さ5m/1本出力方式直結 （コネクタ仕様も可能）表面処理塗装■特徴◆高性能で薄型なので様々な分野で 使用されています。◆低容量から高容量まで幅広い設定あり、 偏荷重にも 強い構造となっています。■外形寸法 定格容量ABCDEFGHJKL1kN,2kN68554616M12×1.7527214-5.5キリ24405kN87705324M16×230216-9キリ244010kN,20kN112907040M24×235216-11キリ305350kN1381108555M36×245326-16キリ3053100kN16814011275M50×355328-18キリ3053200kN21817513595M56×365538-22キリ3053※ 上記の「定格容量」の容量をクリックして頂くと容量別にPDFで図が表示されます。 |
