日本Sohgohkeiso压缩式称重传感器TR20CF/TR20UP
发布时间：2024-08-24
| 圧縮型ロードセルCompression Load Cell | |
 | |

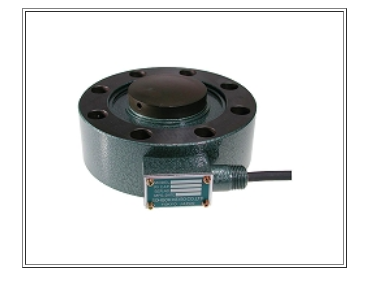

| ■外観 | ■仕様型式名TR20CF定格容量1kN，2kN，5kN，10kN，20kN， 50kN，100kN，200kN，500kN,1MN出力電圧0.5mV/V±1％ (1kN) 1.0mV/V±1％ (2kN～1MN)非直線性0.2％R.O.以内ヒステリシス0.2％R.O.以内繰り返し性0.1％R.O.以内入力抵抗700Ω (1kN～100kN） 350Ω (200kN～1MN）出力抵抗700Ω±1％ (1kN～100kN） 350Ω±1％ (200kN～1MN）絶縁抵抗1000MΩ以上許容過負荷300％許容印加電圧15V初期不平衡電圧±0.05mV/V以内許容温度範囲-20℃～+80℃使用温度範囲-10℃～+75℃零点の温度影響0.01％R.O./℃出力の温度影響0.01％R.O./℃ケーブルの種類φ8，4芯シールドケーブルケーブルの長さ5m/1本出力方式直結 （コネクタ仕様も可能）表面処理塗装 |

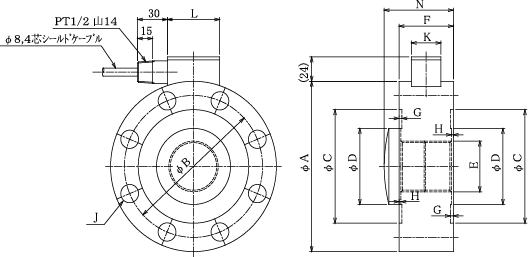

| ■特徴◆ロードボタン付き。ロードボタンは脱着 可能で、外すと雌ネジとなっているため ご使用方法にあわせてお使い頂けます。◆低容量から高容量まで幅広い設定があり せん断方式を採用しているため高性能で 薄型、偏荷重にも強い構造となっています。◆TR20C型の出力ひずみ量を抑え、疲労用 として使用して頂けます。■外形寸法 | |
 | |
定格容量ABCDEFGHJKLN1kN,2kN68554616M12×1.7527214-5.5キリ2440345kN87705324M16×230216-9キリ24403810kN,20kN112907040M24×235216-11キリ30534550kN1381108555M36×245326-16キリ305357100kN16814011275M50×355328-18キリ305370200kN21817513595M56×365538-22キリ305385500kN255210165113M68×3805312-22キリ30531101MN300250200150M85×3907412-26キリ3053125※ 上記の「定格容量」の容量をクリックして頂くと容量別にPDFで図が表示されます。 | |
