日本SAKAZUME坂诘防水型超高亮度LED灯DUL-7H/DUL-7F

発売当初より大好評を頂いている超高輝度DULシリーズがDC専用フリー電源として大幅にバージョンアップします。従来通り点灯時と不点灯時の色差を明確に判断するLED表示となります。また防水・防滴仕様のIPシリーズも取り揃えております。“Sakazume” re-newly developed Free handling of 5VDC〜60VDC operated LED indicator. You can realize clearly the difference “On and Off” condition even under the sun shinning day light. And also we have your satisfied waterproofing type.
＜新仕様＞
1. DC専用フリー電源仕様へ　 DC5V〜DC60Vまでのフリー電源仕様（抵抗無しタイプは除く） 2. 各部品のオールチップ化 3. 本体に底ベース取付孔を設け、底抜け防止（モールドタイプのみ）

ー実際の表示灯色は、周囲の明るさや角度そして印刷の関係で多少異なっております。

●All chips for each parts
PDFダウンロード

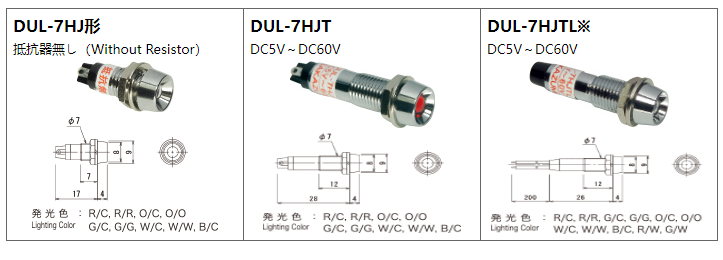

φ7メタルフレーム（METAL TYPE）
DUL-7HJ形抵抗器無し（Without Resistor）DUL-7HJTDC5V～DC60VDUL-7HJTL※DC5V～DC60V

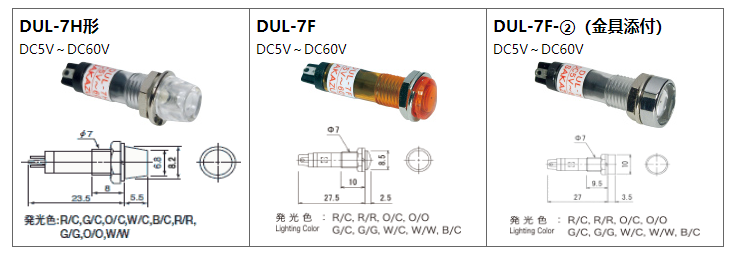

φ7モールドフレーム（MOLD TYPE）
DUL-7H形DC5V～DC60VDUL-7FDC5V～DC60VDUL-7F-②（金具添付）DC5V～DC60V

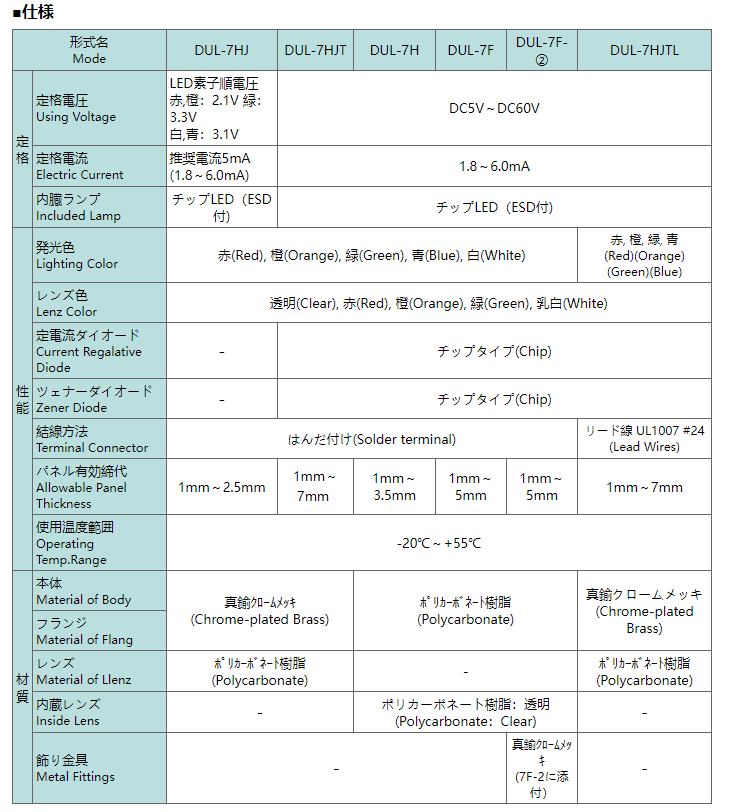

■仕様
形式名ModeDUL-7HJDUL-7HJTDUL-7HDUL-7FDUL-7F-②DUL-7HJTL定格定格電圧Using VoltageLED素子順電圧赤,橙：2.1V 緑：3.3V白,青：3.1VDC5V～DC60V定格電流Electric Current推奨電流5mA(1.8～6.0mA)1.8～6.0mA内臓ランプIncluded LampチップLED（ESD付)チップLED（ESD付)性能発光色Lighting Color赤(Red), 橙(Orange), 緑(Green), 青(Blue), 白(White)赤, 橙, 緑, 青(Red)(Orange)(Green)(Blue)レンズ色Lenz Color透明(Clear), 赤(Red), 橙(Orange), 緑(Green), 乳白(White)定電流ダイオードCurrent Regalative Diode-チップタイプ(Chip)ツェナーダイオードZener Diode-チップタイプ(Chip)結線方法Terminal Connectorはんだ付け(Solder terminal)リード線 UL1007 #24(Lead Wires)パネル有効締代Allowable Panel Thickness1mm～2.5mm1mm～7mm 1mm～3.5mm1mm～5mm1mm～5mm1mm～7mm使用温度範囲Operating Temp.Range-20℃～+55℃材質本体Material of Body真鍮ｸﾛｰﾑﾒｯｷ(Chrome-plated Brass)ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂(Polycarbonate)真鍮クロームメッキ(Chrome-plated Brass)フランジMaterial of FlangレンズMaterial of Llenzﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂(Polycarbonate)-ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂(Polycarbonate)内蔵レンズInside Lens-ポリカーボネート樹脂：透明(Polycarbonate：Clear)-飾り金具Metal Fittings-真鍮ｸﾛｰﾑﾒｯｷ(7F-2に添付）-
